光纤配线架
光纤配线架一种预冲孔沿正面水平均匀分布的金属框架。是光纤通信系统中用于光纤连接、分配、管理和保护的核心设备。它主要用于光纤线路的终端熔接、分配与调度，确保光纤信号的稳定传输和网络的有序管理。
光纤配线架的工作原理
光纤配线架通过规范的结构设计，实现光纤线路的有序连接、灵活调度与安全保护，工作过程与自身结构配置紧密相关。
设备上的预冲孔也就是端口，出厂时可预装或不装隔板适配器，未装载的接插板能按需配置，满足不同光纤连接需求。

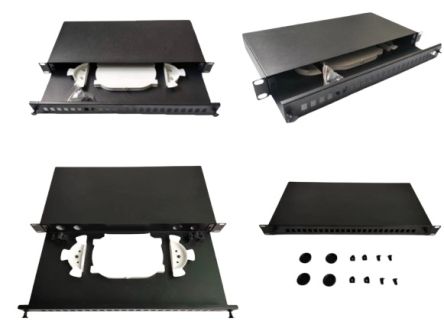

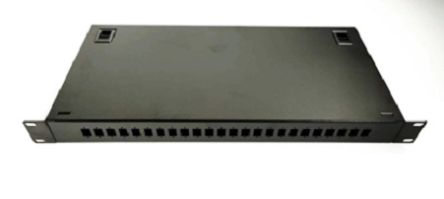

传统光纤配线架适配 19 英寸机架，1U 规格高度为 44.45 毫米，既可固定安装，部分还采用滑动式抽屉设计，方便日常维护与操作。
光纤配线架的特点
- 适配 19 英寸标准机架，1U 规格通用，机房部署兼容性强。
- 端口配置灵活，可按需选配适配器，满足不同光纤连接需求。
- 实现光纤线路有序调度与管理，布线规整、便于维护。
- 支持固定安装，部分采用滑动抽屉设计，操作检修更便捷。
- 可固定保护光纤及接头，减少外力损伤，保障光信号稳定传输。
光纤配线架的类型
- 未装载型光纤配线架：这类配线架本身只提供空端口位，不预装任何光纤适配器。用户可根据实际布线场景、传输距离和设备接口需求，自行选配并安装不同规格的光纤适配器与隔板，配置灵活，适合需要个性化组网、后期接口类型可能变更的场景。
- 装载型光纤配线架：出厂时端口已完整预装光纤适配器，开箱即可直接熔接、跳线使用，施工更快捷。
常见适配器类型及特点如下：
- FC：螺钉旋转锁紧式连接，连接稳定可靠，适用于机房、设备间等固定布线场景，支持单模与多模光纤，常用PC、UPC抛光。
- LC：小型化扣入式接口，尺寸小巧、密度高，类似RJ45卡扣结构，插拔方便，支持单模、多模光纤，可采用PC、UPC、APC抛光。
- SC：标准插拔式卡扣接口，推拉锁紧，操作简单，通用性强，支持单模、多模光纤，可采用PC、UPC、APC抛光。
- ST：卡口扭接式结构，固定牢固，抗震动性较好，多用于工业环境和早期综合布线，支持单模、多模光纤，常用PC、UPC抛光。
- MTP/MPO：多芯高密度集成接口，MPO为通用接口类型，MTP是高性能MPO连接器品牌，常用于高密度数据中心、高速并行光传输场景。
按光纤传输模式划分
- 单模光纤：纤芯直径较小，仅传输单一光路模式，信号衰减小、传输距离远，主要用于长距离骨干网、城域网及高速通信链路。
- 多模光纤：纤芯直径更大，可同时传输多条光路，传输距离相对较短，但带宽高、施工便捷，多用于机房内部、楼宇内局域网等短距离高速传输。
按通信工作方式划分
- 单工：采用单束光纤，仅支持单向信号传输，一端发送、一端接收，适用于监控、广播等单向通信场景。
- 双工：采用两束独立光纤，可同时实现发送与接收双向传输，是网络设备互联最常用的方式，满足数据双向交互需求。
光纤配线架的应用
光纤配线架将网络的硬接线与网络设备分开。较短的电缆（称为跳线）插入面板的正面，并连接到面板背面的较长电缆。光纤配线架常应用于需要传输语音、视频或数据的地方，例如：
- 商业企业：满足办公组网、数据交互及多业务光纤接入，保障企业内部通信稳定。
- 电视演播室：支撑高清视频、直播信号高速传输，满足专业影音光纤通信需求。
- 军队：适配军用通信网络部署，保障指挥调度、数据传输的安全与可靠性。
- 学校：满足校园网、多媒体教学、信息化管理的光纤布线与集中管理需求。
- 运输业：支撑交通监控、智能调度、运维系统的光纤信号传输与线路管理。
- 数据中心：实现高密度光纤线路集中调度、规整布线，适配大规模网络运维。
- 电信网络：作为运营商核心配线设备，保障骨干网、接入网光纤信号稳定传输。
