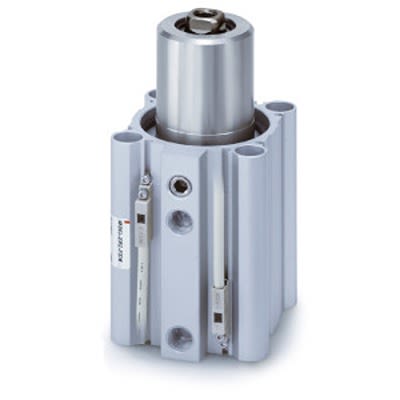

夹紧气缸

夹紧气缸是气动系统中专门用于夹紧、固定工件的执行元件，以压缩空气为动力源，通过活塞运动带动夹紧机构（杠杆、夹爪、压板等）实现自动夹紧与松开动作，广泛应用于自动化生产线、机床加工、焊接装配等场景，是实现工件快速定位与固定的核心气动部件。

夹紧气缸的工作原理

夹紧气缸以压缩空气为动力，驱动活塞直线运动，带动夹爪或夹持机构完成夹紧动作。双作用型通过电磁阀切换两侧进气，实现夹紧与松开；单作用型内置弹簧复位，断电断气时自动松开工件，提升运行安全性。

精密型配备导向机构，保证夹爪运动轨迹精准，避免工件偏移；气路设节流阀调节运动速度，实现平稳夹紧，防止冲击损伤工件。高夹紧力需求可选用增压或多活塞结构，在同等气压下获得更大出力或更均匀的夹持效果。

智能型集成压力传感器，实时监测夹紧力大小，确保每个工件的夹紧效果一致，适配高精度自动化生产。

夹紧气缸的特点

• 调节气压即可改变夹紧力大小，操作简便且重复精度高。
• 动作速度快，一般完成一次夹紧松开循环仅需0.1-0.3秒，大幅提高生产效率。
• 结构紧凑，安装空间小，特别适合在自动化设备中密集布置多个夹紧点。
• 维护简单，只需定期检查密封件和清洁气路，使用寿命可达数百万次循环。
• 工作温度范围广，标准型号可在-10℃至60℃环境下正常工作，特殊型号适应更极端环境。
• 安全性高，不会产生电火花，适用于易燃易爆等危险环境。
• 噪音低，相比液压系统，气动夹紧产生的噪音通常小于70分贝。
• 成本效益高，初期投资和运行成本都较低，且能耗仅为电动夹紧装置的1/3左右。

夹紧气缸的类型

• 平行夹爪气缸：两夹爪平行开合，夹持力均匀，适配规则形状工件。
• 角向夹爪气缸：V型夹爪开合，自带自定心，专用于圆柱形工件夹紧。
• 三爪夹紧气缸：三爪同步动作，夹持均匀，适配圆形及异形工件。
• 杠杆式夹紧气缸：杠杆放大夹紧力，小行程大出力，适合狭小空间。
• 旋转夹紧气缸：夹紧同时可旋转，适配需调整工件方位的工序。
• 薄型夹紧气缸：超薄机身，高度低，适配安装空间高度受限的场景。
• 无杆夹紧气缸：无外露活塞杆，磁性传动，适合长行程夹紧作业。
• 伺服控制夹紧气缸：集成伺服控制，可精准调节夹紧位置与力度。

夹紧气缸的规格

• 缸径规格：16mm、20mm、25mm、32mm、40mm、50mm、63mm、80mm。
• 工作压力：0.1MPa_{0.8MPa，常规使用压力0.4MPa}0.6MPa。
• 夹紧力：10N~5000N，随缸径和工作压力增大而提升。
• 行程规格：10mm、15mm、20mm、30mm、50mm，特殊行程可定制。
• 动作时间：夹紧/松开时间≤0.5s，响应速度快。
• 工作温度：-20℃_{80℃，特殊款可耐受-40℃}120℃极端温度。

夹紧气缸的应用领域

• 自动化生产线：用于工件定位、压紧固定，保证加工与装配位置精准稳定。
• 机床加工设备：在数控车床、铣床、加工中心中夹紧工件，实现自动化切削作业。
• 汽车制造行业：应用于车身焊接、零部件装配、发动机组件的夹紧固定工序。
• 工装夹具设备：作为气动夹具核心部件，配合治具完成快速夹持与松开动作。
• 电子设备制造：对小型精密元器件进行夹持定位，适配贴片、组装等工序。
• 包装机械行业：在封口、压合、输送设备中实现物料压紧，保证包装规整牢固。
• 注塑机械设备：用于模具开合、产品顶出前的辅助夹紧，提升成型稳定性。
• 轻工机械行业：应用于印刷、纺织、五金加工等设备的工件压紧与定位工序。

RS为您提供了不同品牌的夹紧气缸，如Festo、SMC、Parker等多款不同规格、型号的产品供您挑选，从而满足不同的应用场景需求。

欢迎查看和订购RS的夹紧气缸及相关产品，订购现货24小时内发货，线上下单满额免运费。
