RS PRO 函数信号发生器, 最大5MHz, 输入阻抗1 kΩ, USB接口, AFG21005
- RS 库存编号:
- 123-3529
- Distrelec 货号:
- 304-20-966
- 制造商:
- RS PRO
可享批量折扣
小计（1 件）*
¥2,476.99
(不含税)
¥2,799.00
(含税)
有库存
- 62 件将从其他地点发货
- 另外 24 件在 2026年1月05日 发货
- 另外 24 件在 2026年6月29日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 4 | RMB2,476.99 |
| 5 + | RMB2,038.56 |
* 参考价格
- RS 库存编号:
- 123-3529
- Distrelec 货号:
- 304-20-966
- 制造商:
- RS PRO
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | RS PRO | |
| 最大频率范围（方波，脉冲和任意波形） | 5MHz | |
| 最大频率范围（三角/ 锯齿形） | 5MHz | |
| 输出阻抗 | >300 (Output Disabled) kΩ, 50 (Fixed) Ω | |
| 最小频率范围（方波，脉冲和任意波形） | 0.1Hz | |
| 可变扫描 | 是 | |
| 最小频率范围（三角/ 锯齿形） | 0.1Hz | |
| FM 调制 | 否 | |
| 时基精确度 | ±20ppm | |
| 数字频率 | 是 | |
| 最小频率范围（正弦波） | 1MHz | |
| 内部的线性和对数扫描 | 是 | |
| 最高工作温度 | +40°C | |
| 输出幅度 | 1 mV Pk-Pk → 10 V Pk-Pk, 2 mV Pk-Pk → 20 V Pk-Pk (Open Circuit) | |
| 内部和外部的调幅 | 否 | |
| 型号 | AFG21005 | |
| 长度 | 266mm | |
| 尺寸 | 266 x 293 x 107mm | |
| 输入阻抗 | 1 kΩ | |
| 频率范围（三角/锯齿形） | 0.1 Hz → 5 MHz | |
| 插头类型 | 英国 | |
| 高度 | 107mm | |
| 接口类型 | USB | |
| 最低工作温度 | 0°C | |
| 数字调幅和偏移 | 是 | |
| 宽度 | 293mm | |
| 重量 | 2.5kg | |
| 选择全部 | ||
|---|---|---|
品牌 RS PRO | ||
最大频率范围（方波，脉冲和任意波形） 5MHz | ||
最大频率范围（三角/ 锯齿形） 5MHz | ||
输出阻抗 >300 (Output Disabled) kΩ, 50 (Fixed) Ω | ||
最小频率范围（方波，脉冲和任意波形） 0.1Hz | ||
可变扫描 是 | ||
最小频率范围（三角/ 锯齿形） 0.1Hz | ||
FM 调制 否 | ||
时基精确度 ±20ppm | ||
数字频率 是 | ||
最小频率范围（正弦波） 1MHz | ||
内部的线性和对数扫描 是 | ||
最高工作温度 +40°C | ||
输出幅度 1 mV Pk-Pk → 10 V Pk-Pk, 2 mV Pk-Pk → 20 V Pk-Pk (Open Circuit) | ||
内部和外部的调幅 否 | ||
型号 AFG21005 | ||
长度 266mm | ||
尺寸 266 x 293 x 107mm | ||
输入阻抗 1 kΩ | ||
频率范围（三角/锯齿形） 0.1 Hz → 5 MHz | ||
插头类型 英国 | ||
高度 107mm | ||
接口类型 USB | ||
最低工作温度 0°C | ||
数字调幅和偏移 是 | ||
宽度 293mm | ||
重量 2.5kg | ||
- COO (Country of Origin):
- CN
RS PRO AFG-21000 和 AFG-21100 系列任意函数发生器
RS PRO AFG-21000/AFG-21100 AFG 使用直接数字合成 (DDS) 通过独特的内存访问和时钟机制生成精确频率的信号。它们提供准确且价格合理的信号源，涵盖正弦波、方波（脉冲）、斜波（三角波）、噪声和任意波形的输出。AFG-21000/AFG-21100 系列的 20 MSa/s 采样率、10 位垂直分辨率和 4 Kpts 内存为用户提供了一个灵活的环境，可根据需要创建特定的波形输出。这些用户友好的仪器的正弦波、方波和三角波分辨率为 0.1 Hz，方波（脉冲）波形的占空比为 1% ∼ 99%，大大扩展了其应用范围。各个 AFG-2000/AFG-2100 型号根据频带进行区分，并且 AFG-2100 型号具有 AM/FM/FSK 调制、扫描和频率计数器的附加功能。
特性和优点
正弦波、方波、三角波、噪声和任意波形
正弦波、方波和三角波的分辨率为 0.1 Hz
20 MSa/s 采样率、10 位垂直分辨率和 4 Kpts 内存
方波的 1% ∼ 99% 可调占空比
通过数字键盘输入和旋钮选择进行波形参数设置
幅度、直流偏移和其他关键设置信息同时显示在 3.5in LCD 屏幕上
用于远程控制和波形编辑的 USB 设备接口
PC 任意波形编辑软件
AM/FM/FSK 调制、扫描和频率计数器（仅限 AFG-21100 型号）
正弦波、方波和三角波的分辨率为 0.1 Hz
20 MSa/s 采样率、10 位垂直分辨率和 4 Kpts 内存
方波的 1% ∼ 99% 可调占空比
通过数字键盘输入和旋钮选择进行波形参数设置
幅度、直流偏移和其他关键设置信息同时显示在 3.5in LCD 屏幕上
用于远程控制和波形编辑的 USB 设备接口
PC 任意波形编辑软件
AM/FM/FSK 调制、扫描和频率计数器（仅限 AFG-21100 型号）
应用领域
教育界
基础工业
基础工业
随附
电源线、测试导线、快速入门指南、用户手册 CD

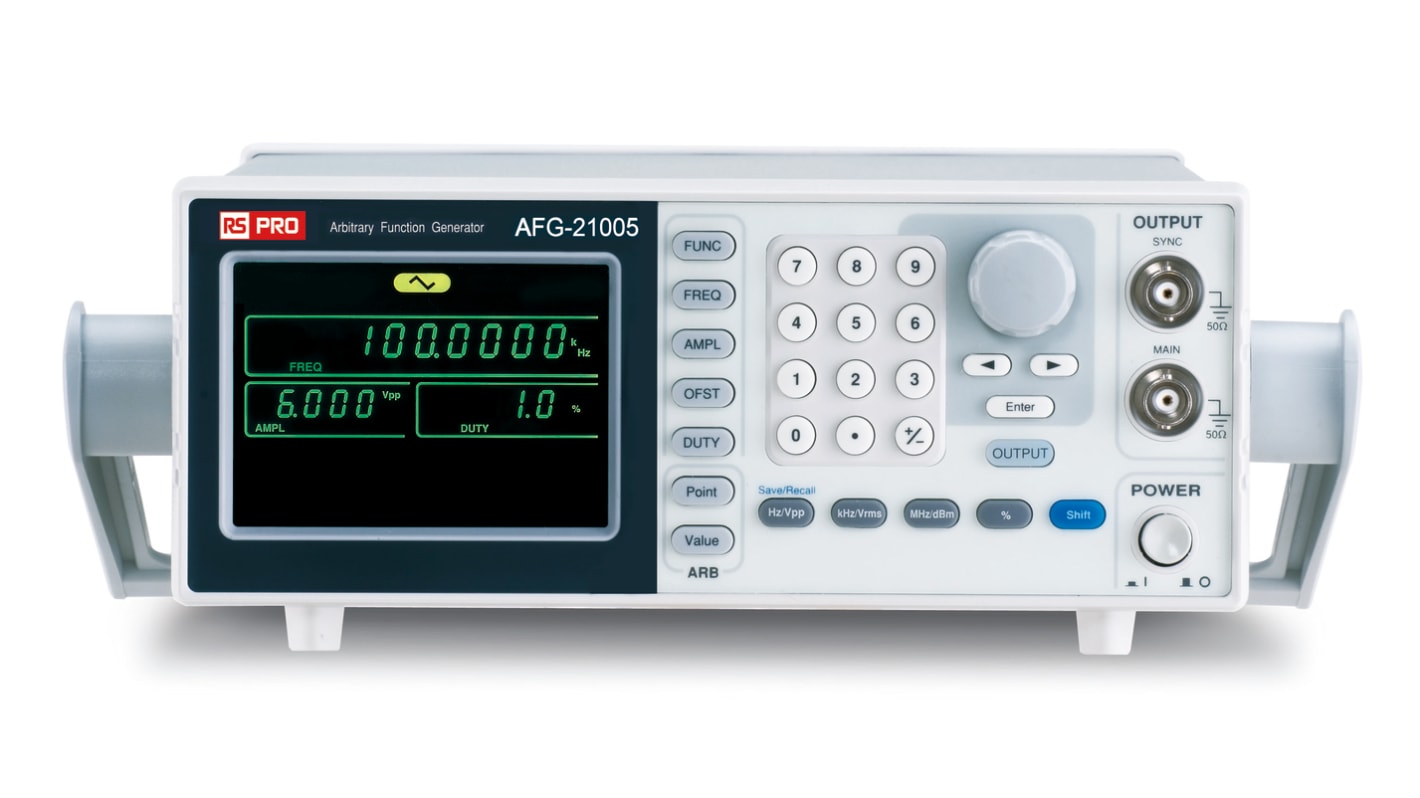

RS PRO AFG-21005 5 MHz 任意函数发生器
介绍 RS PRO 的一系列高品质任意函数发生器。专业的 AFG-21000 和 21100 系列是 DDS（直接数字合成）信号发生器，可输出各种信号，如正弦波、斜波、方波、噪声和 20MSa/s 任意波形。这款 RS PRO 函数发生器配有 3.5in LCD 屏幕，清晰易读，可在关键时刻提供可靠而精确的结果。这款用户友好的仪器具有高分辨率和可调占空比，可提供准确且经济实惠的信号源，因此用途极其广泛，适用于各种应用。
特性和优点：
这款高品质 RS PRO 任意函数发生器是一款用户友好且用途广泛的仪器，可用于各种应用
该系列提供 3 个频段 0.1Hz - 5/12/25 MHz，分辨率为 0.11Hz，提供正弦波、方波、斜波、噪声和任意波形输出
3.5in大 LCD 屏幕，可轻松查看结果并清晰显示数字波形参数
幅度、DC 偏移等关键设置信息可同时显示在 LCD 显示屏上
该设备系列为任意波形提供 20MSa/s 采样率、10 位垂直分辨率和 4k 点内存
方波 1% - 99% 可调占空比
波形参数设置可通过数字键盘和内置触发器选择输入
AM/FM/FSK 调制、扫描和频率计数器功能（仅限 AFG-21105/21112/21125）
发生器具有 USB 设备接口，用于远程控制和波形编辑以实现附加功能
可下载免费任意波形编辑软件（请参阅技术参考部分以下载 .zip 文件）
该系列提供 3 个频段 0.1Hz - 5/12/25 MHz，分辨率为 0.11Hz，提供正弦波、方波、斜波、噪声和任意波形输出
3.5in大 LCD 屏幕，可轻松查看结果并清晰显示数字波形参数
幅度、DC 偏移等关键设置信息可同时显示在 LCD 显示屏上
该设备系列为任意波形提供 20MSa/s 采样率、10 位垂直分辨率和 4k 点内存
方波 1% - 99% 可调占空比
波形参数设置可通过数字键盘和内置触发器选择输入
AM/FM/FSK 调制、扫描和频率计数器功能（仅限 AFG-21105/21112/21125）
发生器具有 USB 设备接口，用于远程控制和波形编辑以实现附加功能
可下载免费任意波形编辑软件（请参阅技术参考部分以下载 .zip 文件）
应用：
函数发生器和计数器是一种测试和测量设备，用于在一定频率范围内生成各种类型的电波形。它们有单通道或双通道可供选择，并具有多种接口类型，包括 LAN、蓝牙、USB 等。函数发生器和计数器通常用作信号发生器，用于以下领域：
音频产品频率特性测量
脉冲信号作为电子产品测试的触发或同步信号
脉冲噪声模拟
电子设备的参考时钟信号
振动信号模拟
通信系统教育实验室的噪声模拟
它们通常用于以下领域：
集成电子测试
教育机构
嵌入式系统
数字电路
模拟信号处理
实验室
音频产品频率特性测量
脉冲信号作为电子产品测试的触发或同步信号
脉冲噪声模拟
电子设备的参考时钟信号
振动信号模拟
通信系统教育实验室的噪声模拟
它们通常用于以下领域：
集成电子测试
教育机构
嵌入式系统
数字电路
模拟信号处理
实验室
可以产生什么波形？
正弦波、方波、斜波、噪声和任意波形是可从该系列 RS PRO 函数发生器生成的频率类型。
函数发生器附带什么？
AFG-21000 系列随附：电源线、测试导线、说明书
AFG-21100 系列随附：电源线、测试导线 x2、说明书
AFG-21100 系列随附：电源线、测试导线 x2、说明书
