通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	ABB
	极数	2
	产品类型	微型断路器
	额定电流	6 A
	脱扣特性	c 型
	额定交流电压	440 V ac
	额定直流电压	125 V dc
	分断能力	10kA
	安装类型	DIN 导轨
	范围	System Pro M Compact
	系列	S200M
	接端类型	笼式接线端子
	IP 防护等级	IP20, IP40
	标准/认证	IEC/EN 60947-2, IEC/EN 60898-1
	深度	76mm
	高度	111mm
	宽度	35 mm
	跳闸机制	电磁, 热磁

	选择全部
	品牌 ABB
	极数 2
	产品类型微型断路器
	额定电流 6 A
	脱扣特性 c 型
	额定交流电压 440 V ac
	额定直流电压 125 V dc
	分断能力 10kA
	安装类型 DIN 导轨
	范围 System Pro M Compact
	系列 S200M
	接端类型笼式接线端子
	IP 防护等级 IP20, IP40
	标准/认证 IEC/EN 60947-2, IEC/EN 60898-1
	深度 76mm
	高度 111mm
	宽度 35 mm
	跳闸机制电磁, 热磁

COO (Country of Origin):: DE

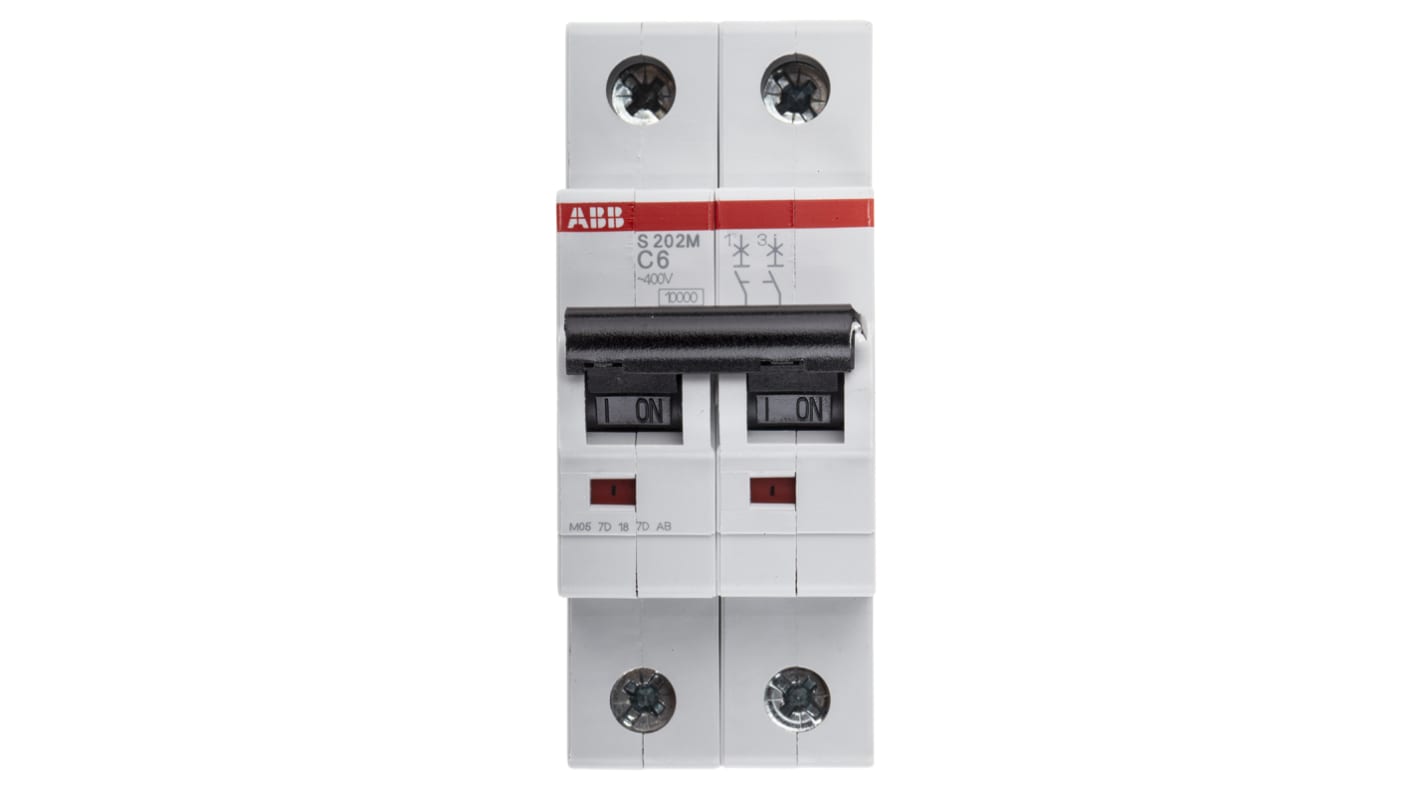

ABB MCB（微型断路器），2 极，C 型 - S200 系列 - 2CDS272001R0064 S202M-C6

这款 ABB 的 MCB 保护您的电气电路和设备。产品具有两种跳闸机制，包括短路保护的机电跳闸和用于过载保护的延时热跳闸。尺寸紧凑 69（长）x 35（宽）x 88 mm（高），易于操作，易于滑入拥挤的外壳中。这款 MCB 可方便简单安装在 DIN 导轨上，具有螺钉接线端子，保证安装简单且连接牢固。

特性和优势

• 机械寿命和电气寿命均为 20,000 次，服役寿命长，性能持久

• IP20（入侵保护）等级表明产品具有触碰安全性，防止大于 12 mm 的工具和电线进入

• -25°C 至 +55°C 的宽工作温度范围，用于严苛环境

应用

• 汽车工业

• 工业自动化

• 家用电器

什么是 C 型 MCB？

带 C 型跳闸曲线的 MCB 可在额定电流的 5 至 10 倍时激活。因此，产品适合荧光照明或感性负载等应用，其中出现大电流的概率较高。

该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com

ABB 系统 Pro M 紧凑型 S200M 双极 10 kA C 型

ABB 系统 Pro M 紧凑型 S200M 微型断路器用于限制电流。它们具有两个不同的跳闸机制：延时热跳闸机制用于过载保护，机电跳闸机制用于短路保护。S200M 产品系列的所有 MCB 都符合 IEC/EN 60898-1 和 IEC/EN 609 47-2 标准，能够用于住宅、商业和工业应用。底部安装辅助触点可安装在 S200M 上，以节省 50% 的空间

特点和优势

• 超宽且全面的 MCB 系列可覆盖大多数应用和市场

• 凭借独特的底部固定辅助触点，节省空间和时间

• 符合全球标准

• 用于断开容量最高 10 kA 的家庭或小型商业设施

• IEC/EN 60898-1、IEC/EN 60947-2

标准

IEC 60898 - 用于低电压断路器，适合家用和类似

装置。在英国被称为微型断路器

(MCB)。

IEC 60947-2 用于低电压断路器，适合工业和类似

装置。在英国被称为模制外壳式断路器

(MCCB) 和空气断路器 (ACB)。

问：什么是跳闸曲线 C？

答：曲线 C：跳闸：5 至 10 倍额定电流

应用：保护电路和一般应用

注

Classic 和 System Pro M 产品不能混合使用，并且不能共享相同的附件。System Pro M 产品只适用于新型 Protecta 配电板，参见典型库存号 539-1553

ABB 系统 Pro M 单极和双极 MCB

Note

Classic 和 System Pro M 产品不能混合使用，并且不使用相同的附件。System Pro M 产品只适用于新型 Protecta 配电板，参见典型库存号 539-1553。

单位	每单位
1 - 5	RMB312.49
6 - 11	RMB306.24
12 +	RMB300.11

ABB System Pro M Compact c 型 微型断路器, 2极, 10 kA分断, 6 A, 440 V acAC, 125 V dcDC S200M系列
