接触器和辅助触头

接触器和辅助触头均是低压电气控制系统中的核心元件，主要用于实现电路的自动通断控制，广泛应用于电机、水泵等大功率设备的控制回路。

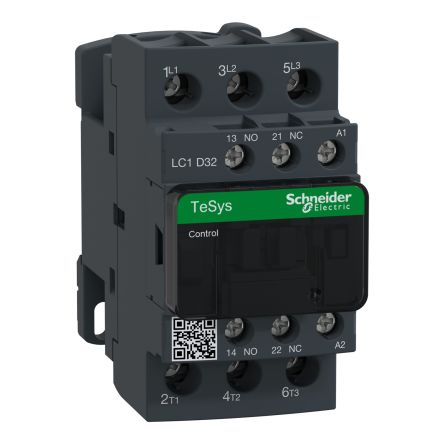

接触器 是一种电磁控制的开关器件，核心由电磁系统、触点系统和灭弧装置组成。当电磁线圈通电时，产生磁力吸合动铁芯，带动主触点闭合，接通主电路；线圈断电后，触点断开，切断电路。其主要作用是用小电流控制大电流，实现远距离、频繁地控制大功率设备。

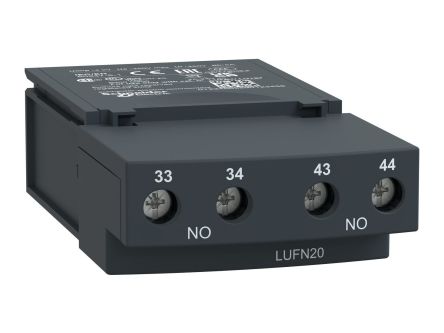

辅助触头 是接触器的附加触点，与主触点联动动作，分为常开和常闭两种。它不直接控制主电路，而是用于控制回路中，如实现接触器的自锁、互锁，或发出信号指示接触器的工作状态，扩展控制功能。

接触器的工作原理

  • 接触器通过电磁线圈通电产生磁场，吸引衔铁带动主触点闭合，从而接通主电路。断电时依靠弹簧复位断开电路。
  • 电磁系统由线圈、铁芯和衔铁组成，线圈通电后形成磁路，克服弹簧力使触点动作。
  • 主触点通常采用银合金材料，耐电弧和高温，确保大电流通断可靠性。
  • 灭弧装置（如栅片灭弧室）可快速切断电弧，保护触点免受烧蚀。
  • 辅助触点与主触点机械联动，用于控制信号反馈或联锁。
  • 线圈电压有AC/DC之分，需匹配控制电源，避免烧毁线圈。
  • 吸合电压一般为额定电压85%以上，释放电压低于20%额定值。
  • 机械寿命可达百万次，电气寿命受负载类型影响较大。

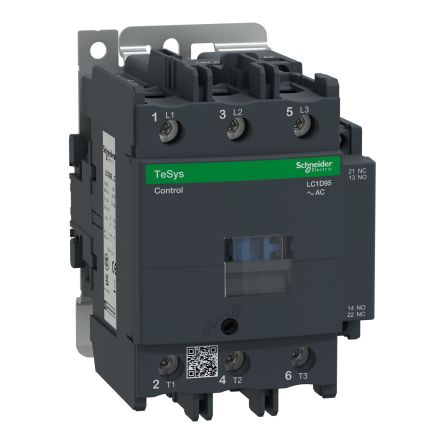

接触器的特点

  • 通断能力强，可频繁操作，适合电动机等感性负载控制。
  • 模块化设计，便于加装辅助触头组或延时模块。
  • 具备机械自锁功能，部分型号可手动操作测试。
  • 防护等级多样（如IP20-IP65），适应不同安装环境。
  • 体积紧凑但触点容量大，例如40A接触器仅手掌大小。
  • 线圈功耗低（通常5-20W），节能效果显著。
  • 触点压力可调，确保接触电阻稳定。
  • 提供透明防护罩设计，便于观察触点状态。

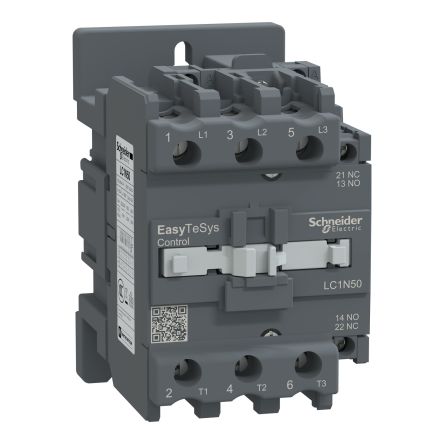

接触器的类型

  • 交流接触器：专为AC电路设计，带短路环防止50/60Hz振动噪音。
  • 直流接触器：采用整体磁轭结构，适合DC电源场合如轨道交通。
  • 可逆接触器：双接触器机械联锁，防止电机正反转同时接通。
  • 真空接触器：触点密封在真空管中，适用于煤矿等易燃环境。
  • 固态接触器：无触点设计，采用晶闸管实现无声通断。
  • 节能型接触器：双线圈结构，吸合后转为小电流维持。
  • 防爆接触器：符合ATEX标准，用于石化等危险区域。
  • 大电流接触器：额定电流可达2000A，用于冶金设备。

接触器的应用领域

  • 电动机控制：星三角启动、正反转等基础电路核心元件。
  • 工业自动化：PLC输出模块的功率扩展接口设备。
  • HVAC系统：控制压缩机、风机等设备的启停。
  • 电力系统：电容投切、变压器有载调压等操作。
  • 起重机械：联动控制起升/行走机构的动力回路。
  • 光伏发电：直流侧阵列的组串通断控制。
  • 电梯控制：主驱动接触器负责动力电源切换。
  • 船舶电气：防水型接触器用于甲板设备供电。

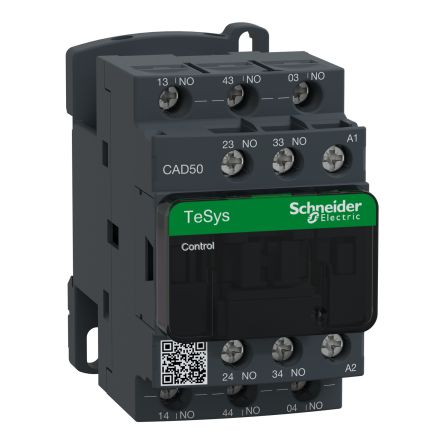

辅助触头的工作原理

  • 通过机械联动杆与主触点同步动作，但独立密封在透明壳体内。
  • 采用桥式双断点结构，确保小电流信号通断可靠性。
  • 触点材质多为银氧化镉，接触电阻≤50mΩ。
  • 动作行程2-3mm，比主触点先闭合后断开（超前设计）。
  • 绝缘外壳能承受2kV/min工频耐压测试。
  • 瞬动型设计，动作时间通常≤15ms。
  • 部分型号带强制断开功能，确保安全回路可靠性。
  • 通过卡扣或螺钉固定在接触器本体侧面。

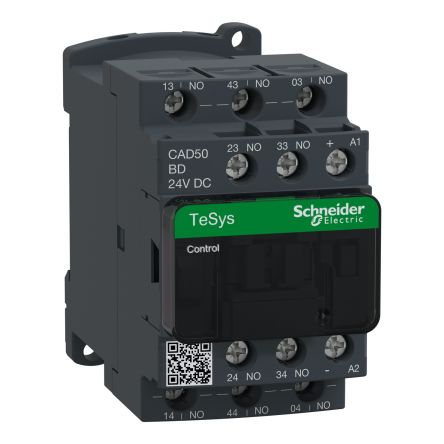

辅助触头的特点

  • 模块化扩展，单个接触器最多可加装8组辅助触点。
  • 触点形式多样：1NO+1NC、2NO、2NC等组合可选。
  • 电气隔离设计，信号回路与主回路电压等级可不同。
  • 机械寿命高达1000万次，远超主触点寿命。
  • 额定电流通常5-10A，适合控制回路信号传递。
  • 透明外壳设计便于观察触点烧蚀情况。
  • 部分型号带LED状态指示，方便故障排查。
  • 符合IEC60947-5-1标准，全球通用性强。

辅助触头类型

  • 标准型：基础开闭功能，动作行程固定。
  • 延时型：内置气囊或电子延时模块（0.1-30s可调）。
  • 强制导向触点：NC/NO触点机械互锁，用于安全回路。
  • 高容量型：额定电流达16A，可带小功率负载。
  • 浪涌抑制型：内置RC吸收回路，保护电子设备。
  • 防水型：IP67防护等级，适用于户外箱体。
  • 导轨安装型：独立于接触器本体安装在DIN导轨上。
  • 通信接口型：集成PROFIBUS等现场总线接口。

辅助触头的应用领域

  • 状态反馈：将主触点通断信号传至指示灯或HMI。
  • 电气联锁：多台设备间的互锁控制回路搭建。
  • PLC输入：为控制器提供设备运行状态信号。
  • 报警回路：NC触点用于急停或故障信号触发。
  • 时序控制：延时触头实现设备顺序启动功能。
  • 保护电路：与热继电器组合构成过载保护系统。
  • 自动化产线：工位间的物料到位信号检测。
  • 楼宇自控：消防风机联动控制的状态确认节点。

更多接触器相关的问题，请查看接触器指南。

欢迎查看和订购RS欧时的接触器和辅助触头及相关产品，现货订购24小时内发货，线上下单免运费。

接触器
接触器
接触器配件
接触器配件
热继电器
热继电器
辅助触点
辅助触点

5087 产品显示为 接触器和辅助触头

1 的 255
ABB 接触器, 7.5 kW, 线圈12 V 直流, 触点30 A, 690 V 交流, 4P, 4 常开, AF系列
  • RS 库存编号 711-6272
  • 制造商零件编号 1SBL176201R2000 AF16Z-40-00-20
个
RMB1,070.32(不含税)
Siemens 机械联锁, 用于3RT10 、 3RT12 、 3RT14, 3RA1系列
  • RS 库存编号 213-0401
  • 制造商零件编号 3RA1954-2A
个
RMB153.52(不含税)
Lovato 辅助触头组, 2个触点, 1 常闭 + 1 常开, 扣入式安装, 螺钉接端
  • RS 库存编号 685-1504
  • 制造商零件编号 BFX1011
个
RMB76.07(不含税)
Better World
Schneider Electric 热继电器, 触点57 → 225 A, 1 常开 + 1 常闭, 1 常开 + 1 常闭
  • RS 库存编号 249-4783
  • 制造商零件编号 LR9G225
个
RMB2,104.46(不含税)
Schneider Electric 热继电器, 1 常开 + 1 常闭
  • RS 库存编号 119-852
  • 制造商零件编号 LRN14N
个
RMB72.02(不含税)
Omron 夹, 用于P2RF-S
  • RS 库存编号 266-0041
  • 制造商零件编号 P2CM-S
个
RMB4.70(不含税)
ABB 辅助触点, 2个触点, 侧面安装, S2C系列
  • RS 库存编号 231-9650
  • 制造商零件编号 2CDS200936R0001 S2C-H11L
个
RMB230.53(不含税)
Better World
Schneider Electric 电动机控制接触器, 4 kW, 线圈220 → 230 V ac, 触点9 A, 690 V 交流, 3P, 3 常开, LC1K系列
  • RS 库存编号 188-4688
  • 制造商零件编号 LC1K0910M7
个
RMB250.91(不含税)
ABB 安全接触器, 17.3 kW, 线圈24 V, 触点25 A, 400 V 交流, 4P, 3 常开 + 1 常闭, ESB系列
  • RS 库存编号 211-1486
  • 制造商零件编号 1SAE231111R0131
个
RMB684.50(不含税)
ABB 辅助触点, 4个触点, 2 常闭 + 2 常开, 6 A, 690 V 交流, 侧面安装, 螺钉接端, CAL19系列
  • RS 库存编号 800-7286
  • 制造商零件编号 1SFN010820R1011 CAL19-11
个
RMB141.74(不含税)
Eaton 接触器, 3 kW, 线圈24 V 直流, 触点6.6 A, 690 V 交流, 1P, 3 常开
  • RS 库存编号 467-9313
  • 制造商零件编号 051650 DILEEM-01-G(24VDC)
个
RMB396.87(不含税)
Schneider Electric 可逆接触器, 37 kW, 线圈220 V 交流, 触点80 A, 690 V 交流, 3P, 3 常开, LC1D系列
  • RS 库存编号 179-8213
  • 制造商零件编号 LC1D65M7C
个
RMB395.05(不含税)
Omron 辅助触头组, 4个触点, 2 常闭 + 2 常开, 10 A, 24 V, J73KN系列
  • RS 库存编号 215-5170
  • 制造商零件编号 J73KN-A-22
个
RMB222.82(不含税)
Better World
Schneider Electric 电动机控制接触器, 110kW, 线圈200 → 500 V 交流 / 直流, 触点305 A, 1kV, 3P, 3 常开, LC1G系列
  • RS 库存编号 249-4750
  • 制造商零件编号 LC1G185LSEA
个
RMB7,872.88(不含税)
ABB 辅助触头组, 1个触点, 1 常开, 6 A, 24 V 交流, 正面安装, 螺钉接端
  • RS 库存编号 192-1128
  • 制造商零件编号 1SBN010010R1010
个
RMB59.56(不含税)
Schneider Electric 接触器, 30kW, 线圈24 V, 触点65A, 440 V, 3P, 3NO, LC1D系列
  • RS 库存编号 655-497
  • 制造商零件编号 LC1D65ABD
个
RMB3,738.30(不含税)
Eaton 辅助触点, 2个触点, 1 常闭 + 1 常开, 4 A 交流、10 A 直流, 220 V 直流、500 V 交流, 正面安装, 螺钉接端
  • RS 库存编号 493-0668
  • 制造商零件编号 277946 DILM150-XHI11
个
RMB65.86(不含税)
Siemens 接触器继电器, 线圈24V 直流, 触点10A, 690 V ac, 4P, 3 常开 + 1 常闭, 3RH2系列
  • RS 库存编号 746-0743
  • 制造商零件编号 3RH2131-1BB40
个
RMB228.66(不含税)
Better World
Schneider Electric 信号触点, LUA1系列
  • RS 库存编号 744-8106
  • 制造商零件编号 LUA1C11
个
RMB97.38(不含税)
Lovato 辅助触头组, 4个触点, 2 常闭 + 2 常开, 10 A, 690 V, 扣入式安装, 螺钉接端, BFX10系列
  • RS 库存编号 685-1517
  • 制造商零件编号 BFX1022
个
RMB209.14(不含税)
