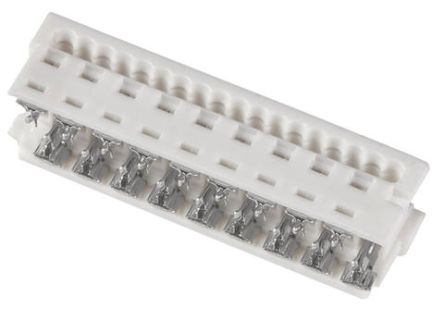

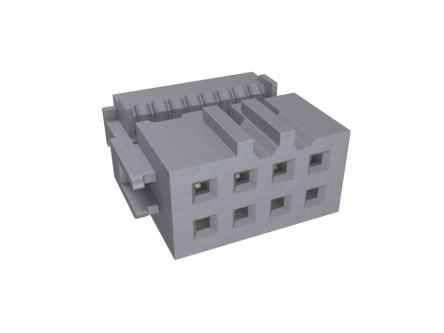

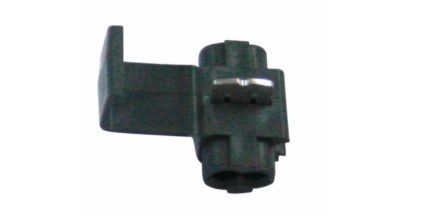

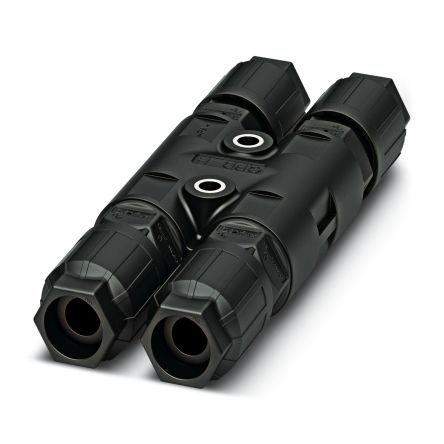

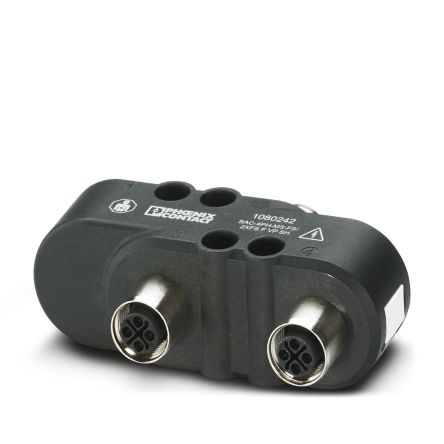

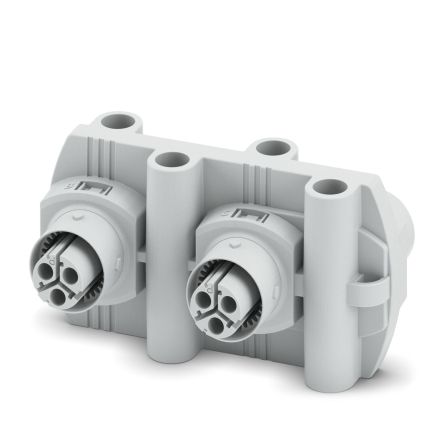

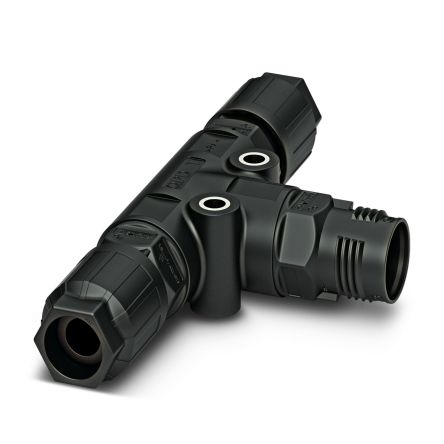

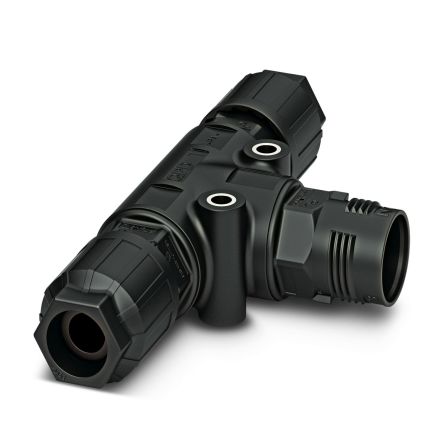

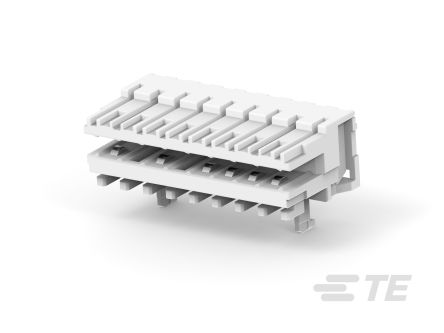

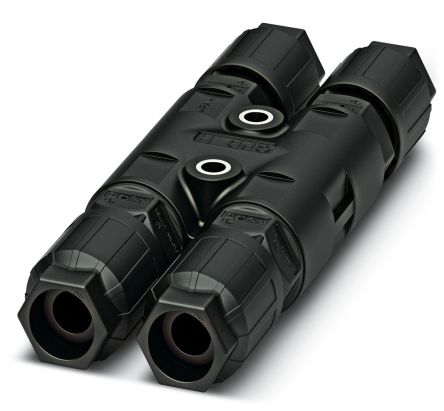

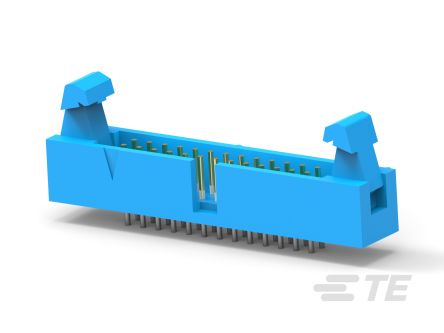

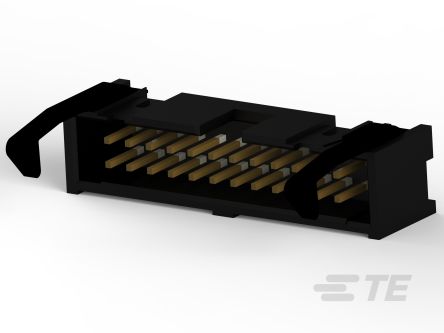

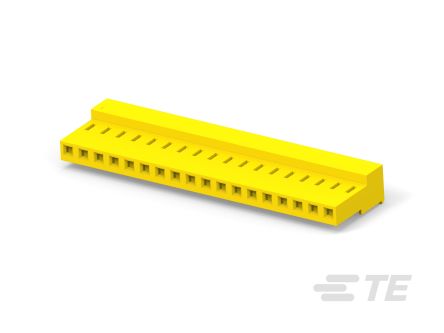

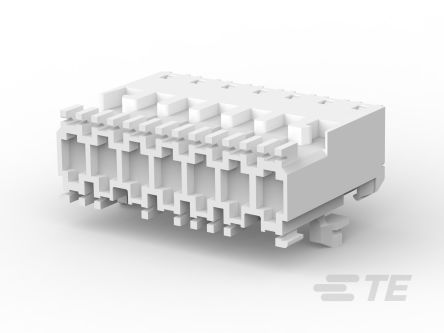

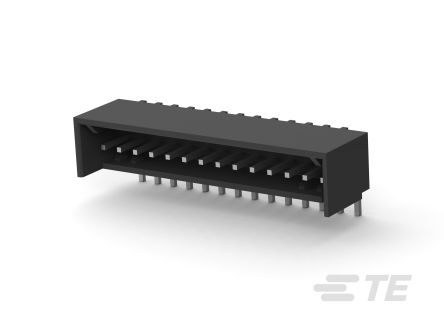

IDC连接器

IDC全称InsulationDisplacement Connection，即绝缘位移连接器，是一种无需剥线，直接刺破线缆绝缘层、与芯线导通的快速连接器件。它通过金属刀片压入扁平排线或单芯线，刺破绝缘层与导体可靠接触，实现电路导通。

IDC连接器的工作原理

使用时无需剥去导线绝缘层，直接将多芯排线或单根导线对准IDC连接器的金属刀片位置。

通过压接或按压，让金属刀片刺破绝缘外皮，与内部导体紧密接触，形成稳定导电连接。

连接完成后，将连接器对接插座或固定在电路板上，即可实现信号或电路导通，安装快捷、可靠性高。

IDC连接器的特点

• 无需剥线、焊接，压接即可完成连接，装配速度快、效率高。
• 接触稳定，气密性好，抗震、抗松动，可靠性高。
• 体积小、结构薄，适合高密度布线与空间受限场景。
• 成本低、一致性好，适合大批量自动化生产。
• 插拔方便，便于排线布线、维护与更换。

IDC连接器的类型

• 按排线类型分类：扁平排线IDC、圆形导线IDC、FFC/FPC扁平软排线IDC
• 按连接方式分类：压接式IDC、刺破式IDC、贴片式IDC、插件式IDC
• 按引脚间距分类：1.0mm、1.27mm、2.0mm、2.54mm标准间距IDC
• 按端口方向分类：直插式、弯脚式、侧插式、上下接式IDC连接器
• 按功能分类：信号IDC、电源IDC、屏蔽型IDC、非屏蔽型IDC

IDC连接器的规格

• 引脚间距：1.0mm、1.27mm、2.0mm、2.54mM常用规格
• 引脚位数：2P、4P、6P、8P～40P、50P、64P等多芯数
• 额定电流：0.5A～3A/针，多用于信号与小功率供电
• 额定电压：125V～250V，适应低压信号与弱电控制
• 接触电阻：≤30mΩ，低阻抗、信号损耗小
• 绝缘电阻：≥1000MΩ，耐压性能好
• 工作温度：-40℃～+105℃，满足工业与消费电子环境
• 封装形式：插件DIP、贴片SMD、带卡扣型、带锁紧型

IDC连接器的应用领域

• 电脑硬件：硬盘排线、光驱排线、主板内部信号连接。
• 消费电子：显示器、打印机、复印机、一体机内部布线。
• 通信设备：路由器、交换机、服务器内部信号连接。
• 工控设备：PLC、驱动控制器、传感器排线连接。
• 汽车电子：车载显示屏、线束、车内控制模块连接。
• 家电产品：电视、空调、洗衣机内部信号与控制排线。
• 仪器仪表：检测设备、医疗设备内部高密度布线。

RS欧时为您提供了不同品牌的IDC连接器，如TE Connectivity、Wurth Elektronik、HARTING等多款不同规格、型号的产品供您挑选，从而满足不同的应用场景需求。

欢迎查看和订购RS的IDC连接器及相关产品，订购现货24小时内发货，线上下单满额免运费。
