塑壳断路器

塑壳断路器也称为MCCB，是一种能够在电流超过跳脱设定后自动切断电流的电路开关。

塑壳断路器的工作原理

• 塑壳断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
• 当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
• 当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
• 当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
• 当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

塑壳断路器的分类

按熄灭介质分类：

• 空气断路器（空气开关）
• 惰性气体断路器（惰性气体开关）
• 油断路器（油开关）

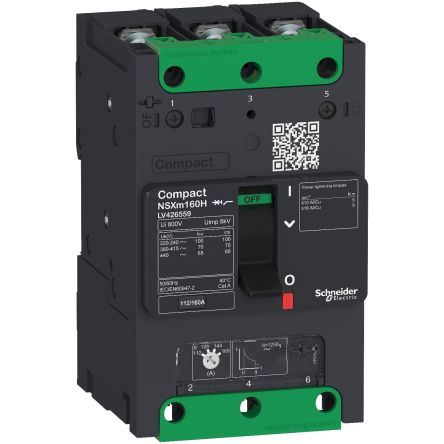

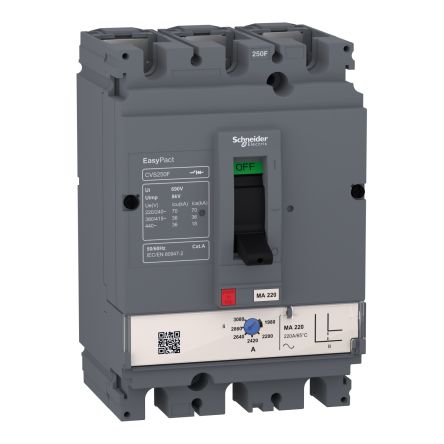

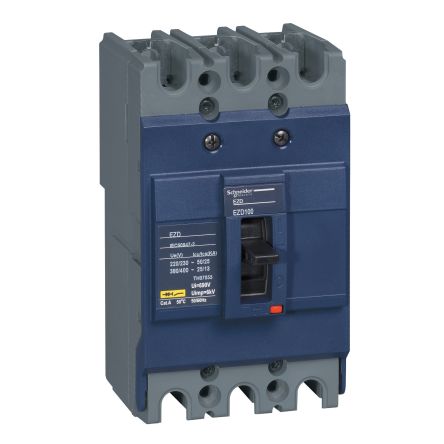

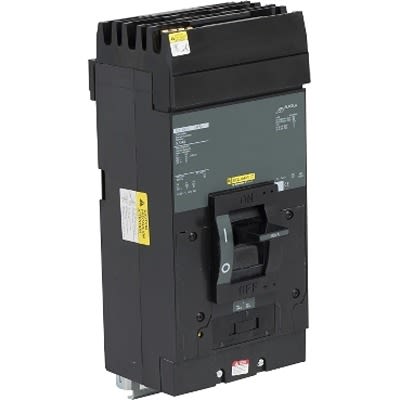

RS为您提供了不同品牌的塑壳断路器，如Schneider Electric（施耐德电气）、Siemens（西门子）、Eaton、ABB等多款不同规格、型号的产品供您挑选，从而满足不同的应用场景需求。

欢迎查看和订购RS的塑壳断路器及相关产品，订购现货24小时内发货，线上下单满额免运费。
