什么是DCDC转换器？DCDC转换器工作原理、种类和品牌

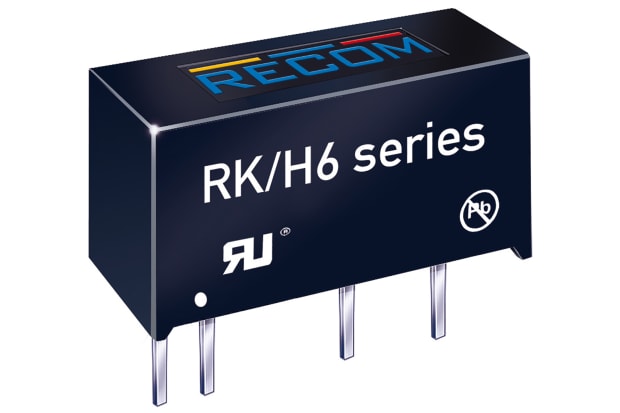

直流变压器是一种能够将一个直流电压转换为另一个所需直流电压的电源变换装置。在现代电子系统中，直流变压器扮演着举足轻重的角色，可为各种电子设备提供稳定、可靠的工作电源。

DCDC转换器工作原理主要包括开关电路、变压器原理和整流滤波电路三个部分。

开关电路工作原理

大多数直流变压器采用开关电路拓扑结构，通过高频开关电路控制电感器和电容器等无源元件的充电和放电，从而实现电压的升压或降压。常见的开关电路拓扑有Buck、Boost、Buck-Boost、Cuk、SEPIC等。

这些开关电路由功率开关管(MOSFET)、谐振电感器、电容器和控制电路组成。通过控制开关管的导通和关断状态，可控制电感器和电容器的充放电过程，达到所需的电压升压或降压效果。

变压器原理

对于隔离式直流变压器，它还包含了高频变压器。通过变压器的开关和整流作用，输出电压可与输入电压实现隔离，同时完成电压的转换。变压器的初级和次级绕组匝数比，决定了输出和输入电压之间的转换比例。

整流滤波电路

开关电路和变压器输出的通常是脉冲状波形，需要经过整流和滤波电路，才能获得稳定的直流输出。整流电路将交流电压整流为脉冲直流电压，滤波电路则利用电感器和电容器等元件去除脉冲直流电压中的交流分量，输出稳定的直流电压。

直流变压器中的开关电路、变压器和整流滤波电路相互协调工作，输入直流电源经过一系列变换后，最终输出所需的稳定直流电压，为负载设备提供电力。

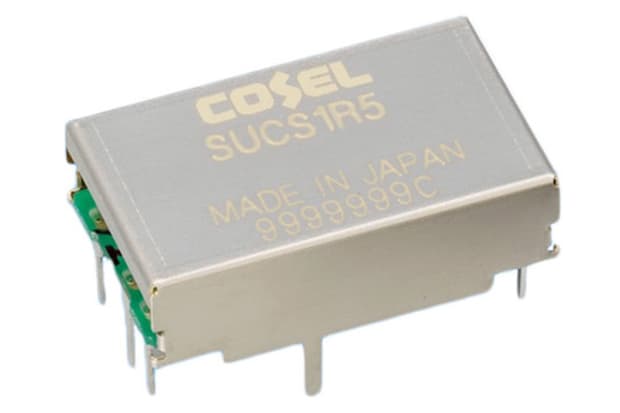

选择合适的直流变压器产品，需要综合考虑输入电压范围、输出电压和电流、效率和功率、隔离电压以及工作环境温度等多个参数。

输入电压范围

直流变压器的输入电压范围是指它能够正常工作的输入直流电压范围。通常变压器的额定输入电压会比最大输入电压低一些，以确保电路有足够的调节空间。选择输入电压范围时，需要考虑电源系统实际的输入电压情况。

输出电压和电流

输出电压是直流变压器主要的参数之一，决定着它能为负载设备提供多大的工作电压。输出电流则决定了变压器的载负能力。选择时需要根据负载设备的电压和最大负载电流要求来确定。适度的冗余设计也很重要。

效率和功率

变压器的效率反映了能源的利用率，通常以百分比来表示。高效率意味着较少的能量转换为热损耗。功率则是输出电压与输出电流的乘积，表示变压器实际的输出功率。功率越大，散热面积和结构要求也就越高。

隔离电压

隔离式直流变压器的隔离电压决定了它的输入和输出之间能够绝缘的最高电压幅值。隔离电压越高，抗高压干扰能力越强，但成本也会增加。需要根据实际应用场景的安全要求来选择合适的隔离电压。

工作环境温度范围

温度是影响直流变压器性能和寿命的重要因素。工作温度超出最高额定温度会显著降低效率和可靠性。选购时需考虑变压器摆放的环境温度范围，并预留适当的温度余量。

综合分析上述参数，才能选择到符合应用场景要求、性能可靠的直流变压器产品。除此之外，品牌、尺寸、保护功能等也是需要考虑的重要因素。

适当的维护和故障排除能够确保直流变压器的可靠运行，延长使用寿命。

过热保护

长期超负荷工作或者散热条件不良，都可能导致直流变压器过热。大多数直流变压器内建有过热保护电路，当温度超过安全阈值时会启动保护机制，关闭或者降低输出功率。

定期检查散热器温度，清理散热器上的灰尘积聚，并确保散热空间畅通是预防过热的有效措施。

短路保护

输出端发生短路时，直流变压器如果没有短路保护将可能损毁。大部分直流变压器具备短路保护功能，但短路持续时间过长仍可能导致永久性损坏。

一旦发现输出端短路，应立即切断电源，查明并排除短路原因，避免长时间短路造成的损害。

常见故障原因分析

除过热和短路外，直流变压器还可能发生其他故障，例如：

• 输入电压异常：输入电压过高或过低都可能引起故障
• 电路板元件损坏：电解电容、电阻、稳压二极管等易损元件
• 接脚松动或接触不良
• 布线错误或接地不当
• 防护电路失效
• 寄生振荡或EMI问题等

对故障现象进行分析并查明根本原因，是维修和排除故障的前提。重视维护检修、遵循操作规程，可以最大限度避免故障发生。
