什么是导轨式接线端子？导轨式接线端子类型、尺寸、品牌

接线端子到底是什么？这些绝缘附件保护电气设备，防止短路和过流沿着连接电线涌过。

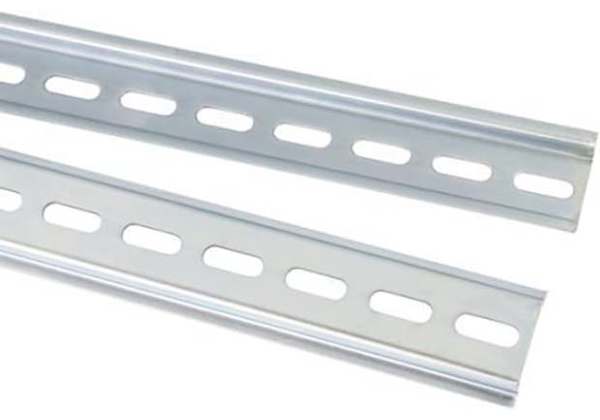

它们夹在DIN导轨上 - 这是全球标准化的金属导轨，用于在机架、控制柜和外壳中安装电气继电器、断路器和类似设备。DIN导轨专门设计为控制设备提供位置。除了端子，这些可能还包括致动器（用于打开设备）、电源装置和断路器。

导轨式接线端子由塑料或其他绝缘材料制成。它们在DIN导轨的不同部分和组件之间提供了安全的接口。

DIN是德国标准化学会的缩写。机架 - 用于容纳工业、通信和计算机设备的机柜 - 最早于 20 世纪 20 年代在德国问世，所产生的标准从 20 世纪 50 年代起被全球采用。

接线端子也称为端子板或连接块。

现在是关键问题 – 接线端子用于什么？它们允许电工和工程师将已组装设备的电缆连接到其他设备的输入输出端口，从而创建一个完整的电路。

导轨式接线端子是电气柜和工业机架（装配件）的重要组成部分，有助于保护和连接复杂设备。它们已成为工业中广泛使用的标准组件。示例包括：

• 电信设备
• 建筑管理系统（用于监控和控制特定建筑内的电子设备）
• 能源调节和节能设备
• 空调和供暖系统
• 电源
• 照明控制系统
• 控制、自动化和信号系统
• 车载电子设备

D导轨式接线端子具有各种规格，用于不同的用途。它们紧凑的尺寸使它们具有相当大的灵活性；即使空间有限，它们也可以被部署。但是，对于真正的小规模工作，请寻找微型甚至超微型的变体。

一些型号在一个特殊的铰接部分配备了一个或多个保险丝，以提供额外的过流保护，使其成为与传感器和继电器等敏感设备一起使用的良好选择。保险丝是防止电涌的标准元件，当遇到过大电流时会熔化，从而断开电路。这些型号通常配备LED指示灯，指示保险丝何时熔断。您可能会看到此类型号被称为DIN导轨保险丝座接线端子。

一些型号的终端板通过颜色编码来指示不同的电流额定值。

导轨式接线端子还通过它们的级别进行区分。单层型号具有单个导线连接 - 也称为单通孔。相比之下，双层型号具有两个连接 - 一个在另一个之上。第二套接线实际上起到了第二个接线端子的作用，在几乎相同的空间内，与单通孔型号相比。这些有时被称为双密度接线端子。

三层和四层型号也可用，还有高端的八层和16层选项。

终端类型是另一种经常使用的分类方法。螺钉接线端子是一种常见的通用型号。这些使用夹子来固定接线，螺丝插入以拉紧夹子，将导线固定在位置上。在一些型号中，夹子是弹簧加载的，提供了更牢固的连接，抗振动性更强。

环形接线端子可以更快地部署，因为它们具有预先安装的螺母，可以直接紧固，无需先移除。这些也被称为插入式或推入式接线端子，因为电线可以简单地推入连接间隙。

环形接线端子通常比标准DIN导轨式接线端子小，环形端子节省空间。它们通常是四层型号，意味着可以通过该块连接四根电线。

接地端子是第三种类型。也称为地线端子，这些用于需要直接接地的接线（连接到地以释放多余的电荷）。它们通常具有绿色和黄色的外壳，并可以安装到DIN导轨上，通过螺丝或夹子固定接线。

要使用接线端子，需要将其连接到您的DIN导轨上。选择完全兼容的连接器后，将其夹在导轨上，然后安装到设备面板或外壳上。最后，连接必要的接线。导轨式接线端子专门设计用于快速轻松地连接到DIN导轨。

如果安装发生在一排的末尾，您可能希望在端子的开放侧安装端板。或者，一个未连接的端子可以关闭一行。端部块应锁定到导轨以防止滑动。

这是如何接线标准基于螺丝的DIN导轨式接线端子的方法：

1. 关闭您的设备
2. 从电缆的前一英寸或更多位置撕开绝缘
3. 松开接线端子入口槽中的固定螺丝，插入裸露的导体，然后将螺丝拧紧固定到位。确保它是紧的 - 松动的螺丝可能导致绝缘熔化
4. 槽口可能位于接线端子的侧面或前面。插槽的数量将因型号而异
5. 重复，直到所有电缆都被连接
6. 将接线端子应用到导轨上

您的接线端子可能配有集成夹子，而不是固定螺丝。要打开其中一个，使用提供的工具或类似的东西按下弹簧，然后在导体被插入后释放弹簧。

通过插头设计，该过程更简单：

1. 将您的接线端子放置在所需位置
2. 将设备的接线连接到接线端子，将公头接线端子与母头端口匹配
3. 确保连接安全

对于环形接线端子：

1. 将电线连接到端口旁边的螺柱上
2. 关闭自锁安全翼
3. 拧紧螺母
