什么是微动开关？微动开关工作原理和微动开关类型、作用及购买指南

审核人：Stephen Bettles（技术支持工程师，2025 年 1 月）

在日常生活中，微动开关无处不在。空调、洗衣机、冰箱和微波炉等消费设备以及电梯按钮和门锁中都使用了微动开关。机器人技术中也使用这些多功能开关来控制运动。

本指南将探讨微动开关是什么、工作原理、微动开关的类型，以及微动开关的一些典型应用。

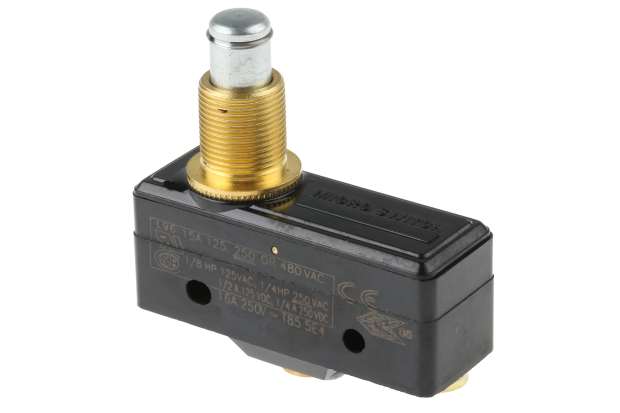

什么是微动开关？微动开关是小型、灵敏的开关，设计用于长时间运行（在一些重载情况下可运行数千万次）。它们操作迅速且非常可靠。微动开关在按下时通常会发出独特的“咔哒”声，为设备用户提供反馈，而且触发所需的力很小。

微动开关是机电设备。比较简单的微动开关通过移动一个弹簧杠杆在“开”和“关”之间切换。当施加力时，杠杆从开关中心移动到开或关的位置。初始的微动开关于 20 世纪 30 年代在美国开发出来。

您可能会问：“微动开关有什么作用？”简单来说，微动开关可以接通或切断电路中的电流。因此，微动开关常被用作开/关开关。

那么，微动开关是如何工作的呢？微动开关通常有一个传动器、一组电气触点和一个弹簧杠杆。当传动器被按下或受到外力作用时，杠杆移动，打开或闭合电气触点，从而接通或切断电流。

微动开关通常有三个引脚：常闭（NC）、常开（NO）和公共端（C）。在正常状态下，传动器未被按下。当传动器被按下时，常开引脚与公共引脚连接。

工程师在选择微动开关时必须考虑多个因素，其中包括：

• **电路是交流还是直流，以及电压和电流的水平。**过载的微动开关可能会失效。由于在电子设计中希望降低能耗，因此可能需要指定一个能在低电流水平下工作的微动开关。
• **微动开关的使用寿命。**有些微动开关在设计上能承受多次循环操作才会失效。在微动开关的设计中使用某些材料，如玻璃纤维、橡胶、丁腈橡胶、钢或锌，就可以实现耐用性。
• **微动开关的尺寸。**微动开关有各种形状和尺寸，包括微型和超微型设计。尺寸会影响微动开关能够处理的电流量，大电流应用场景需要更大尺寸的微动开关。
• **工作环境。**使用微动开关的技术人员在选择开关时还需要考虑其工作环境。例如，如果工作环境潮湿、有腐蚀性或会接触水，有专门为此设计的微动开关。

您可能想知道如何测试微动开关。安全是首要考虑因素。在测试之前，确保您佩戴了正确的个人防护装备（PPE），如护目镜和手套，手边有绝缘工具，并且已经关闭了电源。使用电压测试仪确认没有电压：在使用电压测试仪验证之前，不要假定电路已断电。

测试新接线开关的良好方法之一是使用万用表的导通测试模式。在测试微动开关之前，您可以通过触碰万用表的探头来检查该模式是否正常工作，正常情况下会发出蜂鸣声，这表明电路是完整的。

下一步是断开开关将其隔离，以确保测试准确无误。然后，将万用表的探头连接到相应的端子（通常是公共端和常开端）上。如果开关开启且功能正常，按下执行器时万用表应发出蜂鸣声。

如果开关不工作，可能需要调整微动开关的位置或重新连接微动开关的电线。别忘了您的微动开关接线图中应包含正确的微动开关符号。

各种类型的微型开关和探测器开关被广泛应用于众多领域。

在工业中，微动开关用于控制电气元件、传感器、灯光和警报器。它们被用于火灾报警器和紧急停止系统、门的锁定和解锁，以及供暖、通风和空调应用中。CCTV摄像机也依靠微动开关来移动。在机器人技术中，微动开关有助于实现机器人的运动；而在汽车行业，当踩下制动踏板时，微动开关用于使变速器挂入合适的档位，并且还应用于汽车门锁系统。在家庭中，微动开关用于微波炉的控制面板、控制洗衣机的开关以及检测门的开合。

微动开关有什么用途？或许问微动开关在哪些地方不被使用会更省事！
