什么是示波器探头？主动和被动示波器探头、示波器探头品牌

经过对无源和有源探头的介绍，我们可以看出两者在设计理念、性能指标和适用场景上存在明显差异。本节将就它们的几个关键参数做一对比，以帮助工程师更好地选择合适的探头。

带宽、阻抗、衰减比对比

带宽是反映探头能测量高频信号能力的重要指标。无源探头的带宽一般在200MHz以下，而有源探头则可达数GHz至10GHz以上，远高于无源探头。

输入阻抗直接影响探头的载入效应。无源高阻探头的输入阻抗约10MΩ，而有源探头则高达1GΩ以上，对被测电路几乎不产生干扰。

衰减比描述了探头输入与输出之间的电压衰减比例，关系到垂直分辨率。无源探头一般为10:1，而有源探头则更灵活，可选择10:1或1:1等多种比例。

适用测试信号波形范围

无源探头仅适用于测量低频小信号，如直流电路、数字逻辑电路和普通模拟电路。而具有极宽带宽和极高阻抗的有源探头，则适用于高速数字电路、射频电路、高速串行电路等高频高速信号测量。

针对不同测试需求的更好选择建议

如果只需要测量低频、大电压信号，对频率和阻抗无特殊要求，无源探头便可胜任，具有经济实惠的优势。

但如果需要测量高频、高速、高阻抗信号，或者对被测电路的载入影响要求极小，有源探头则是不二之选，尽管价格昂贵，但却能获得更好测量精度。

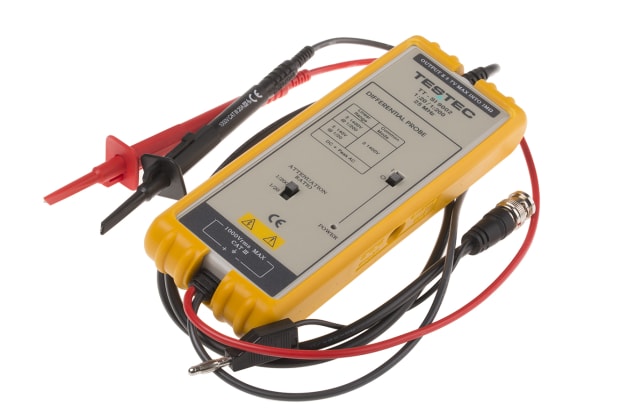

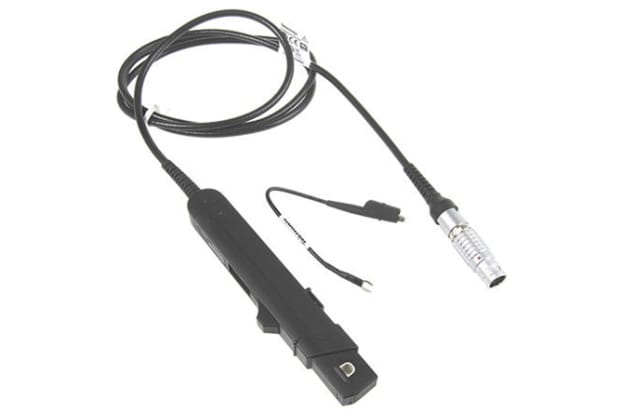

对于极为特殊的应用场景，如大电流、高压或差动信号测量，则需要使用专用的电流探头、高压探头或差动探头。

工程师需要结合具体测试要求，根据带宽、阻抗、频率响应等参数综合考虑，选择性价比更优的合适探头。

示波器探头作为示波器测量系统中不可或缺的重要组成部分，其性能指标直接影响着测量结果的精准度和可靠性。本文全面介绍了无源和有源这两大类主流探头的工作原理、优缺点、适用场景等，并对它们在带宽、阻抗、衰减比等关键参数上进行了对比分析。

无源探头结构简单、无需外部电源、价格低廉，适合对带宽和阻抗要求不高的低频电路测量。而有源探头则拥有极宽的频带、极高的输入阻抗等卓越性能，是高速数字电路、高频模拟电路以及射频等领域的不二之选。
