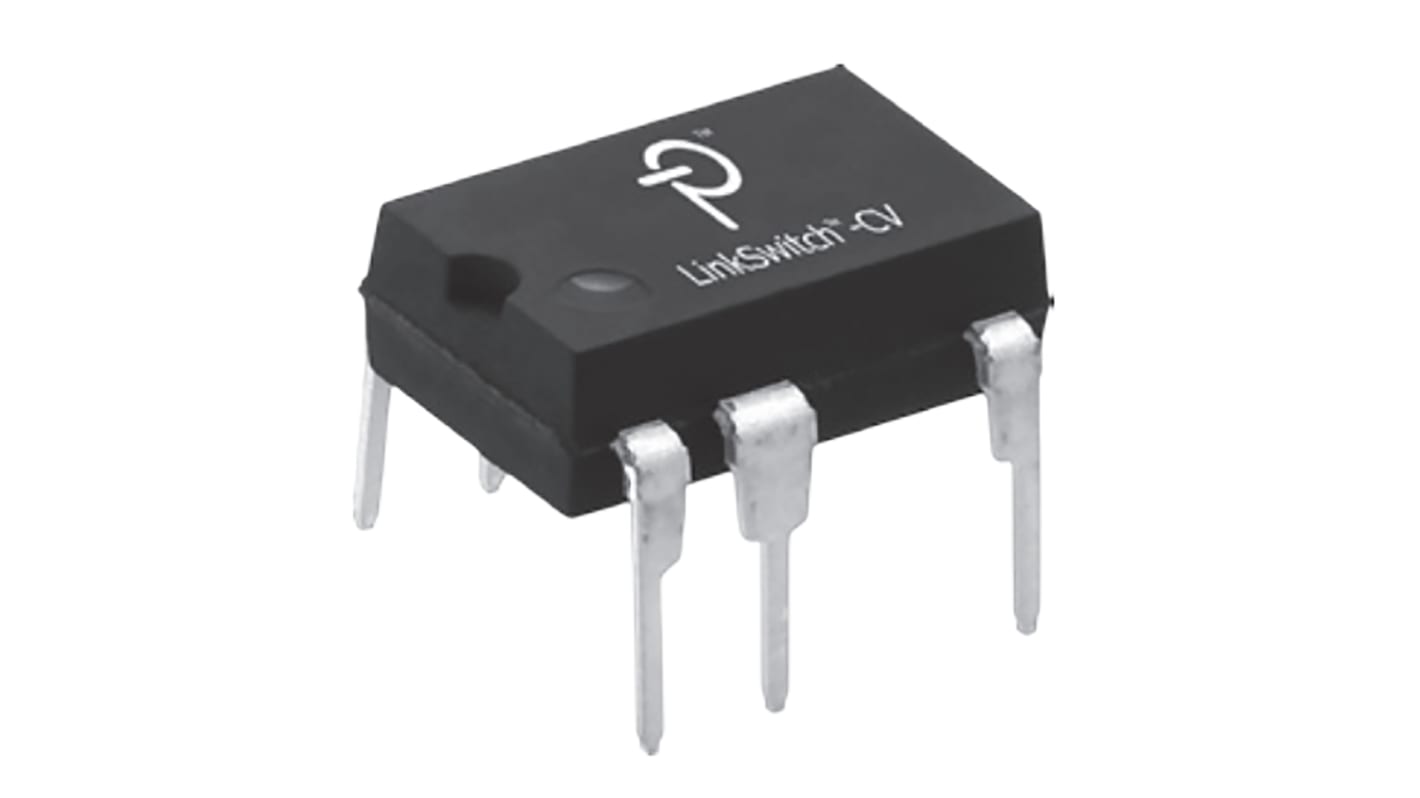

Name: Power Integrations 交直流转换芯片, 通孔安装, 最大输入265 V 交流, 最大输出5 V 直流, 353mA限制, 7引脚, DIP
Brand: Power Integrations
SKU: 146-2518
Price: 7.09 CNY
Availability: InStock

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Power Integrations
	最大输入电压	265 V 交流
	最大输出电压	5 V 直流
	安装类型	通孔
	引脚数目	7
	尺寸	9.83 x 6.6 x 3.68mm
	最大输出电流	1.2A
	封装类型	DIP
	输入电压范围	85 → 265 V 交流
	电流限制	353mA
	最小输入电压	85 V 交流
	最高工作温度	+150 °C
	长度	9.83mm
	宽度	6.6mm
	高度	3.68mm
	最低工作温度	-40 °C
	典型工作电源电压	230 V 交流
	输出电压范围	5 V 直流
	工作温度范围	-40 → +150 °C
	输出电流范围	最大为 1.2 A

	选择全部
	品牌 Power Integrations
	最大输入电压 265 V 交流
	最大输出电压 5 V 直流
	安装类型通孔
	引脚数目 7
	尺寸 9.83 x 6.6 x 3.68mm
	最大输出电流 1.2A
	封装类型 DIP
	输入电压范围 85 → 265 V 交流
	电流限制 353mA
	最小输入电压 85 V 交流
	最高工作温度 +150 °C
	长度 9.83mm
	宽度 6.6mm
	高度 3.68mm
	最低工作温度 -40 °C
	典型工作电源电压 230 V 交流
	输出电压范围 5 V 直流
	工作温度范围 -40 → +150 °C
	输出电流范围最大为 1.2 A

Datasheet

COO (Country of Origin):: CN

LinkSwitch-CV 系列离线交流-直流转换器

Power Integrations LinkSwitch-CV 系列能效、离线开关交流-直流转换器带精确初级侧恒定电压 (CV) 控制。 LinkSwitch-CV 系列可显著简化低功率 CV 转换器设计，且无需光耦合器和次级 CV 控制电路，同时可提供出色的输出电压调节。这些高度集成设备包含 725V 电源 MOSFET，带开/关控制固态机器、自偏置、频率抖动、逐周期电流限制和滞后热关闭电路。

• 无光耦合器和所有次级 CV 控制电路
• IC 是自偏置 – 无需偏置绕组电源
• 补偿外部组件温度变化
• 连续和/或非连续模式操作用于设计灵活性
• 频率抖动极大减少了 EMI 滤波成本
• 自动重启保护可减少 >95% 的传输电力，用于输出短路和所有控制回路故障（开路和短路组件）
• 滞后热关闭带自动恢复
• 符合 HV 排放和所有其他引脚之间的爬电要求
• 无初级或次级电流感应电阻器
• 无负载功耗 <230 V 交流时 200 mW 和<70 mW，带可选外部偏置
• 完全符合所有全球节能规定，无附加组件
• 开/关控制提供低负载下的恒定效率 - 适用于强制性 EISA 和 ENERGY STAR 2.0 规定

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。

交流-直流转换器，Power Integrations

单位	每单位	Per Tube*
50 - 200	RMB6.27	RMB313.50
250 +	RMB6.019	RMB300.95
