OEP 音频变压器, 初级150 Ω, 600 Ω, 次级150 Ω, 600 Ω, 通孔安装, 匝数比1+1:1+1, 36 x 30 x 25mm
- RS Stock No.:
- 123-7212
- Mfr. Part No.:
- J30A03C
- Brand:
- OEP
Bulk discount available
Subtotal (1 unit)*
¥585.23
(exc. VAT)
¥661.31
(inc. VAT)
有库存
- 另外 1 件在 2025年12月15日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Units | Per unit |
|---|---|
| 1 - 9 | RMB585.23 |
| 10 + | RMB564.82 |
*price indicative
- RS Stock No.:
- 123-7212
- Mfr. Part No.:
- J30A03C
- Brand:
- OEP
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | OEP | |
| 初级阻抗 | 150 Ω, 600 Ω | |
| 次级阻抗 | 150 Ω, 600 Ω | |
| 初级直流电阻 | 34.5Ω | |
| 次级直流电阻 | 40.5Ω | |
| 尺寸 | 36 x 30 x 25mm | |
| 安装类型 | 通孔 | |
| 端接类型 | PC 引脚 | |
| 重量 | 110g | |
| 深度 | 25mm | |
| 长度 | 36mm | |
| 宽度 | 30mm | |
| 芯类型 | 叠片 | |
| 隔离电压 | 500V | |
| 最小工作频率 | 10Hz | |
| 匝数比 | 1+1:1+1 | |
| 结构 | 封闭式 | |
| 最高温度 | +70°C | |
| 最大工作频率 | 50kHz | |
| 最低温度 | -20°C | |
| Select all | ||
|---|---|---|
品牌 OEP | ||
初级阻抗 150 Ω, 600 Ω | ||
次级阻抗 150 Ω, 600 Ω | ||
初级直流电阻 34.5Ω | ||
次级直流电阻 40.5Ω | ||
尺寸 36 x 30 x 25mm | ||
安装类型 通孔 | ||
端接类型 PC 引脚 | ||
重量 110g | ||
深度 25mm | ||
长度 36mm | ||
宽度 30mm | ||
芯类型 叠片 | ||
隔离电压 500V | ||
最小工作频率 10Hz | ||
匝数比 1+1:1+1 | ||
结构 封闭式 | ||
最高温度 +70°C | ||
最大工作频率 50kHz | ||
最低温度 -20°C | ||
- COO (Country of Origin):
- GB

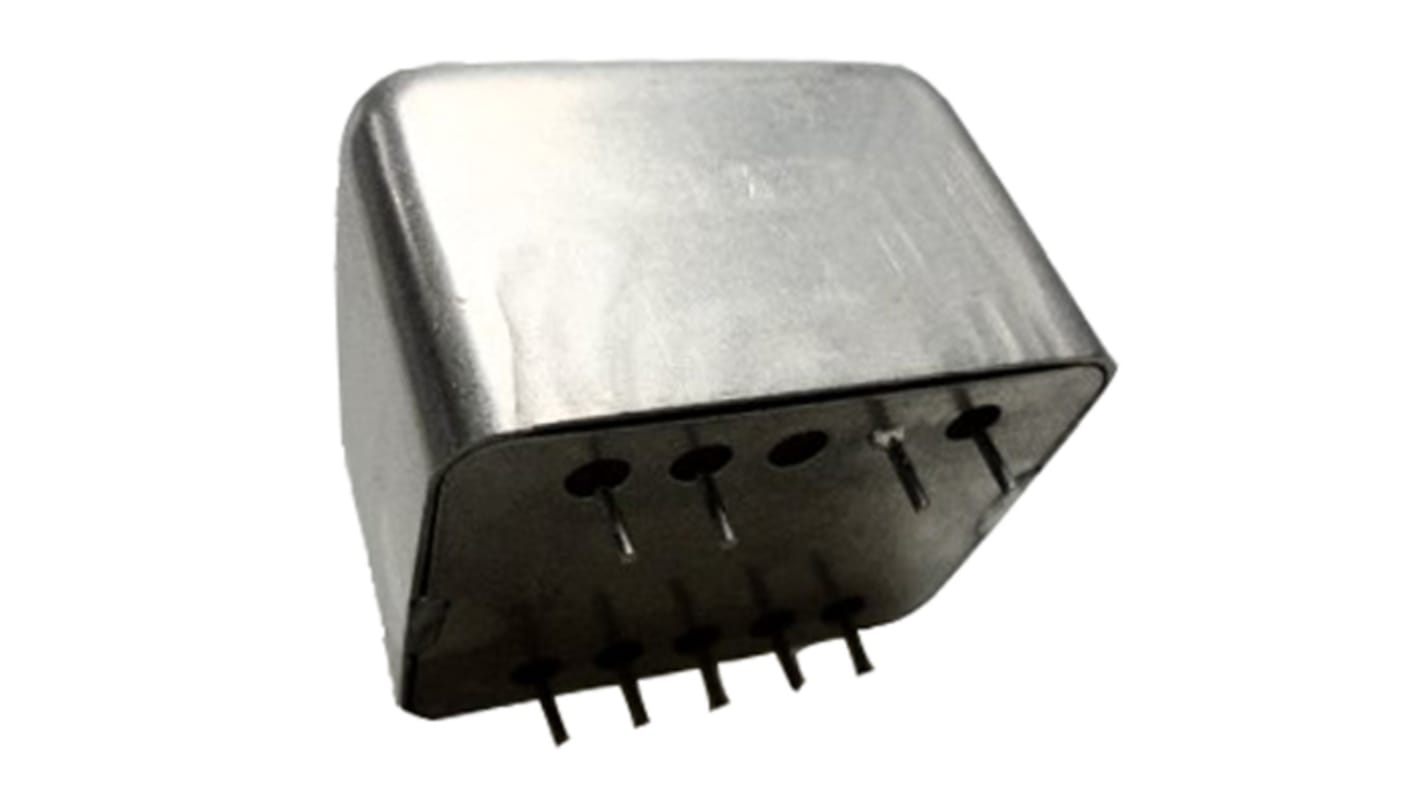

OEP J30A03C 麦克风变压器
OEP J30A03C 麦克风变压器非常适用于阻抗匹配和信号分割。 这些音频变压器配有静电屏幕和杂散磁通铜频带。 它们均封装在高导磁率合金屏蔽罩中，以确保低失真并可降低 30 dB 的电气噪音。J30A03C 音频变压器提供电化隔离和三个截面绕组，可提高去耦性能。
特点
绕组可并行连接，用于串联匹配 150 Ω 和 600 Ω
10 kHz 时共模抑制比为 > 60 dB
1 kHz、0.1 V 时，初级串联时的最小电感为 658 μH
1 kHz、0.1 V 时，每个绕组的最小电感为 800 mH
10 kHz 时，绕组间电容为 186 pF（串联绕组）
10 kHz 时共模抑制比为 > 60 dB
1 kHz、0.1 V 时，初级串联时的最小电感为 658 μH
1 kHz、0.1 V 时，每个绕组的最小电感为 800 mH
10 kHz 时，绕组间电容为 186 pF（串联绕组）
产品应用信息
适合的应用包括 DAC 输出、音频输入和接地回路隔离。 这些音频变压器适用于与麦克风或线路输入一起使用，具有 +6 dBV 的增强输入信号。
