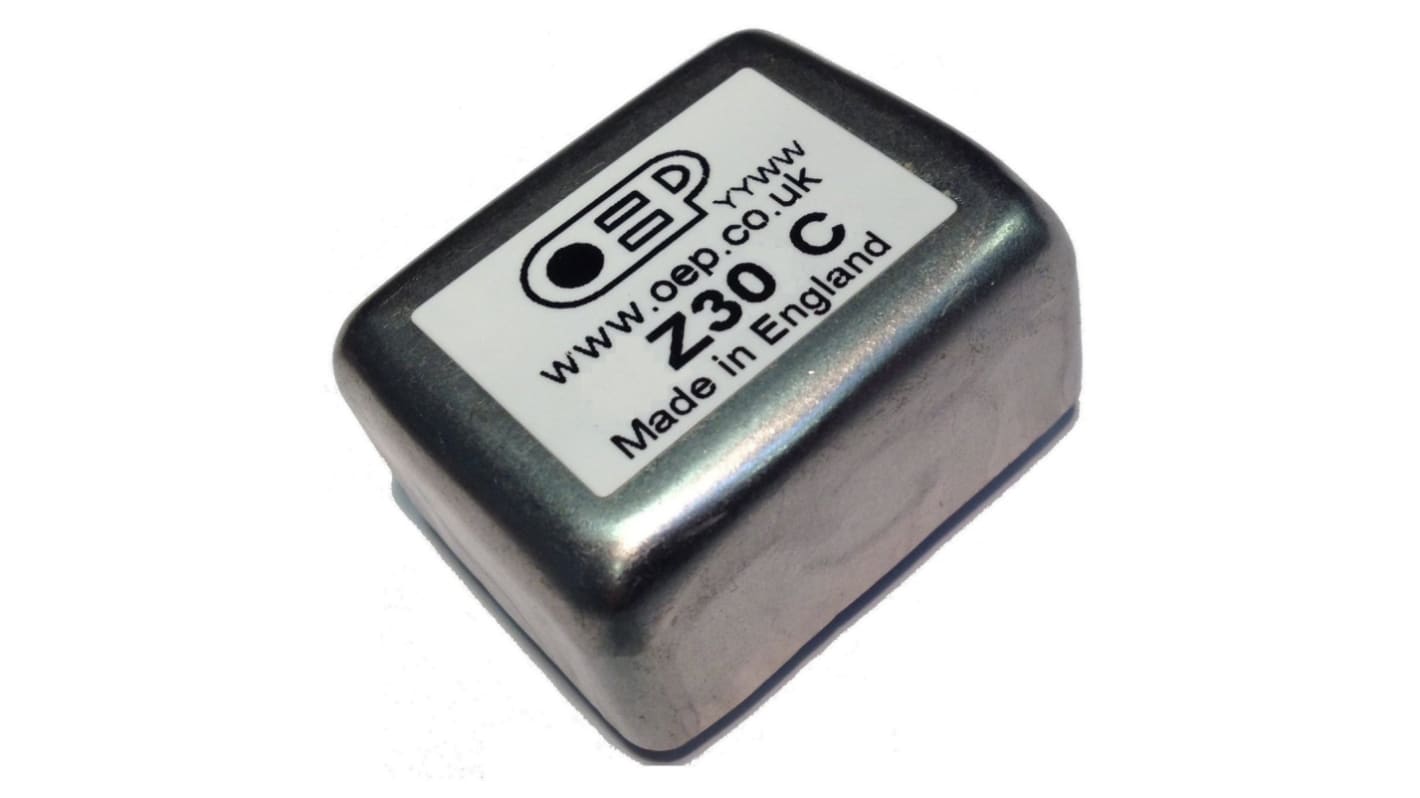

OEP 音频变压器, 初级200 Ω, 800 Ω, 次级5kΩ, 通孔安装, 匝数比1 + 1 : 5, 36 x 30 x 16mm
- RS 库存编号:
- 123-7235
- 制造商零件编号:
- Z30A23C
- 制造商:
- OEP
可享批量折扣
小计（1 件）*
¥579.48
(不含税)
¥654.81
(含税)
有库存
- 14 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 9 | RMB579.48 |
| 10 + | RMB559.18 |
* 参考价格
- RS 库存编号:
- 123-7235
- 制造商零件编号:
- Z30A23C
- 制造商:
- OEP
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | OEP | |
| 初级阻抗 | 200 Ω, 800 Ω | |
| 次级阻抗 | 5kΩ | |
| 初级直流电阻 | 42 Ω, 45 Ω | |
| 次级直流电阻 | 929Ω | |
| 尺寸 | 36 x 30 x 16mm | |
| 安装类型 | 通孔 | |
| 端接类型 | PC 引脚 | |
| 重量 | 57g | |
| 深度 | 16mm | |
| 长度 | 36mm | |
| 宽度 | 30mm | |
| 芯类型 | 叠片 | |
| 匝数比 | 1 + 1 : 5 | |
| 隔离电压 | 1000V | |
| 最低温度 | -20°C | |
| 结构 | 封闭式 | |
| 最高温度 | +70°C | |
| 最大工作频率 | 35kHz | |
| 最小工作频率 | 10Hz | |
| 选择全部 | ||
|---|---|---|
品牌 OEP | ||
初级阻抗 200 Ω, 800 Ω | ||
次级阻抗 5kΩ | ||
初级直流电阻 42 Ω, 45 Ω | ||
次级直流电阻 929Ω | ||
尺寸 36 x 30 x 16mm | ||
安装类型 通孔 | ||
端接类型 PC 引脚 | ||
重量 57g | ||
深度 16mm | ||
长度 36mm | ||
宽度 30mm | ||
芯类型 叠片 | ||
匝数比 1 + 1 : 5 | ||
隔离电压 1000V | ||
最低温度 -20°C | ||
结构 封闭式 | ||
最高温度 +70°C | ||
最大工作频率 35kHz | ||
最小工作频率 10Hz | ||
- COO (Country of Origin):
- GB
OEP Z30A23C 麦克风变压器
OEP Z30A23C 音频变压器具有多个磁性屏蔽。 这些变压器采用高导磁率合金制成，配有杂散磁通铜频带和静电屏幕，可将电气噪声降低高达 30db。
1 kHz、0.1 V 时，每个线圈的初级电感为 750 mH
1khz、0.1 V 时，并联初级绕组泄露电感在为 146 μH
对于串联绕组，10khz 时绕组间电容为 10khz
1khz、0.1 V 时，并联初级绕组泄露电感在为 146 μH
对于串联绕组，10khz 时绕组间电容为 10khz
产品应用信息
这些麦克风匹配变压器特别适合用于信号分割和阻抗匹配。 Z30A23C 音频变压器也可反向使用，用作降压变压器。
