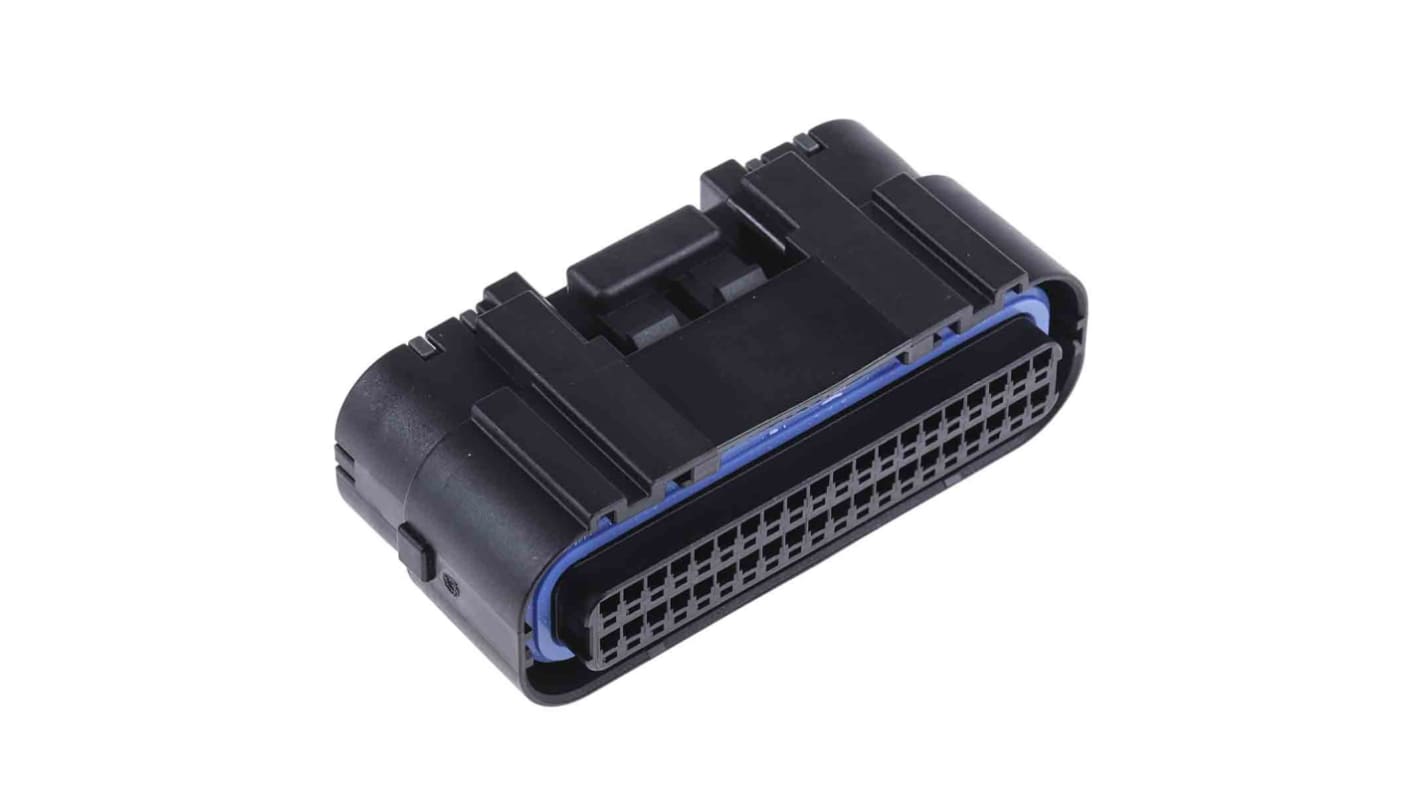

JAE 40芯 汽车连接器 母插, 2排 电缆安装, 黑色 压接, MX23A40SF1 MX23A系列
- RS 库存编号:
- 731-9020
- 制造商零件编号:
- MX23A40SF1
- 制造商:
- JAE
可享批量折扣
小计（1 件）*
¥166.92
(不含税)
¥188.62
(含税)
有库存
- 1 件将从其他地点发货
- 另外 155 件在 2026年4月09日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 24 | RMB166.92 |
| 25 - 99 | RMB160.24 |
| 100 + | RMB153.58 |
* 参考价格
- RS 库存编号:
- 731-9020
- 制造商零件编号:
- MX23A40SF1
- 制造商:
- JAE
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | JAE | |
| 产品类型 | 汽车连接器 | |
| 子类型 | 汽车连接器 | |
| 触点数目 | 40 | |
| 终端类型 | 压接 | |
| 电流 | 3A | |
| 性别 | 母插 | |
| 行数 | 2 | |
| 安装类型 | 电缆 | |
| 系列 | MX23A | |
| 颜色 | 黑色 | |
| 包含线 | 否 | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 125°C | |
| 深度 | 31.2mm | |
| 高度 | 23.2mm | |
| 宽度 | 64.1mm | |
| 标准/认证 | No | |
| 外壳材料 | 玻璃纤维增强聚对苯二甲酸丁二醇酯 | |
| 触点材料 | 铜合金 | |
| 触点电镀 | 锡 | |
| 选择全部 | ||
|---|---|---|
品牌 JAE | ||
产品类型 汽车连接器 | ||
子类型 汽车连接器 | ||
触点数目 40 | ||
终端类型 压接 | ||
电流 3A | ||
性别 母插 | ||
行数 2 | ||
安装类型 电缆 | ||
系列 MX23A | ||
颜色 黑色 | ||
包含线 否 | ||
最低工作温度 -40°C | ||
最高工作温度 125°C | ||
深度 31.2mm | ||
高度 23.2mm | ||
宽度 64.1mm | ||
标准/认证 No | ||
外壳材料 玻璃纤维增强聚对苯二甲酸丁二醇酯 | ||
触点材料 铜合金 | ||
触点电镀 锡 | ||
MX23A 40 路插座连接器组件
完整的 JAE MX23A 40 路连接器需要：外壳插座库存号 731-9020、橙色前盖库存号 731-9023、插座触点（压接）库存号 731-9027 以及仿真引脚（在插座外壳未完全加载所有空腔时使用）库存号 731-9036
JAE MX23A 系列
JAE MX23A 防水连接器可用于汽车工业（包括汽车、摩托车等）中的各种密封设备。
JAE MX23A 防水连接器通过在配接区放置密封环并在电线压接区放置垫圈进行密封，可完全防止进水。
JAE MX23A 防水连接器属于薄型，板安装高度为 18.3 mm，插座连接器高度最大为 22.2 mm。
JAE MX23A 防水连接器具有双片式结构的插座触点，以实现高可靠性。 该插座触点的前边缘还具有大倒角，以防止损坏垫圈。
JAE MX23A 防水连接器可确保插座触点完全插入其外壳，因为在前盖安装过程中可轻松检测到任何未完全插入的情况。
Note
有关 JAE MX23A 匹配的针座，请参见库存号 435-774
