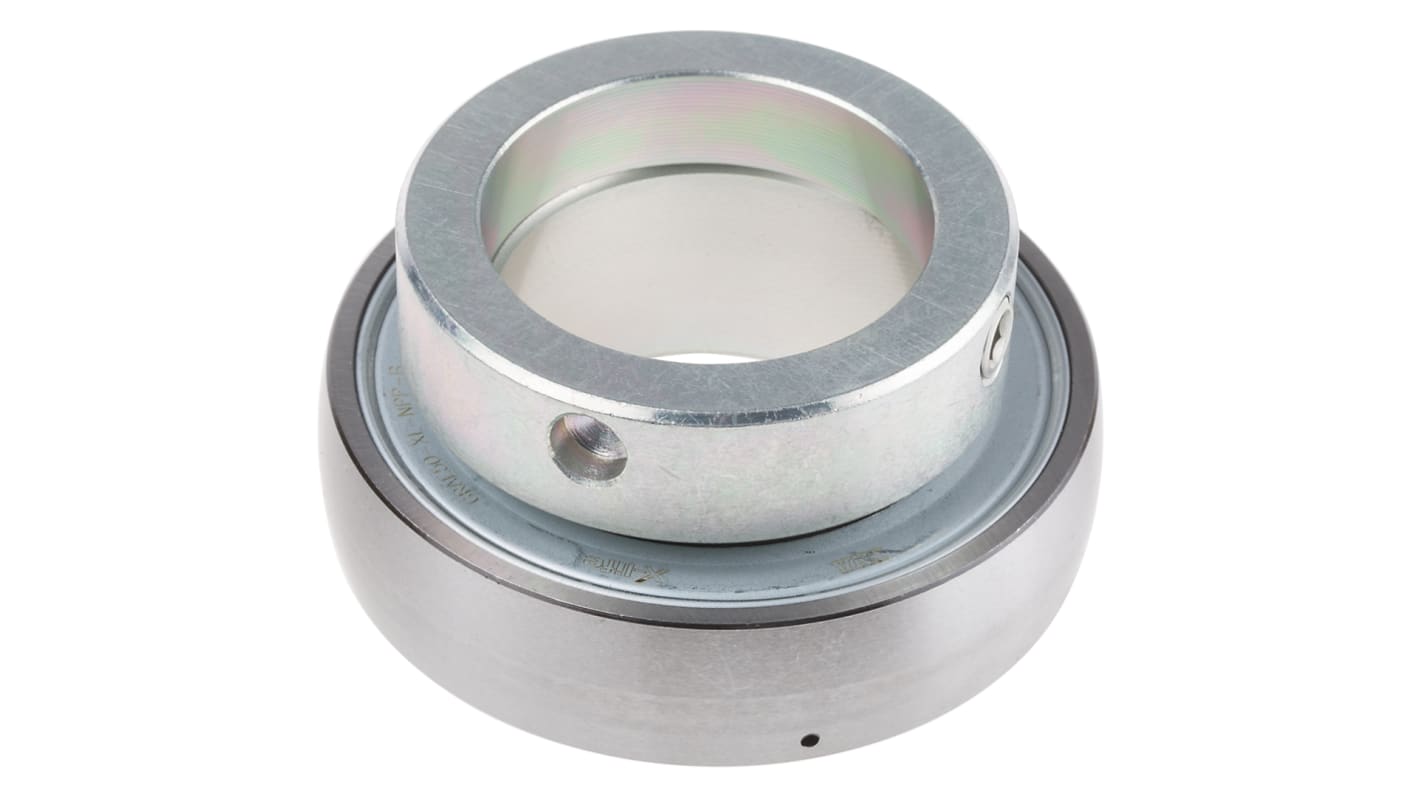

INA 钢制 轴承插件, 50 mm内径, 90 mm外径, GRAE50-XL-NPP-B, 23200 N静态负荷, 37500 N动态负荷
- RS 库存编号:
- 137-1816
- 制造商零件编号:
- GRAE50-XL-NPP-B
- 制造商:
- INA
可享批量折扣
小计（1 件）*
¥391.33
(不含税)
¥442.20
(含税)
库存信息目前无法查询
单位 | 每单位 |
|---|---|
| 1 - 12 | RMB391.33 |
| 13 - 24 | RMB383.50 |
| 25 + | RMB371.99 |
* 参考价格
- RS 库存编号:
- 137-1816
- 制造商零件编号:
- GRAE50-XL-NPP-B
- 制造商:
- INA
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | INA | |
| 产品类型 | 轴承插件 | |
| 内径 | 50 mm | |
| 外径 | 90 mm | |
| 材料 | 钢 | |
| 静态额定负荷 | 23200N | |
| 额定动负荷 | 37500N | |
| 终端类型 | 密封 | |
| 孔类型 | 并联 | |
| 标准/认证 | RoHS | |
| 选择全部 | ||
|---|---|---|
品牌 INA | ||
产品类型 轴承插件 | ||
内径 50 mm | ||
外径 90 mm | ||
材料 钢 | ||
静态额定负荷 23200N | ||
额定动负荷 37500N | ||
终端类型 密封 | ||
孔类型 并联 | ||
标准/认证 RoHS | ||
Schaeffler 轴承插件，内径 50mm，外径 90mm - GRAE50-XL-NPP-B
这款轴承插件属于Schaeffler 品牌，专为严苛的工业应用而设计。该款钢制轴承插件内径 50mm，外径 90mm，可承受机械系统中的高应力，确保在严苛条件下的使用寿命和可靠性。
特性和优点
• 采用耐用钢材制成，强度更高
• 能够承受高达 23200N 的静态负载
• 高达 37500N 的动态负载额定值，可靠性更高
应用
• 用于自动化机械的精确运动
• 适用于电动机和重型
• 适用于需要高性能的制造设备
• 用于可靠性至关重要的装配线
• 集成到汽车系统中以提高功能性
这些插件支持哪些额定负载以实现最佳性能？
它们的静态额定载荷为 23200N，动态额定载荷为 37500N，适用于高负载应用。
所用材料如何影响机械应用的性能？
钢结构增强了耐用性，使刀片能够承受恶劣的操作环境并减少长期磨损。
这些轴承插件在哪些情况下最有用？
这些插入件在工业制造或自动化系统等高压力情况下特别有用，因为可靠性和效率至关重要。
内径和外径在选择合适的轴承插件时有何意义？
特定的直径确保了其与机械的适当配合，这对于维持结构完整性和防止应用中的过早失效至关重要。
带偏心锁圈的径向插入式球轴承
Schaeffler 的 INA 经典径向外球面球轴承通过锁紧环安装在轴上。它们适用于旋转方向恒定的轴承配置，或在低速低载下用于旋转方向交替的轴承配置。
锁紧环最好沿旋转方向拧紧，并用平头螺钉固定。这种安装方法可防止轴损坏，并且易于再次松开。
P 型密封件由两个镀锌钢板垫圈组成，中间部分为丁腈橡胶 (NBR)，密封唇轴向预紧。
R 型密封件由两个向外延伸并向下倾斜的镀锌钢板垫圈组成，中间部分为丁腈橡胶 (NBR)，密封唇径向预紧。可更好地防止机械损伤。
由于延伸和倾斜钢板垫圈之间留有空间，因此可容纳大量的油脂。用于内圈两侧延伸的径向插入式球轴承。
为了保护密封唇免受机械损坏，外部钢板垫圈朝轴承内圈向下延伸相当长的距离。
除了带有球形外圈的轴承（GRAE..-NPP-B 和 GE..-KRR-B）外，还有圆柱形（RAE..-NPP 和 RALE..-NPP）
特性和优点
• 降低运营成本
• 由于润滑改善而减少维护
• 降低发热量
• 降低噪音
• 防止磨损腐蚀
• 轴径从 12mm到 60mm (RAE..NPP) 和 (GRAE..-NPP-B)
• 轴径从 20mm到 30mm (RALE..NPP)
• 轴径从 17mm到 120mm (GE..-KRR-B)
后缀
FA106 - 经过特殊噪音测试的轴承
B - 带有特殊外圈的轴承
NPP - 两侧唇形密封（P 型密封）
KRR - 两侧唇形密封（R 型密封）
