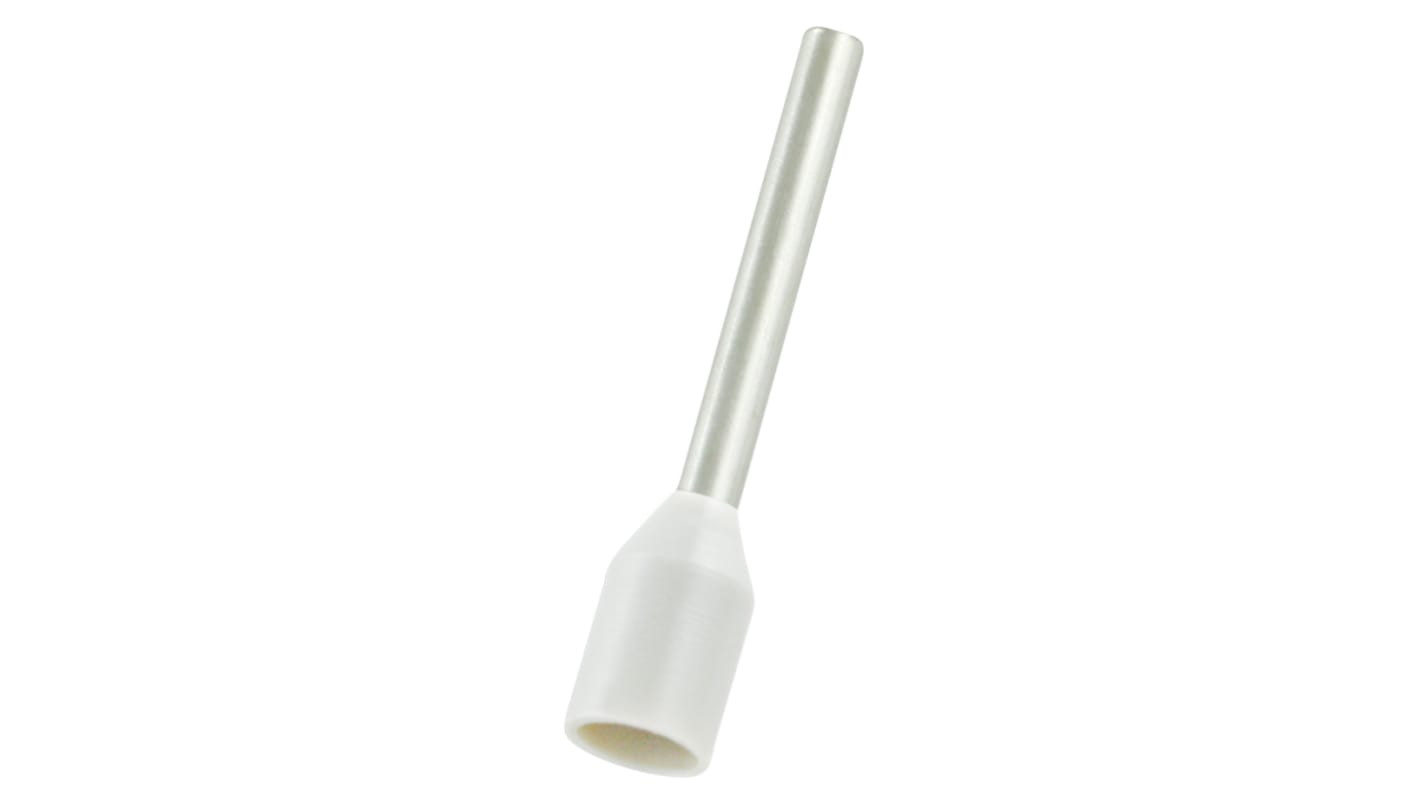

RS PRO 绝缘 鞋带套圈, 白色, Φ1.5 mm x 12 mm引脚, 最大电线尺寸 18 AWG, 总长18.5 mm

管型端子是一种金属管或套圈，带有由尼龙制成的模制彩色编码绝缘套。套圈套在多股电线的末端，压接后插入螺钉或弹簧夹连接中。

当多股电线的末端被剥皮并直接放在螺钉端子下时，电线的股线会在螺钉的压力下自然散开。一些股线会偏离。这会降低电气连接的质量，还可能导致电气短路。使用管型端子时，采用喇叭形设计的绝缘漏斗会捕获所有线束。然后，这些线束在套管中压接在一起。然后将压接的套管插入端子以建立电气连接

• 出色的电气连接

• 减少短路

• 德国彩色编码套管，便于识别套管尺寸

• 尼龙绝缘套管，可减少漏电、爬电和气体侵入

• 镀锡铜管，导电性出色

• 压接端子可反复插入和移除，而不会损坏电线末端

管型端子用于插入螺钉端子和接线板的多股线束。应用包括消费单元、断路器、电气控制面板和任何需要多股电线连接的设备。

选择正确尺寸的管型端子并剥去电线末端的皮。将电线剪至与端子相同的长度，然后将电线绞合在一起。将管型端子（先套上绝缘套圈）套在电线末端，直到电线股线与管末端齐平。使用棘轮压接工具，将套圈的金属管插入适当的压接部分（由工具上标记的尺寸指示）。挤压工具手柄，直到棘轮松开。最好使用棘轮压接工具，因为手柄将保持锁定状态，直到完成整个压接循环，从而防止部分压接。压接后的电线末端现已准备好插入连接端子

对于电线尺寸范围为 0.5 至 6 mm² 的套管，请使用库存号为 683-1605 的压接工具

对于电线尺寸范围为 10 至 25 mm² 的套管，请使用库存号为 683-1614 的套管，请使用库存号为 464-482 的压接钳

对于电线尺寸范围为 35 或 50 mm² 的套管，请使用库存号为 683-1605 683-1617
