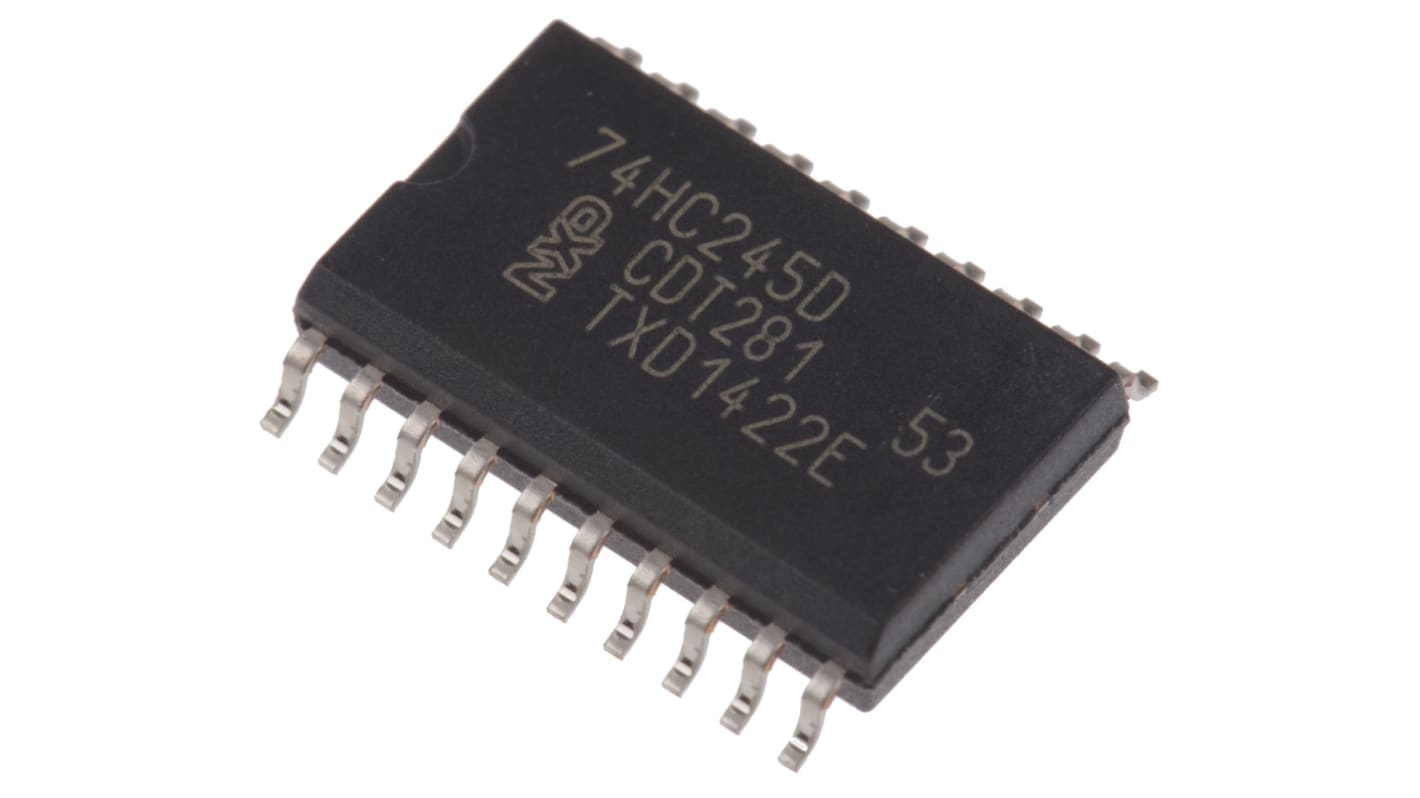

Nexperia 总线收发器, HC系列, 20针, CMOS输出, 每芯片8通道, SOIC, 贴片安装, 6 V
- RS 库存编号:
- 113-0174
- 制造商零件编号:
- 74HC245D,652
- 制造商:
- Nexperia
可享批量折扣
小计（1 件）*
¥4.29
(不含税)
¥4.85
(含税)
最后的 RS 库存
- 最终 8 个，准备发货
单位 | 每单位 |
|---|---|
| 1 - 4 | RMB4.29 |
| 5 - 9 | RMB4.22 |
| 10 - 19 | RMB4.11 |
| 20 - 99 | RMB4.01 |
| 100 + | RMB3.31 |
* 参考价格
- RS 库存编号:
- 113-0174
- 制造商零件编号:
- 74HC245D,652
- 制造商:
- Nexperia
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Nexperia | |
| 逻辑系列 | HC | |
| 逻辑功能 | 总线收发器 | |
| 每片芯片元件数目 | 1 | |
| 每片芯片通道数目 | 8 | |
| 极性 | 非反相 | |
| 安装类型 | 贴片 | |
| 封装类型 | SOIC | |
| 引脚数目 | 20 | |
| 输入电平 | CMOS | |
| 输出电平 | CMOS | |
| 最大高电平输出电流 | -7.8mA | |
| 最大低电平输出电流 | 7.8mA | |
| 最长传播延迟时间@最长CL | 90 ns@ 2 V | |
| 最低工作温度 | -40°C | |
| 宽度 | 7.6mm | |
| 尺寸 | 13 x 7.6 x 2.45mm | |
| 高度 | 2.45mm | |
| 最高工作温度 | +125 °C | |
| 最大工作电源电压 | 6 V | |
| 长度 | 13mm | |
| 最小工作电源电压 | 2 V | |
| 传输延迟测试条件 | 50pF | |
| 选择全部 | ||
|---|---|---|
品牌 Nexperia | ||
逻辑系列 HC | ||
逻辑功能 总线收发器 | ||
每片芯片元件数目 1 | ||
每片芯片通道数目 8 | ||
极性 非反相 | ||
安装类型 贴片 | ||
封装类型 SOIC | ||
引脚数目 20 | ||
输入电平 CMOS | ||
输出电平 CMOS | ||
最大高电平输出电流 -7.8mA | ||
最大低电平输出电流 7.8mA | ||
最长传播延迟时间@最长CL 90 ns@ 2 V | ||
最低工作温度 -40°C | ||
宽度 7.6mm | ||
尺寸 13 x 7.6 x 2.45mm | ||
高度 2.45mm | ||
最高工作温度 +125 °C | ||
最大工作电源电压 6 V | ||
长度 13mm | ||
最小工作电源电压 2 V | ||
传输延迟测试条件 50pF | ||
74HC 系列，Nexperia
高速 CMOS 逻辑
工作电压：2 至 6 V
兼容性：输入 CMOS、输出 CMOS
工作电压：2 至 6 V
兼容性：输入 CMOS、输出 CMOS
74HC245、74HCT245 是 8 位收发器，带 3 态输出。该设备具有一个输出使能 (OE) 和用于方向控制的发送/接收 (DIR)。OE 上的高电平使输出呈现高阻抗断开状态。输入包括钳位二极管。这可以使用限流电阻器将输入口连接到超过 VCC 的电压。
混合 5 V 和 3.3 V 应用
改进电流驱动和电压信号级别
改进复杂布局的信号完整性
宽电源电压范围
低传播延迟
注册选项
TTL 输入选项
源端接电阻器选项
过电压容差选项
总线保持选项
关键应用
电信基础设施
工业控制
测试系统
改进电流驱动和电压信号级别
改进复杂布局的信号完整性
宽电源电压范围
低传播延迟
注册选项
TTL 输入选项
源端接电阻器选项
过电压容差选项
总线保持选项
关键应用
电信基础设施
工业控制
测试系统
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
