产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Nexperia
	产品类型	总线收发器
	逻辑系列	LVC
	逻辑功能	总线收发器
	通道数目	8
	极性	非反相
	安装类型	表面

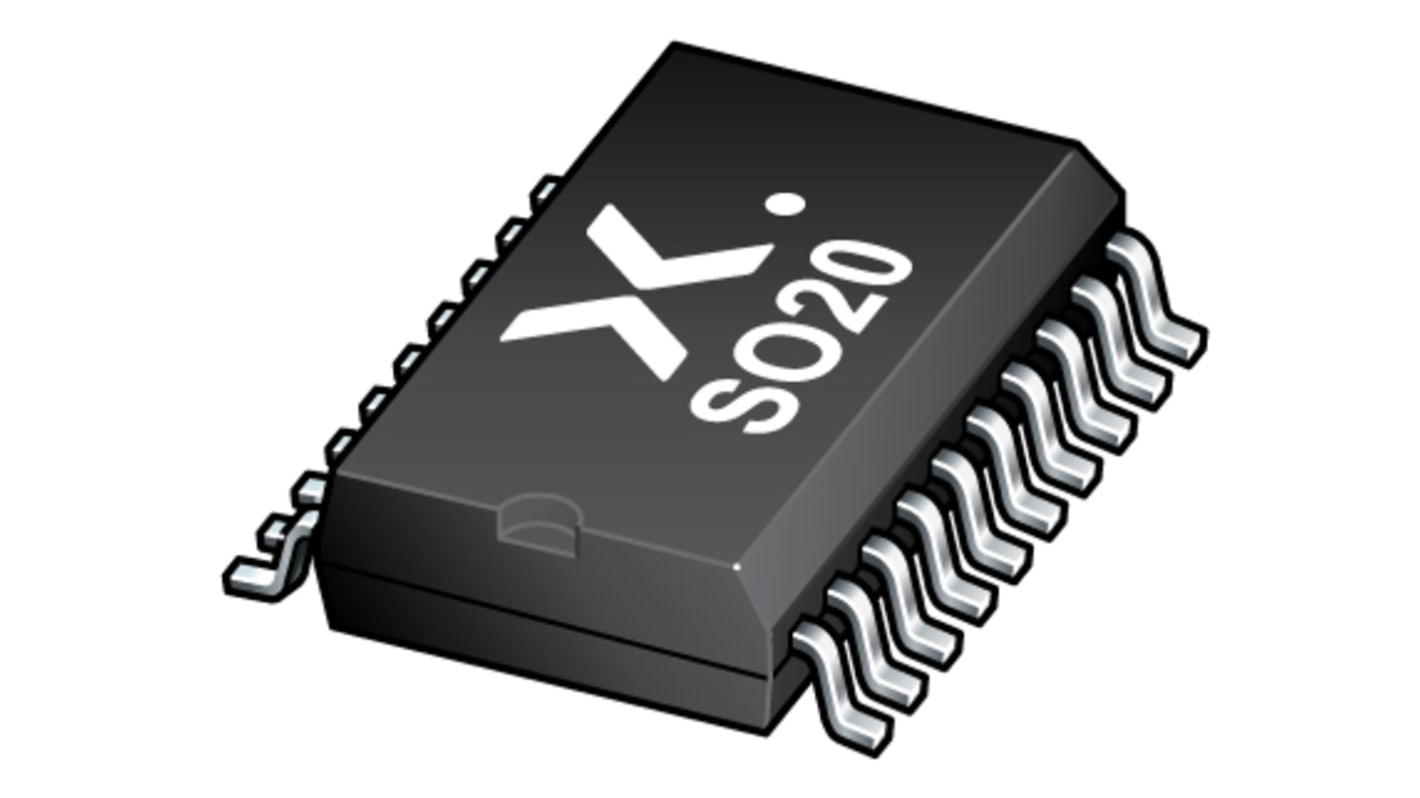

	包装类型	SO
	引脚数目	20
	最低电源电压	1.2V
	输入电平	CMOS
	最大电源电压	3.6V
	输出电平	CMOS, CMOS TTL, TTL
	最长传播延迟时间 @ CL	8ns
	最低工作温度	-40°C
	最高工作温度	125°C
	最大高电平输出电流	-24mA
	长度	13mm
	最大低电平输出电流	24mA
	系列	74LVC
	高度	2.45mm
	标准/认证	No
	宽度	7.6mm
	汽车标准	否
	输出类型	3 状态

	选择全部
	品牌 Nexperia
	产品类型总线收发器
	逻辑系列 LVC
	逻辑功能总线收发器
	通道数目 8
	极性非反相
	安装类型表面
	包装类型 SO
	引脚数目 20
	最低电源电压 1.2V
	输入电平 CMOS
	最大电源电压 3.6V
	输出电平 CMOS, CMOS TTL, TTL
	最长传播延迟时间 @ CL 8ns
	最低工作温度 -40°C
	最高工作温度 125°C
	最大高电平输出电流 -24mA
	长度 13mm
	最大低电平输出电流 24mA
	系列 74LVC
	高度 2.45mm
	标准/认证 No
	宽度 7.6mm
	汽车标准否
	输出类型 3 状态

74LVC245A、74LVCH245A 是 8 位收发器,具有发送和接收方向的非反相 3 状态总线兼容输出。该设备具有输出使能 (OE) 输入,便于串联,以及用于方向控制的发送/接收 (DIR) 输入。OE控制输出,确保总线有效隔离。输入可采用 3.3 V 或 5 V 器件驱动。禁用时,可将高达 5.5 V 的电压施加到输出端。

8 V容差输入/输出,用于与5 V逻辑接口连接

1.2 V 至 3.6 V 的宽电源电压范围

CMOS 低功耗

带 TTL 电平的直接接口

Nexperia 总线收发器, 非反相, 20针, CMOS, CMOS TTL, TTL输出, 8通道, SO, 1.2 V→3.6V, 74LVC系列
