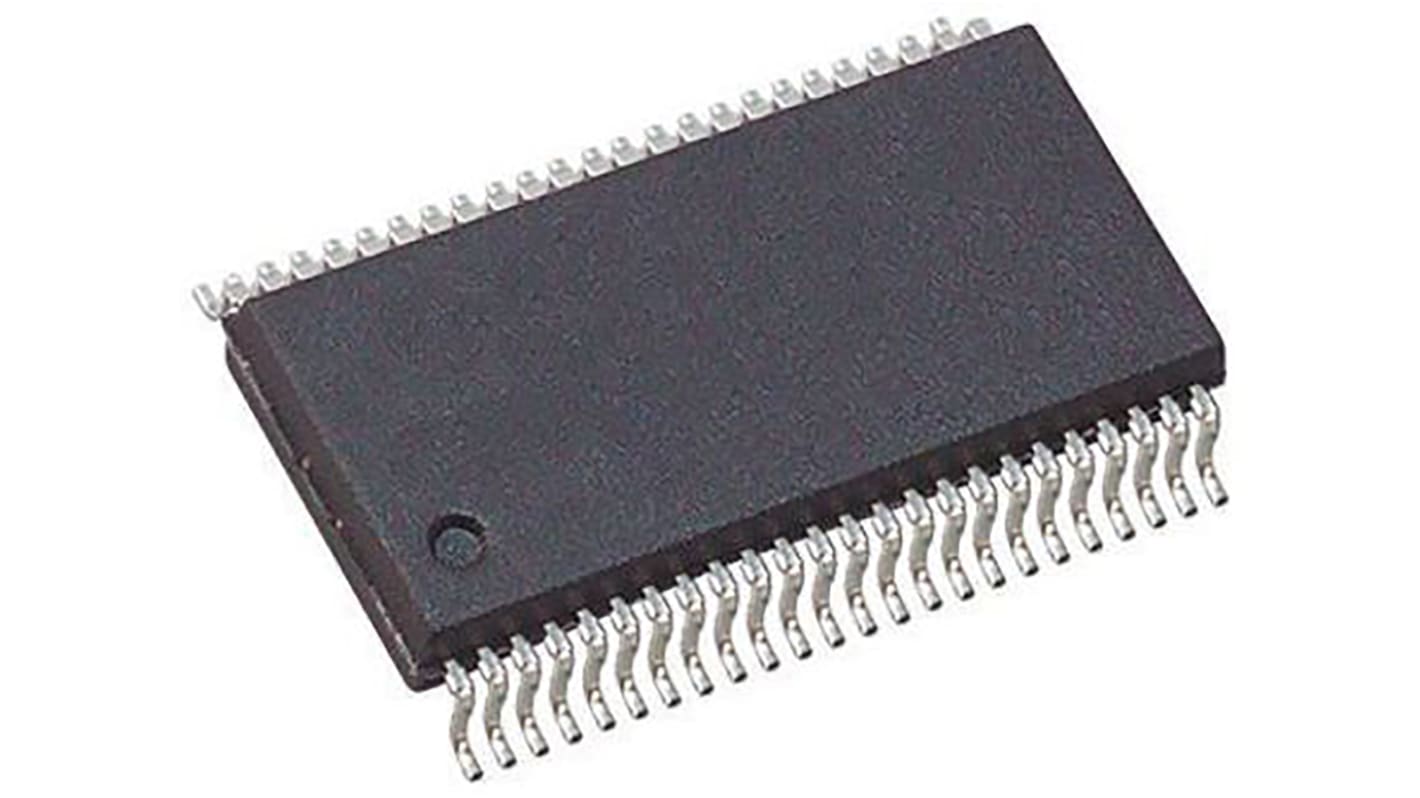

Texas Instruments 总线收发器, 74LVC系列, 48针, LVTTL输出, 每芯片16通道, TSSOP, 贴片安装, 3.6 V
- RS 库存编号:
- 796-8212
- 制造商零件编号:
- SN74LVC16245ADGGR
- 制造商:
- Texas Instruments
可享批量折扣
小计（1 包，共 5 件）*
¥49.07
(不含税)
¥55.45
(含税)
有库存
- 另外 1,270 件在 2025年12月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 5 - 495 | RMB9.814 | RMB49.07 |
| 500 - 995 | RMB9.522 | RMB47.61 |
| 1000 + | RMB9.238 | RMB46.19 |
* 参考价格
- RS 库存编号:
- 796-8212
- 制造商零件编号:
- SN74LVC16245ADGGR
- 制造商:
- Texas Instruments
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Texas Instruments | |
| 逻辑系列 | 74LVC | |
| 逻辑功能 | 总线收发器 | |
| 每片芯片元件数目 | 1 | |
| 每片芯片通道数目 | 16 | |
| 极性 | 非反相 | |
| 安装类型 | 贴片 | |
| 封装类型 | TSSOP | |
| 引脚数目 | 48 | |
| 输入电平 | CMOS，TTL | |
| 输出电平 | LVTTL | |
| 最大高电平输出电流 | -24mA | |
| 最大低电平输出电流 | 24mA | |
| 最长传播延迟时间@最长CL | 4 ns@ 3.3 V | |
| 传输延迟测试条件 | 50pF | |
| 最低工作温度 | -40 °C | |
| 长度 | 12.6mm | |
| 尺寸 | 12.6 x 6.2 x 1.05mm | |
| 最大工作电源电压 | 3.6 V | |
| 宽度 | 6.2mm | |
| 最高工作温度 | +85 °C | |
| 高度 | 1.05mm | |
| 最小工作电源电压 | 1.65 V | |
| 选择全部 | ||
|---|---|---|
品牌 Texas Instruments | ||
逻辑系列 74LVC | ||
逻辑功能 总线收发器 | ||
每片芯片元件数目 1 | ||
每片芯片通道数目 16 | ||
极性 非反相 | ||
安装类型 贴片 | ||
封装类型 TSSOP | ||
引脚数目 48 | ||
输入电平 CMOS，TTL | ||
输出电平 LVTTL | ||
最大高电平输出电流 -24mA | ||
最大低电平输出电流 24mA | ||
最长传播延迟时间@最长CL 4 ns@ 3.3 V | ||
传输延迟测试条件 50pF | ||
最低工作温度 -40 °C | ||
长度 12.6mm | ||
尺寸 12.6 x 6.2 x 1.05mm | ||
最大工作电源电压 3.6 V | ||
宽度 6.2mm | ||
最高工作温度 +85 °C | ||
高度 1.05mm | ||
最小工作电源电压 1.65 V | ||
74LVC 系列总线收发器，Texas Instruments
Texas Instruments 74LVC 系列低电压 CMOS 逻辑 IC 的总线接收器系列。 74LVC 系列使用硅门 CMOS 技术，设计用于在 3.3V 下工作，与 5V 系统相比可明显降低功耗。
工作电压：1.65 至 3.6V
5V 容差的输入
兼容性：输入 LVTTL/TTL，输出 LVCMOS
按 JESD 17标准，闩锁效应性能超过 250 mA
ESD 保护超过 JESD 22
5V 容差的输入
兼容性：输入 LVTTL/TTL，输出 LVCMOS
按 JESD 17标准，闩锁效应性能超过 250 mA
ESD 保护超过 JESD 22
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
