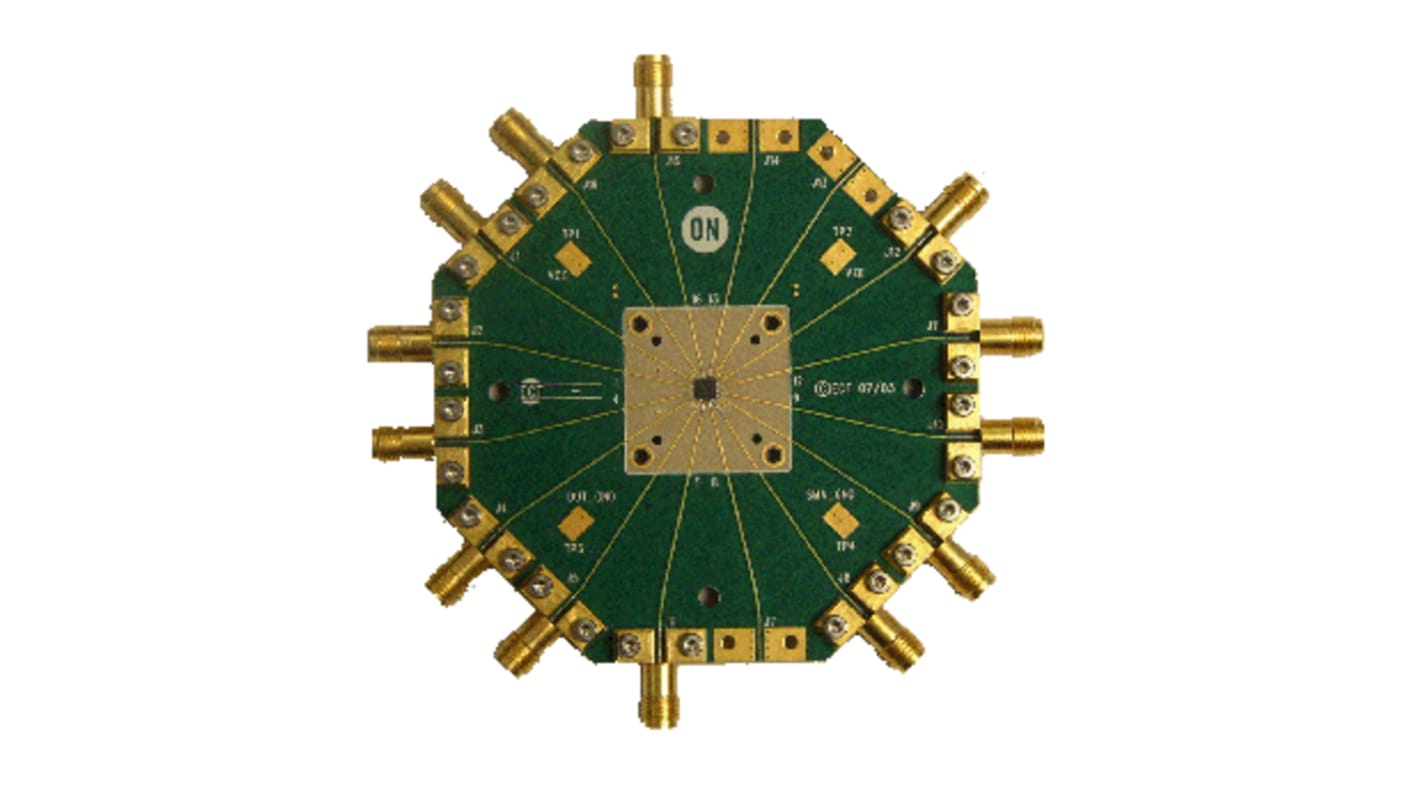

onsemi 时钟扇出缓冲器, 评估测试板, 用于评估NB6L14MNG

NB6L14 是 3.0 GHz 差分 1:4 LVPECL 扇出缓冲器。差分输入包含内部 50Ω 端接电阻器，可通过 VT 引脚访问。此功能允许 NB6L14 接受各种逻辑标准，如 LVPECL、LVCMOS、LVTTL、CML 或 LVDS 逻辑电平。VREF_AC 参考输出可用于重偏置电容器耦合差分或单端输入信号。1:4 扇出设计经过优化，适用于低输出偏斜应用。NB6L14 是 ECLinPS MAX 高性能时钟和数据产品系列的一员。
