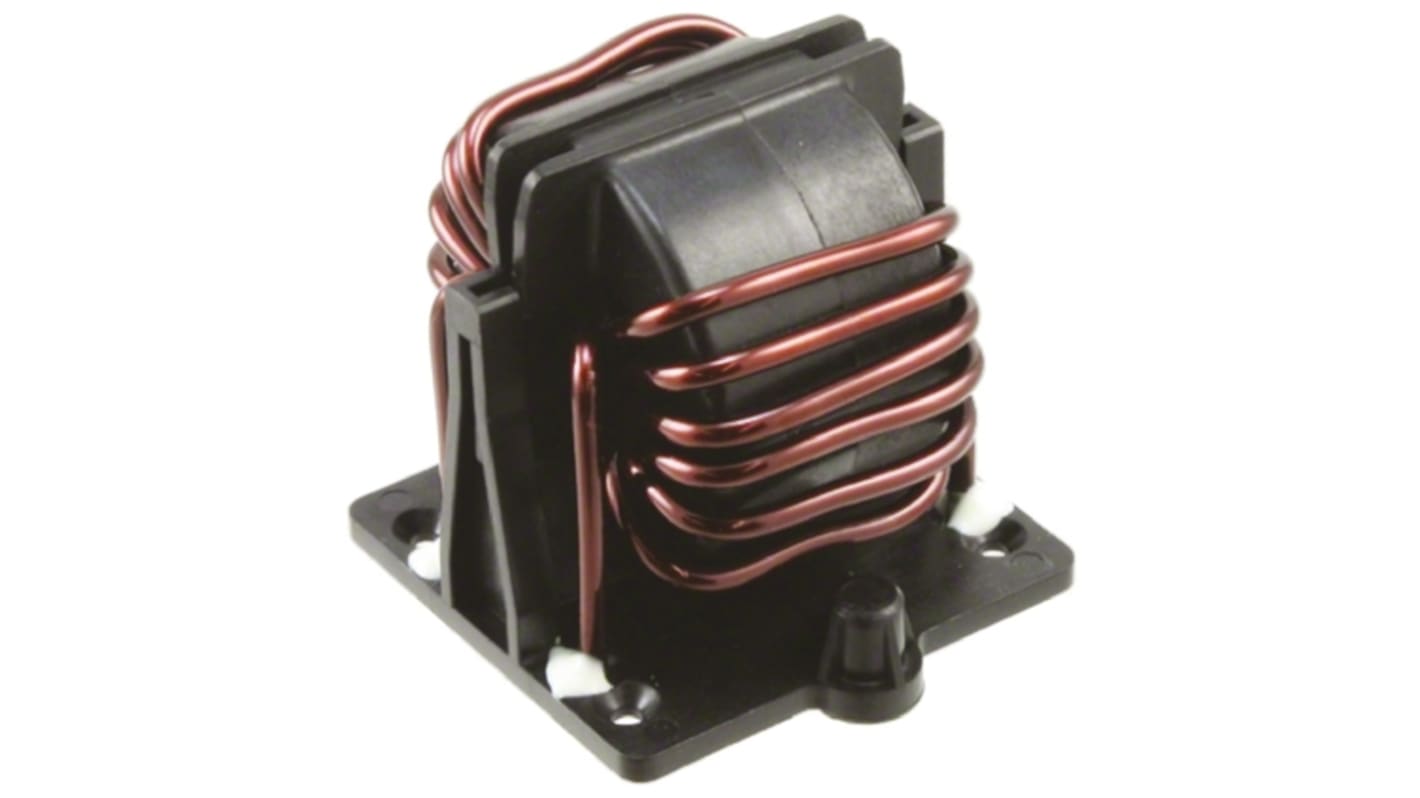

Schaffner 16 A 共模扼流, 1 mH 4.6 mΩ 600/1000 V ac/dc, 125 °C, -40 °C, RB系列
- RS 库存编号:
- 170-5167
- 制造商零件编号:
- RB6522-16-1M0
- 制造商:
- Schaffner
可享批量折扣
小计（1 盒，共 50 件）*
¥5,969.00
(不含税)
¥6,745.00
(含税)
暂时缺货
- 50 件在 2026年5月28日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Box* |
|---|---|---|
| 50 - 50 | RMB119.38 | RMB5,969.00 |
| 100 - 150 | RMB116.395 | RMB5,819.75 |
| 200 + | RMB114.604 | RMB5,730.20 |
* 参考价格
- RS 库存编号:
- 170-5167
- 制造商零件编号:
- RB6522-16-1M0
- 制造商:
- Schaffner
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Schaffner | |
| 电感值 | 1 mH | |
| 产品类型 | 共模扼流 | |
| 系列 | RB | |
| 最大直流电流 | 16A | |
| 测试频率 | 1 kHz | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 125°C | |
| 行数： | 3 | |
| 汽车标准 | 否 | |
| 引脚数目 | 12 | |
| 安装类型 | 径向 | |
| 电感器电压 | 600/1000 V ac/dc | |
| 电感容差 | -30 to 50 % | |
| 最大自谐振频率 | 400Hz | |
| 长度 | 45mm | |
| 深度 | 46.93mm | |
| 高度 | 52mm | |
| 标准/认证 | No | |
| 端接 | 焊垫 | |
| 最大直流电阻值 | 4.6mΩ | |
| 选择全部 | ||
|---|---|---|
品牌 Schaffner | ||
电感值 1 mH | ||
产品类型 共模扼流 | ||
系列 RB | ||
最大直流电流 16A | ||
测试频率 1 kHz | ||
最低工作温度 -40°C | ||
最高工作温度 125°C | ||
行数： 3 | ||
汽车标准 否 | ||
引脚数目 12 | ||
安装类型 径向 | ||
电感器电压 600/1000 V ac/dc | ||
电感容差 -30 to 50 % | ||
最大自谐振频率 400Hz | ||
长度 45mm | ||
深度 46.93mm | ||
高度 52mm | ||
标准/认证 No | ||
端接 焊垫 | ||
最大直流电阻值 4.6mΩ | ||
Schaffner RB Series Common Mode Chokes
Characteristics
径向通孔电感器，垂直或水平印刷电路板格式
最大电流高达 50 A
高饱和度磁芯材料
小尺寸和开放式结构，方便对流或强制冷却
工作温度：-40°C → +125°C
Applications
交流和直流线路上 EMI 噪音滤波
开关模式电源和 UPS
充电站、快速充电器和转换器
电源滤波，适合中等功率范围驱动器
