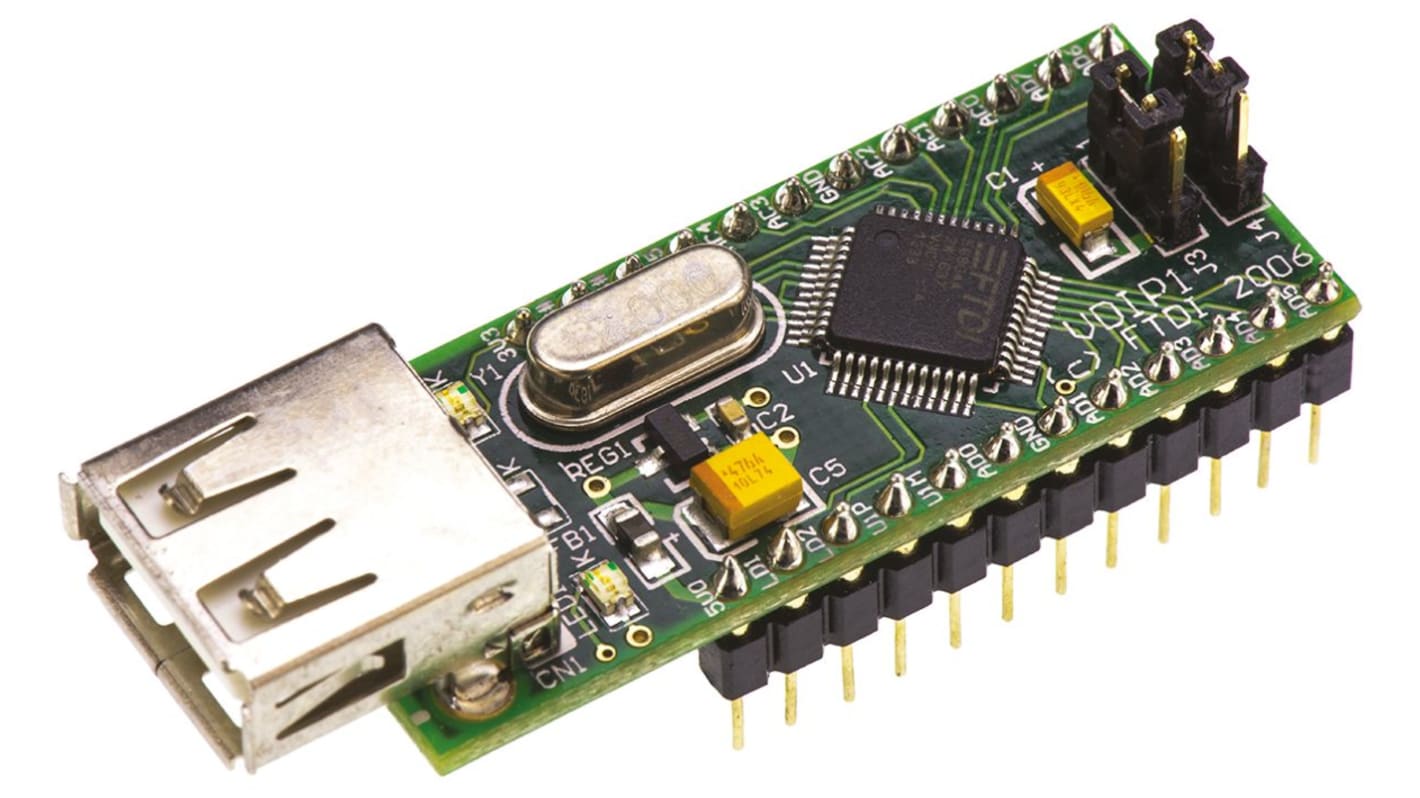

FTDI Chip usb 模块是 mcu 到嵌入式 usb 主机控制器开发套件，用于 VNC1L ic 设备。它在印刷电路板上提供、设计用于安装到 24 引脚直流插座、并通过其 ad 和交流总线引脚访问设备上的 art 、并行先进先出和 spi 接口引脚。这可以处理 usb 主机接口和数据传输功能、但由于内置 mcu 和嵌入式闪存、 vinculum 还可以封装 usb 设备类。当连接到 usb 闪存驱动器等大容量存储设备时、它还通过易于实施的命令集透明地处理通过 art 、 spi 或并行先进先出接口通信的文件结构。它特别适用于开发和 Rapid VNC1L 设计、其极具吸引力的数量折扣结构使此模块适用于集成到低和中等体积的成品设计中。
特点和优势
usb 单 ’a 型 usb 插座，可与 usb 外围设备连接 第二个 usb 接口端口可通过模块引脚提供（如果需要） 跳线可选的 art 、并行先进先出或 spi mcu 接口 通过 usb 连接提供单个 5V 电源输入 通过 usb 闪存编程或更新固件 磁盘或通过 uar/ 并行先进先出 /spi 接口 电源和交通指示灯 led 200mA 电源输出时具有 3.3v 辅助电源、用于为外部逻辑供电 VNC1L 固件编程控制引脚 prog# 和 reset# 被引入跳线接口
