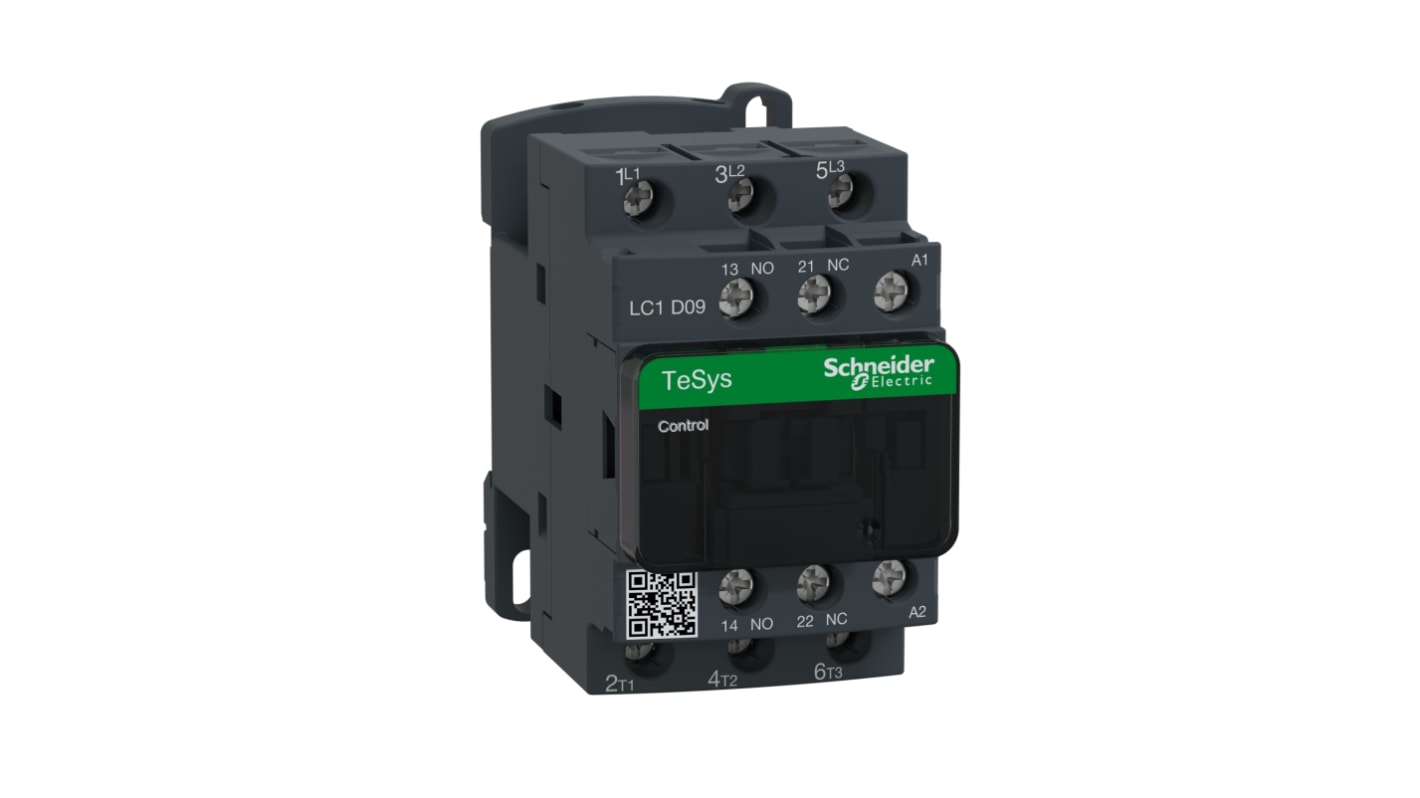

Schneider Electric 电机控制, 电阻负载 接触器, 4 kW, 线圈230V 交流, 触点9 A, 690V 交流 230V 交流, 3极, 3 否 LC1D系列
- RS 库存编号:
- 394-9790
- Distrelec 货号:
- 136-22-603
- 制造商零件编号:
- LC1D09P7
- 制造商:
- Schneider Electric
可享批量折扣
小计（1 件）*
¥119.34
(不含税)
¥134.85
(含税)
按制造商备货
- 可在 2026年5月04日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 5 | RMB119.34 |
| 6 - 11 | RMB116.95 |
| 12 + | RMB115.20 |
* 参考价格
Better World
我们的Better World产品系列使您可以轻松选择值得信赖的更环保的产品。 点击此处了解更多。
- RS 库存编号:
- 394-9790
- Distrelec 货号:
- 136-22-603
- 制造商零件编号:
- LC1D09P7
- 制造商:
- Schneider Electric
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Schneider Electric | |
| 线圈电压 | 230V 交流 | |
| 产品类型 | 接触器 | |
| 极数 | 3 | |
| 触点电压 | 690V 交流 | |
| 触点电流 | 9A | |
| 额定功率 | 4kW | |
| 系列 | LC1D | |
| 安装类型 | DIN 导轨 | |
| 功能 | 电机控制, 电阻负载 | |
| 正常状态配置 | 3 否 | |
| 辅助触点数 | 2 | |
| 辅助触点配置 | 1 NO/1 NC | |
| 接端类型 | 螺钉 | |
| 最低工作温度 | -5°C | |
| 接触器应用 | 电机控制, 电阻负载 | |
| 控制电路电压 Uc | 230V 交流 | |
| 工作电流 Ie | 9A | |
| 最高工作温度 | 60°C | |
| 深度 | 84mm | |
| 宽度 | 45mm | |
| 标准/认证 | EAC, IEC, RoHS, UL, CCC, CSA | |
| 长度 | 77mm | |
| Better World产品 | 是 | |
| 刀和掷配置 | 3P | |
| 选择全部 | ||
|---|---|---|
品牌 Schneider Electric | ||
线圈电压 230V 交流 | ||
产品类型 接触器 | ||
极数 3 | ||
触点电压 690V 交流 | ||
触点电流 9A | ||
额定功率 4kW | ||
系列 LC1D | ||
安装类型 DIN 导轨 | ||
功能 电机控制, 电阻负载 | ||
正常状态配置 3 否 | ||
辅助触点数 2 | ||
辅助触点配置 1 NO/1 NC | ||
接端类型 螺钉 | ||
最低工作温度 -5°C | ||
接触器应用 电机控制, 电阻负载 | ||
控制电路电压 Uc 230V 交流 | ||
工作电流 Ie 9A | ||
最高工作温度 60°C | ||
深度 84mm | ||
宽度 45mm | ||
标准/认证 EAC, IEC, RoHS, UL, CCC, CSA | ||
长度 77mm | ||
Better World产品 是 | ||
刀和掷配置 3P | ||
豁免
- COO (Country of Origin):
- FR
Schneider Electric LC1D 系列接触器,230V 交流线圈电压,9A 额定电流 - LC1D09P7
该接触器专为电气系统内的高效电机控制应用而设计。3 极设计支持 230V 交流线圈电压,触点额定电流为 9A。该产品长 77mm、宽 45mm、深 86mm,兼具紧凑性和强大功能。它属于 TeSys D 系列,适用于各种电气任务。
特性和优点
• 额定触点电流为 9A,便于可靠的电机控制
• 最高工作温度为 +60°C,更加耐用
• 采用螺丝端子连接，安装简单
• 专为 DIN 导轨安装而设计,简化了与面板的集成
• 具有 1 常开 + 1 常闭辅助触点,可提高通用性
• 与高达 690V 交流的各种电气应用兼容
应用
• 用于控制工业机械中的电机
• 用于电气开关设备的自动化系统
• 集成到配电面板中,用于负载管理
• 适用于暖通空调系统,可提高运行效率
• 用于可再生能源系统的电机控制任务
230V 交流线圈电压在运行过程中有何意义?
230V 交流线圈电压确保与常见电源兼容,使接触器能够在标准电气应用中高效运行,无需专业设置。
该接触器如何处理不同的电机额定功率?
它能有效管理电机功率,额定电压高达 5.5kW,可在不同应用中灵活控制各种类型的电机。
此接触器是否可在极端温度环境中使用?
是,它的设计工作温度范围为 -40°C 至 +60°C,适用于工业环境中遇到的各种环境条件。
支持哪些类型的布线连接?
它采用螺钉夹接线端子连接,用于电源和控制电路,可确保与柔性电缆或实心电缆牢固可靠地连接。
辅助触点配置如何增强功能？
1 常开 + 1 常闭配置允许互锁和附加控制电路,允许在电机控制应用中创建更复杂的控制序列。
该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com
