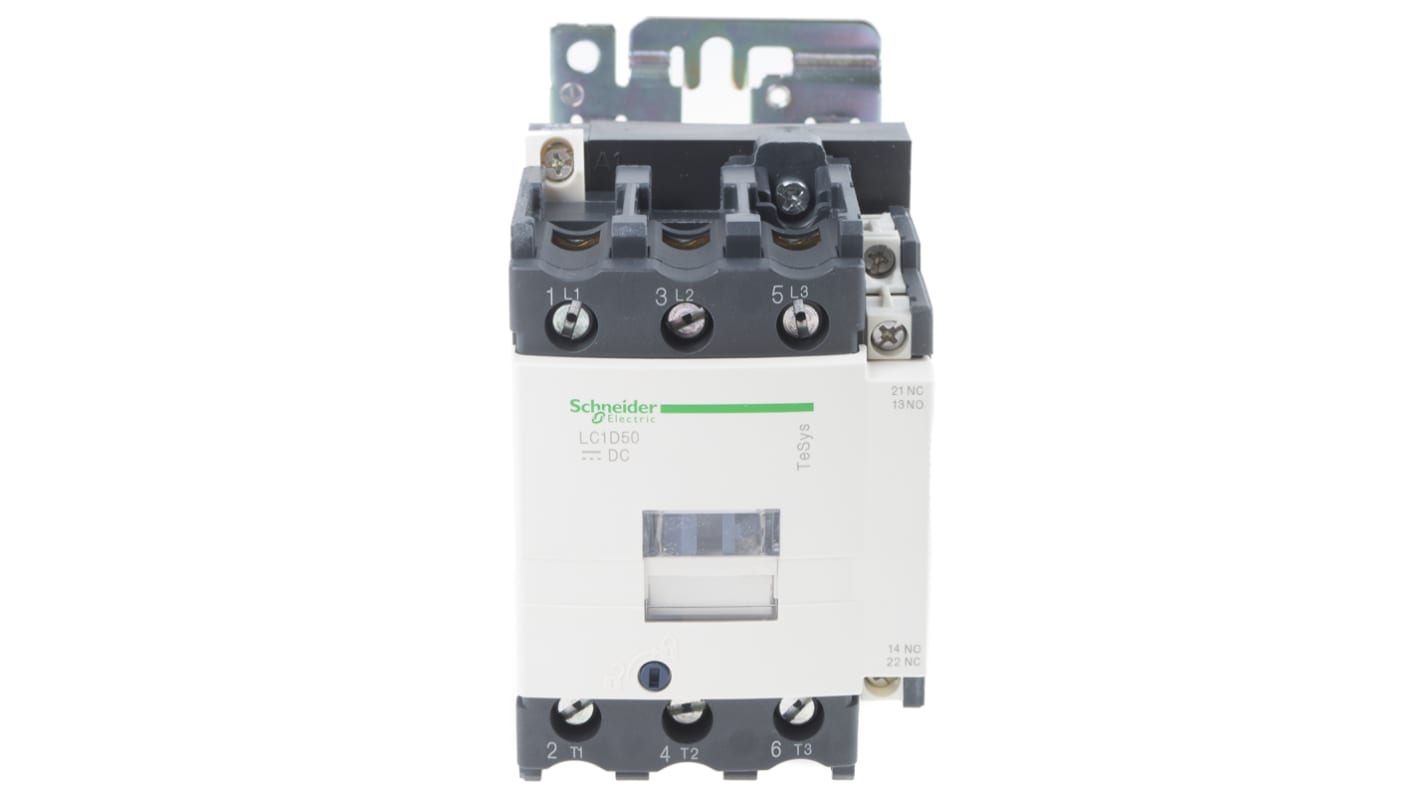

Schneider Electric 接触器, 22 kW, 线圈24 V 直流, 触点50 A, 600 V 交流, 3P, 3 常开, LC1D系列
- RS 库存编号:
- 818-8439
- 制造商零件编号:
- LC1D50BD
- 制造商:
- 施耐德电气
不可供应
RS 不再对该产品备货。
- RS 库存编号:
- 818-8439
- 制造商零件编号:
- LC1D50BD
- 制造商:
- 施耐德电气
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | 施耐德电气 | |
| 线圈电压 | 24 V 直流 | |
| 极数 | 3 | |
| 触点额定电压 | 600 V 交流 | |
| 触点额定电流 | 50 A | |
| 范围 | TeSys D | |
| 额定功率 | 22 kW | |
| 系列 | LC1D | |
| 正常状态配置 | 3 常开 | |
| 辅助触点数目 | 2 | |
| 接端类型 | 螺钉 | |
| 长度 | 85mm | |
| 宽度 | 127mm | |
| 深度 | 171mm | |
| 最高工作温度 | +70°C | |
| 最低工作温度 | -40°C | |
| 选择全部 | ||
|---|---|---|
品牌 施耐德电气 | ||
线圈电压 24 V 直流 | ||
极数 3 | ||
触点额定电压 600 V 交流 | ||
触点额定电流 50 A | ||
范围 TeSys D | ||
额定功率 22 kW | ||
系列 LC1D | ||
正常状态配置 3 常开 | ||
辅助触点数目 2 | ||
接端类型 螺钉 | ||
长度 85mm | ||
宽度 127mm | ||
深度 171mm | ||
最高工作温度 +70°C | ||
最低工作温度 -40°C | ||
不符合
- COO (Country of Origin):
- CZ
Schneider Electric 3 极接触器 - LC1 系列
Schneider Electric LC1 接触器结合了较长的机械和电气寿命，可提供高度可靠的接触器。LC1 接触器提供快速简便的设置，同时符合国际标准。
特性和优点
• 通常，应用包括电阻负载和电机控制
• 高度可靠
• 卓越品质
• 易于安装的配件
• 内置线圈抑制
• 3 个常开极
• 1 个常开 + 1 个常闭辅助触点组合
• 关闭时的操作时间
• 后缀为 BL 的接触器可接受前装辅助触点块，但仅限 2 触点版本，不接受侧装触点
• 高度可靠
• 卓越品质
• 易于安装的配件
• 内置线圈抑制
• 3 个常开极
• 1 个常开 + 1 个常闭辅助触点组合
• 关闭时的操作时间
• 后缀为 BL 的接触器可接受前装辅助触点块，但仅限 2 触点版本，不接受侧装触点
使用类别 AC1 和 AC3 对于 TeSys 接触器意味着什么？
接触器使用类别根据要控制的负载类型和操作周期条件定义电流接通和断开值。
AC-1：这适用于功率因数至少为 0.95 的所有交流设备。使用示例：电阻负载、加热、配电。
AC-3：这适用于在电机运行时发生断开的鼠笼式电机。使用示例：所有鼠笼式电机、电梯、自动扶梯、传送带、斗式提升机、压缩机、泵、搅拌器、空调机组。
AC-1：这适用于功率因数至少为 0.95 的所有交流设备。使用示例：电阻负载、加热、配电。
AC-3：这适用于在电机运行时发生断开的鼠笼式电机。使用示例：所有鼠笼式电机、电梯、自动扶梯、传送带、斗式提升机、压缩机、泵、搅拌器、空调机组。
有哪些配件可用？
• 具有锯齿状擦拭动作的辅助触点块
• 前部安装防尘辅助触点块
• 气动延时块
• 瞬态电压浪涌抑制器
• 接口模块和电子计时器
• 机械锁存块
• 前部安装防尘辅助触点块
• 气动延时块
• 瞬态电压浪涌抑制器
• 接口模块和电子计时器
• 机械锁存块
