产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Microchip
	系列名称	Atmel
	宏单元数目	64
	用户I/O数目	64
	存储器类型	EEPROM
	逻辑块/元件数目	10
	在线系统可编程性	系统中
	安装类型	贴片
	封装类型	TQFP
	最低工作温度	-40 °C
	最高工作温度	+85 °C
	引脚数目	100
	传播延迟	7.5ns
	独立输出使能控制	是
	尺寸	14.1 x 14.1 x 1.05mm
	高度	1.05mm
	最大工作电源电压	3.6 V
	长度	14.1mm
	宽度	14.1mm
	最小工作电源电压	3 V
	再编程支持	是

	选择全部
	品牌 Microchip
	系列名称 Atmel
	宏单元数目 64
	用户I/O数目 64
	存储器类型 EEPROM
	逻辑块/元件数目 10
	在线系统可编程性系统中
	安装类型贴片
	封装类型 TQFP
	最低工作温度 -40 °C
	最高工作温度 +85 °C
	引脚数目 100
	传播延迟 7.5ns
	独立输出使能控制是
	尺寸 14.1 x 14.1 x 1.05mm
	高度 1.05mm
	最大工作电源电压 3.6 V
	长度 14.1mm
	宽度 14.1mm
	最小工作电源电压 3 V
	再编程支持是

Datasheet

COO (Country of Origin):: TW

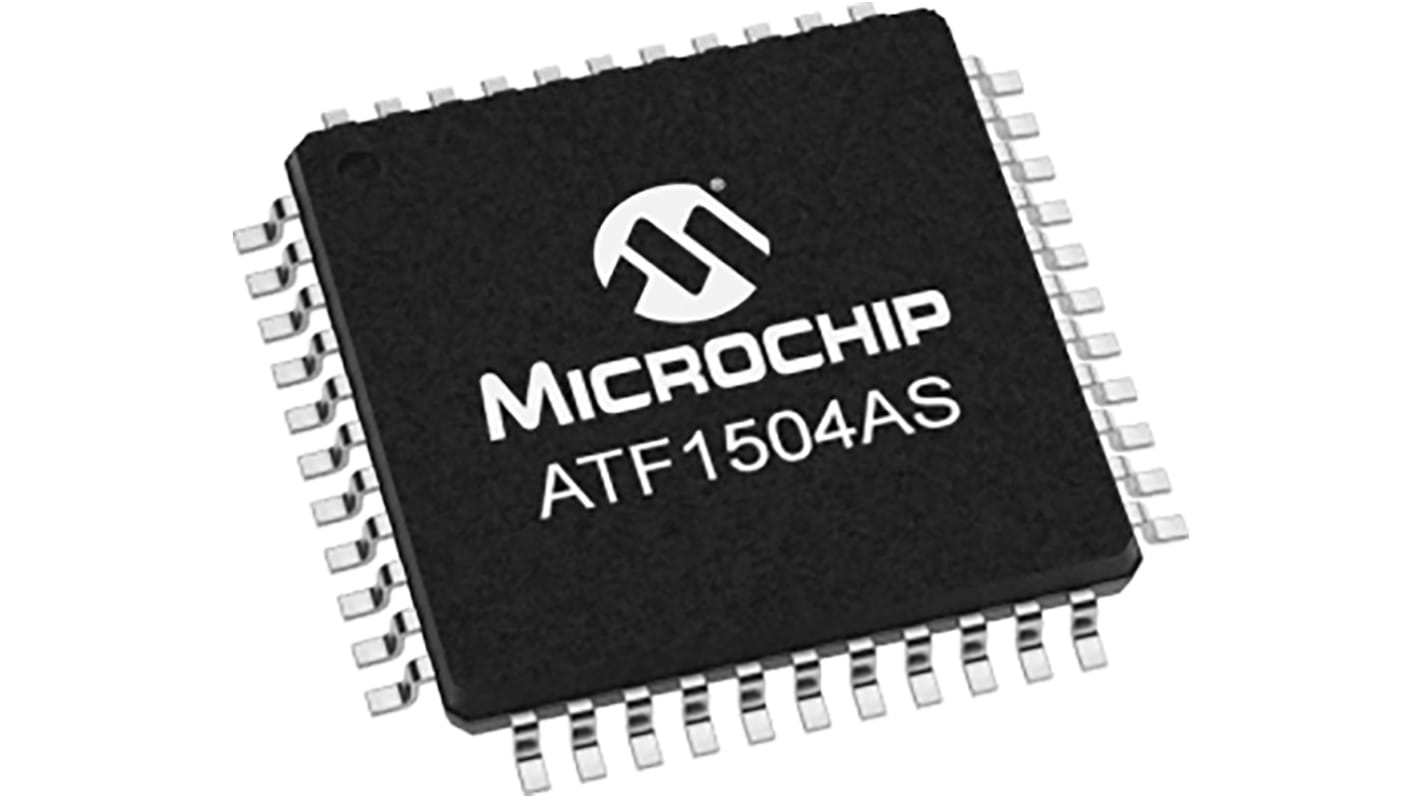

The Atmel ®ATF1504AS(L) is a high-performance, high-density Complex Programmable Logic Device (CPLD) which utilizes the Atmel proven electrically-erasable memory technology. With 64 logic macrocells and up to 68 inputs, it easily integrates logic from several TTL, SSI, MSI, LSI, and classic PLDs.

High-density, High-performance, Electrically-erasable Complex Programmable
Logic Device
64 Macrocells
5 Product Terms per Macrocell, Expandable up to 40 per Macrocell
44, 84, 100 Pins
7.5ns Maximum Pin-to-pin Delay
Registered Operation up to 125MHz
Enhanced Routing Resources
In-System Programmability (ISP) via JTAG
Flexible Logic Macrocell
D/T/Latch Configurable Flip-flops
Global and Individual Register Control Signals
Global and Individual Output Enable
Programmable Output Slew Rate

单位	每单位	每包*
2 - 22	RMB48.58	RMB97.16
24 - 44	RMB47.605	RMB95.21
46 +	RMB46.66	RMB93.32

Microchip CPLD, 100针, 64个宏单元, -40 °C至+85 °C, 最大3.6 V, TQFP, 贴片安装, 64个用户I/O, 14.1 x 14.1 x 1.05mm, Atmel系列

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
