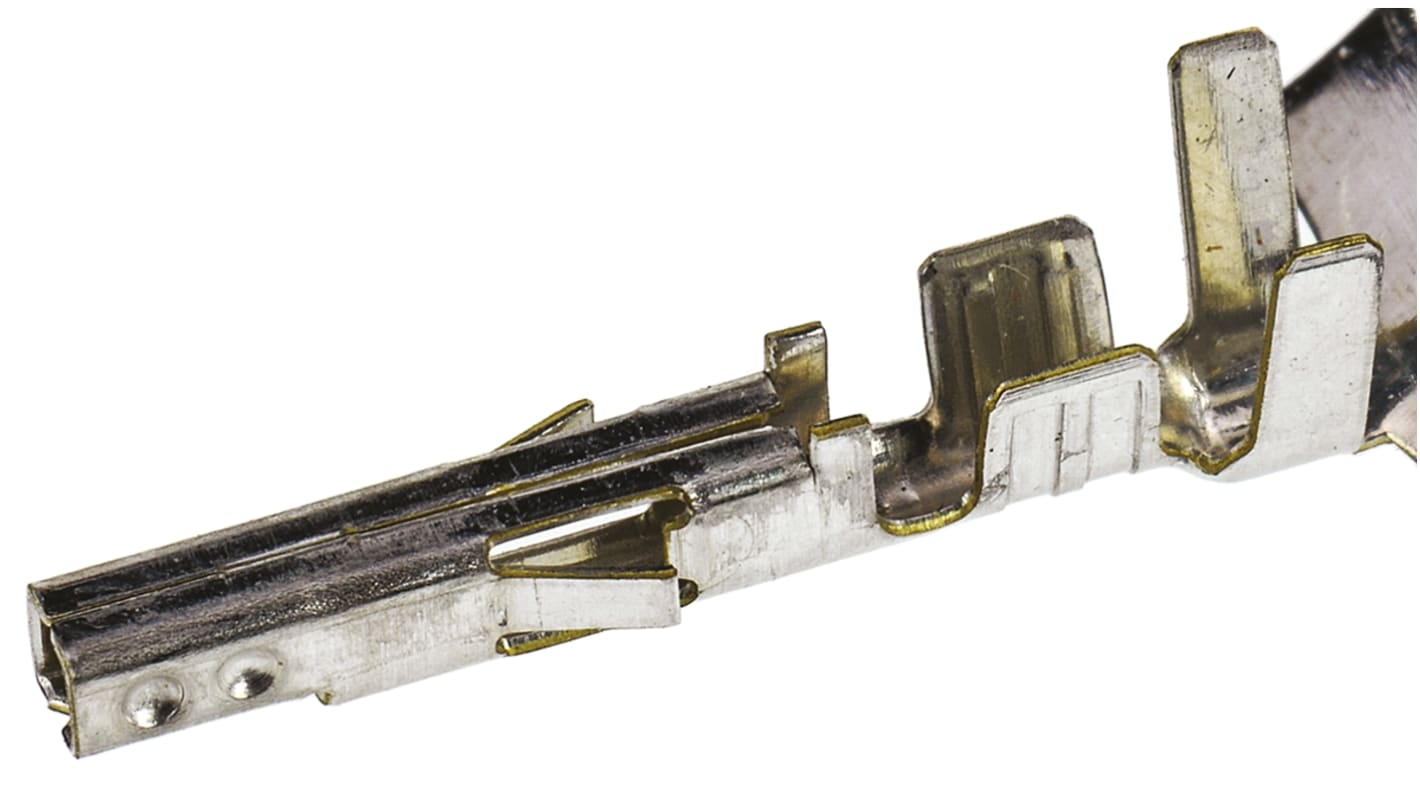

Molex 压接接线端子 母插, 镀锡, 22 AWG至 压接 16 AWG, 用于Mini-Fit Jr、Mini-Fit TPA 和 Mini-Fit BMI 连接器壳体 5556系列
- RS 库存编号:
- 670-6331
- Distrelec 货号:
- 304-09-696
- 制造商零件编号:
- 39-00-0077
- 制造商:
- Molex
可享批量折扣
小计（1 包，共 100 件）*
¥79.50
(不含税)
¥89.80
(含税)
有库存
- 13,400 件将从其他地点发货
- 另外 220,100 件在 2026年4月09日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 100 - 900 | RMB0.795 | RMB79.50 |
| 1000 - 1900 | RMB0.783 | RMB78.30 |
| 2000 + | RMB0.766 | RMB76.60 |
* 参考价格
- RS 库存编号:
- 670-6331
- Distrelec 货号:
- 304-09-696
- 制造商零件编号:
- 39-00-0077
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 性别 | 母插 | |
| 产品类型 | 压接接线端子 | |
| 使用于 | Mini-Fit Jr、Mini-Fit TPA 和 Mini-Fit BMI 连接器壳体 | |
| 系列 | 5556 | |
| 电流 | 9A | |
| 最小电线尺寸 AWG | 22AWG | |
| 触点电镀 | 锡 | |
| 最大电线尺寸 AWG | 16AWG | |
| 触点材料 | 黄铜 | |
| 最大接触电阻 | 10mΩ | |
| 终端类型 | 压接 | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 105°C | |
| 标准/认证 | No | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
性别 母插 | ||
产品类型 压接接线端子 | ||
使用于 Mini-Fit Jr、Mini-Fit TPA 和 Mini-Fit BMI 连接器壳体 | ||
系列 5556 | ||
电流 9A | ||
最小电线尺寸 AWG 22AWG | ||
触点电镀 锡 | ||
最大电线尺寸 AWG 16AWG | ||
触点材料 黄铜 | ||
最大接触电阻 10mΩ | ||
终端类型 压接 | ||
最低工作温度 -40°C | ||
最高工作温度 105°C | ||
标准/认证 No | ||
Molex Mini-Fit 母压接触点， 16AWG - 5556 系列 - 39-00-0078
使用此 Molex 母压接触点可牢固地电气连接至尺寸为 16AWG 的 Terminal 电线 (美国线规) 或印刷电路板。引脚和插座接线端子提供多个触点，可形成牢固的连接并提供高电流容量。锁定柄脚抓住触点，将其牢固地固定在壳体中，并提供更好的耐用性。此触点可处理恶劣的工业环境，因为它具有 -40°C 至 +105°C 的宽工作温度范围
• Mini-Fit 系列的一部分，因此适用于狭窄空间
•低卤素含量可降低火灾时有毒烟雾的风险
•镀锡黄铜结构，具有更高的导电性和耐腐蚀性
应用
• 汽车行业
•工业加工和自动化
• 医疗设备
压接触点是否优于焊接触点？
压接触点形成的粘合比焊接触点中的合金粘合在机械上更坚固。此外，压接触点可形成气密密封，因此不会有湿气或碎屑 GET 进入和污染连接。这一切增加了更高的可靠性和持久的连接。
Mini-Fit压接触点
Molex Mini-Fit 插针和插座压接触点是用于Mini-Fit Junior插头和插座外壳的连接器触点。这些压接插针和插座端子具有多个触点，可实现可靠的电气连接和更高的载流量。压接触点上的锁定柄脚可将其牢固固定在连接器外壳中。这些Mini-Fit压接触点可提供多种镀层和线径范围，以实现设计灵活性。
特点和优势
－多个触点，实现可靠的电气连接
－锁定柄脚，用于在外壳中牢固连接
－电镀层和电线系列
应用
－汽车
－工业
－工业自动化
－医疗
－通信和网络
－消费类电子产品
更多信息：
此系列压接连接器触点的拔插件工具为2155900
