RS PRO 管型端子压接端子套装

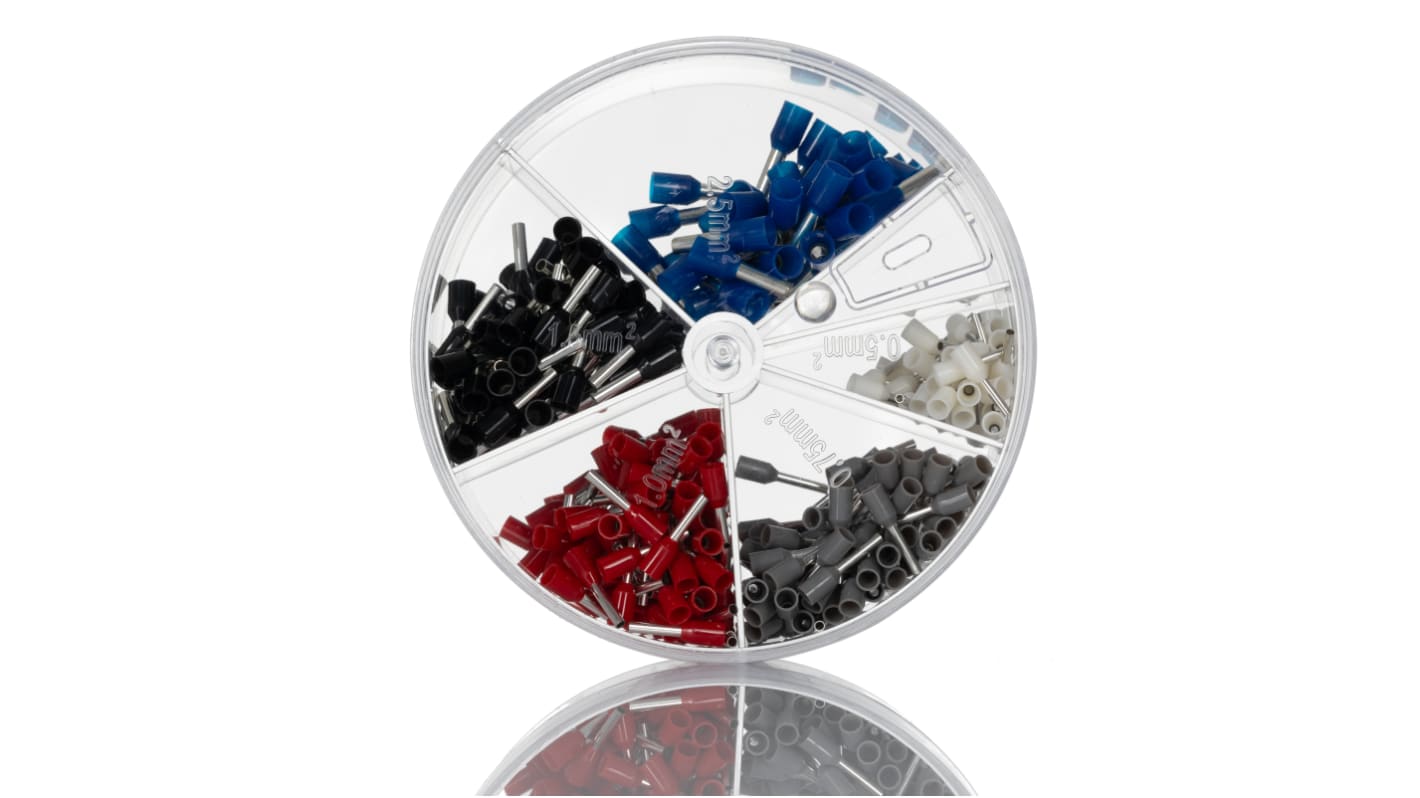

RS PRO 提供一款方便的压接端子套件，其中包含 400 个高品质 DIN 46228 标准彩色编码绝缘管型端子（也称为电线端套圈或电线端套圈）。这些电线套圈的尺寸范围从 0.5 mm² 到 2.5 mm²，并存放在透明圆形盒子内的独立隔间中，方便选择。此套件便于携带，可确保您在工作地点端接导体时配备所有必要的端子尺寸。

管型端子是一种金属管或套圈，带有塑料制成的模制彩色绝缘套环。套圈套在多股电线或电缆的末端，压接后插入螺钉或弹簧夹连接件中。

当多股电线的末端被剥去外皮并直接放在螺丝端子下时，电线的股线会在螺丝的压力下自然散开。一些股线会偏离正轨。这会降低电气连接的质量，还可能导致电气短路。当使用管型端子时，具有喇叭形设计的绝缘漏斗会捕获所有股线。然后，这些股线在套管中压接在一起。然后将压接的套管插入端子以建立电气连接。

• 颜色编码绝缘层，方便识别套管尺寸
• 出色的电气连接
• 压接端子可以反复插入和移除连接，而不会损坏电线末端
• 透明塑料圆形盒，便于携带、紧凑和整洁地存放
• 5 个标记隔间按尺寸分类，方便选择

管型端子用于插入螺钉端子和接线板的多股电线。应用包括消费设备、断路器、电气控制面板和任何需要多股电线连接的设备。

选择正确尺寸的管型端子并剥去电线末端的外皮。将电线剪至与端子相同的长度，然后将线股扭在一起。将管型端子（先套上绝缘套）套在电线末端，直到线股与管末端齐平。使用棘轮压接工具或套圈压接器，将套圈的金属管插入适当的压接部分（由工具上标记的尺寸指示）。挤压工具手柄，直到棘轮松开。最好使用棘轮压接工具，因为手柄将保持锁定状态，直到完成整个压接循环，防止部分压接。压接的电线末端现在可以插入连接端子。

适用于 0.25 至 6 mm² 的棘轮压接工具请参见库存号 683-1605
适用于 0.5 至 16 mm² 的钳子压接工具请参见库存号 464-482
