产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	onsemi
	电源类型	单
	典型单电源电压	2.2 → 26 V
	最小CMRR	100dB
	每片芯片通道数目	1
	输出类型	轨至轨
	最大电源电流	60 μA
	安装类型	贴片
	封装类型	SC-70
	引脚数目	6
	尺寸	2.2 x 1.35 x 1mm
	高度	1mm
	长度	2.2mm
	最大工作电源电压	26 V
	最高工作温度	+125 °C
	最低工作温度	-40°C
	宽度	1.35mm
	最小工作电源电压	2.2 V

	选择全部
	品牌 onsemi
	电源类型单
	典型单电源电压 2.2 → 26 V
	最小CMRR 100dB
	每片芯片通道数目 1
	输出类型轨至轨
	最大电源电流 60 μA
	安装类型贴片
	封装类型 SC-70
	引脚数目 6
	尺寸 2.2 x 1.35 x 1mm
	高度 1mm
	长度 2.2mm
	最大工作电源电压 26 V
	最高工作温度 +125 °C
	最低工作温度 -40°C
	宽度 1.35mm
	最小工作电源电压 2.2 V

Datasheet NCS199A2RSQT2G

COO (Country of Origin):: MY

NCS199A2R 是电压输出电流并联监视器（也称为电流感应放大器），它可以在 -0.3 至 26V 的共模电压下测量分流器之间的电压，而不受电源电压的影响。零漂移架构的低偏移使电流感应能够通过并联进行、最大压降低至 10 mV 满刻度。这些器件可从一个 +2.2 V 至 +12V 电源供电，最大供电电流为 80μA Ω ，并在扩展工作温度范围（ -40°C 至 +125°C ）内指定。提供 SC70 － 6 封装。

宽共模输入范围 -0.3 V 至 26 V
低偏置电压 ± 150 μV 最大
低偏置漂移： 0.5 μV /°C
电源电压范围为 2.2 V 至 26 V
高压系统的高压侧电流感应
低欧姆值电流感应电阻器
高温下的高精度可提高电源效率
宽电源电压范围提供系统灵活性
电流感应（高侧 / 低侧）
应用
电源监控
电源适配器
反馈控制环
最终产品
快速充电器 - 智能手机
电信直流 - 直流模块
电子香烟
高端计算 / 服务器
无线充电

单位	每单位	每包*
10 - 740	RMB2.33	RMB23.30
750 - 1490	RMB2.261	RMB22.61
1500 +	RMB2.193	RMB21.93

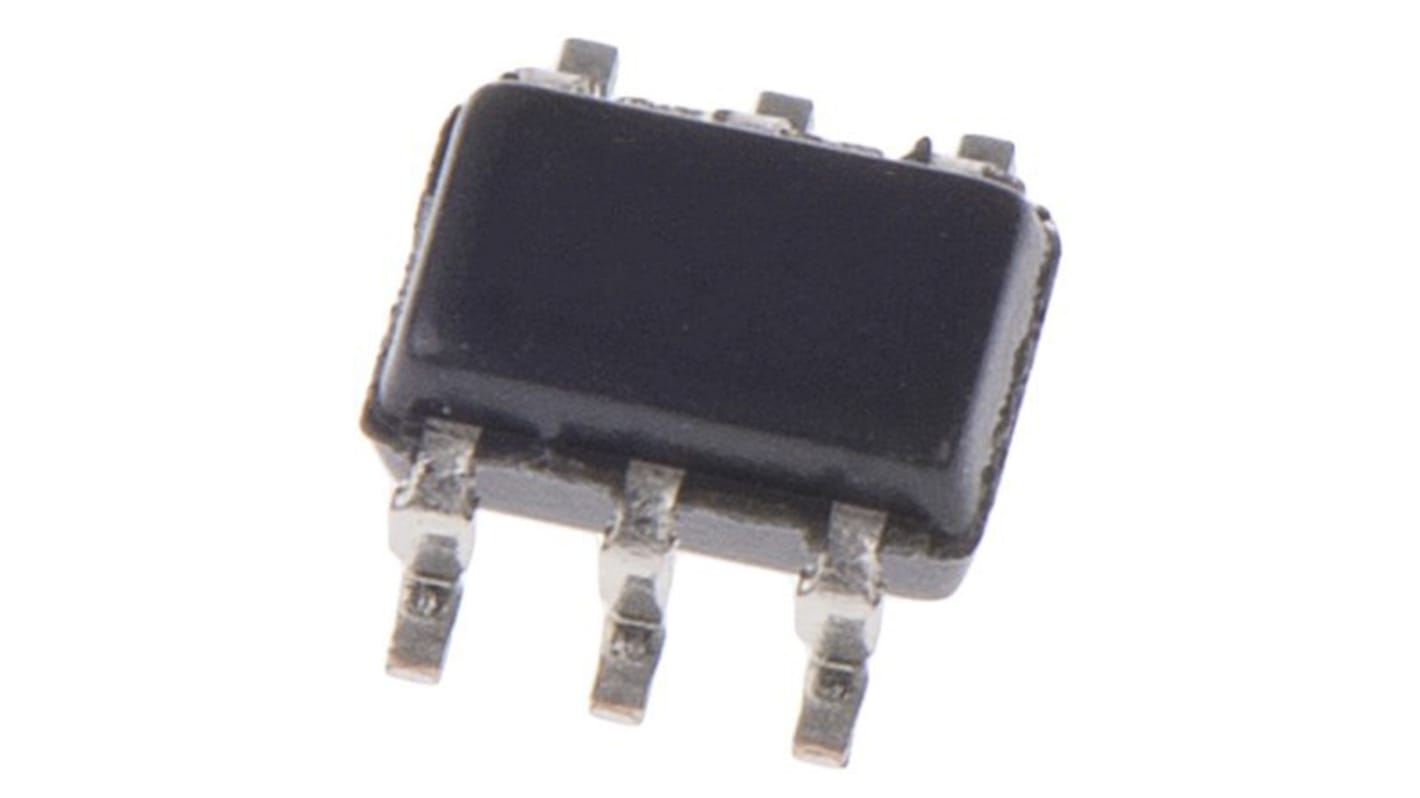

onsemi 电流检测放大器, 轨至轨输出, 26 V, 60 μA, 6针, SC-70封装, 贴片安装

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
