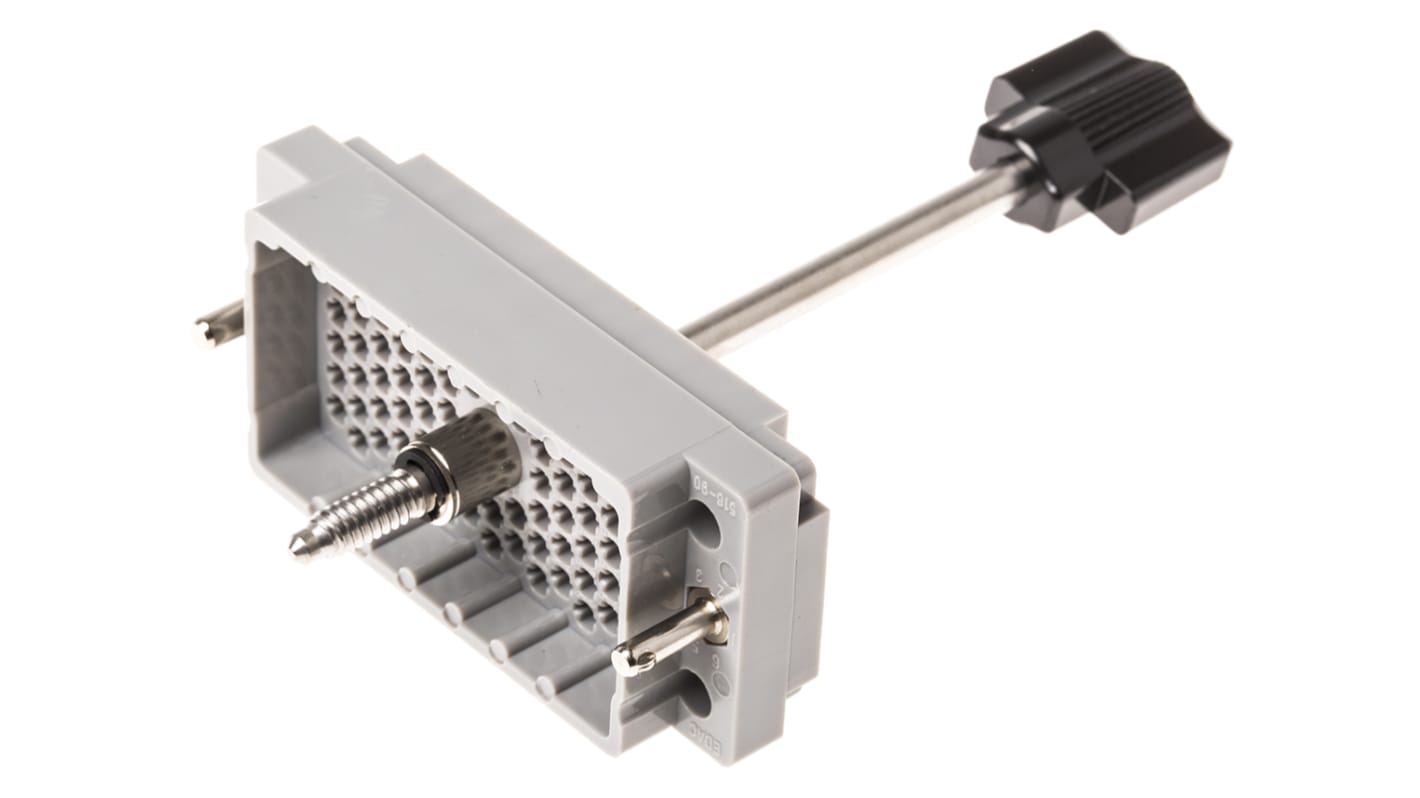

EDAC 90针公插, 直向, 焊接端接, 8.5A, 516系列
- RS 库存编号:
- 779-908
- Distrelec 货号:
- 144-39-535
- 制造商零件编号:
- 516-090-000-301
- 制造商:
- EDAC
可享批量折扣
小计（1 件）*
¥179.88
(不含税)
¥203.26
(含税)
有库存
- 6 件可立即发货
- 另外 269 件将从其他地点发货
- 另外 48 件在 2026年4月01日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 14 | RMB179.88 |
| 15 - 49 | RMB177.93 |
| 50 - 99 | RMB175.38 |
| 100 + | RMB172.96 |
* 参考价格
- RS 库存编号:
- 779-908
- Distrelec 货号:
- 144-39-535
- 制造商零件编号:
- 516-090-000-301
- 制造商:
- EDAC
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | EDAC | |
| 触点数目 | 90 | |
| 性别 | 公插 | |
| 主体定位 | 直向 | |
| 节距 | 3.81mm | |
| 端接方法 | 焊接 | |
| 额定电流 | 8.5A | |
| 外壳材料 | 塑料 | |
| 长度 | 69.04mm | |
| 宽度 | 31.34mm | |
| 深度 | 106.55mm | |
| 尺寸 | 69.04 x 31.34 x 106.55mm | |
| 系列 | 516 | |
| 触点电镀 | 金 | |
| 触点材料 | 磷铜 | |
| 最高工作温度 | +105°C | |
| 最低工作温度 | -65°C | |
| 选择全部 | ||
|---|---|---|
品牌 EDAC | ||
触点数目 90 | ||
性别 公插 | ||
主体定位 直向 | ||
节距 3.81mm | ||
端接方法 焊接 | ||
额定电流 8.5A | ||
外壳材料 塑料 | ||
长度 69.04mm | ||
宽度 31.34mm | ||
深度 106.55mm | ||
尺寸 69.04 x 31.34 x 106.55mm | ||
系列 516 | ||
触点电镀 金 | ||
触点材料 磷铜 | ||
最高工作温度 +105°C | ||
最低工作温度 -65°C | ||
豁免
- COO (Country of Origin):
- CN
机架和面板插头连接器外壳，带导向引脚
EDAC 的电缆安装机架和面板连接器外壳包含一个触发螺钉，便于连接相应的插座。
压接、焊接和线绕触点可用于此连接器外壳，单独出售。
压接、焊接和线绕触点可用于此连接器外壳，单独出售。
EDAC 电源连接器插头
EDAC 516 系列矩形90路连接器插头采用压接引脚端接类型，节距 3.81mm 。此公插头适用于需要安全和高可靠性的应用。它采用全封闭金属对金属触点设计。此高密度系统的插头或插座可构成连接器的固定部分，也可以构成连接器的自由部分，为设计人员提供了高度的灵活性。它具有 90 个触点、由磷青铜镀金制成。这些系统包括音频广播、铁路信号、石油和天然气行业控制系统以及一般工业和汽车控制和测试系统。软管由塑料材料制成。此连接器壳体提供压接、焊接和绕线触点、单独出售。
特性
•触点配合插头和插座
•额定电流为 8.5a
•工作温度范围介于 -65°c 和 105°c 之间
•保证安全连接
•额定电流为 8.5a
•工作温度范围介于 -65°c 和 105°c 之间
•保证安全连接
认证
• ansi/esd s20.20 ： 2014
• BS D_ENCODING
• ul 等级
• BS D_ENCODING
• ul 等级
EDAC 516 系列
这种广泛的 8.5A 多极连接器系列适用于各种需要安全和/或超可靠性的应用。 这些包括音频广播、铁路信号、油和燃气工业控制系统以及一般工业和汽车控制与测试系统。 这些连接器适合在需要多芯电缆到面板或电缆到电缆连接中使用。 这种高密度系统中的插头或插座可形成固定或半独立连接器，由此为设计人员提供较大的灵活性。
保证安全连接
具有相反性质的金属到金属触点设计
极化模塑与金属探测器
压接、焊接或线绕触点
触点配合插头和插座
具有相反性质的金属到金属触点设计
极化模塑与金属探测器
压接、焊接或线绕触点
触点配合插头和插座
