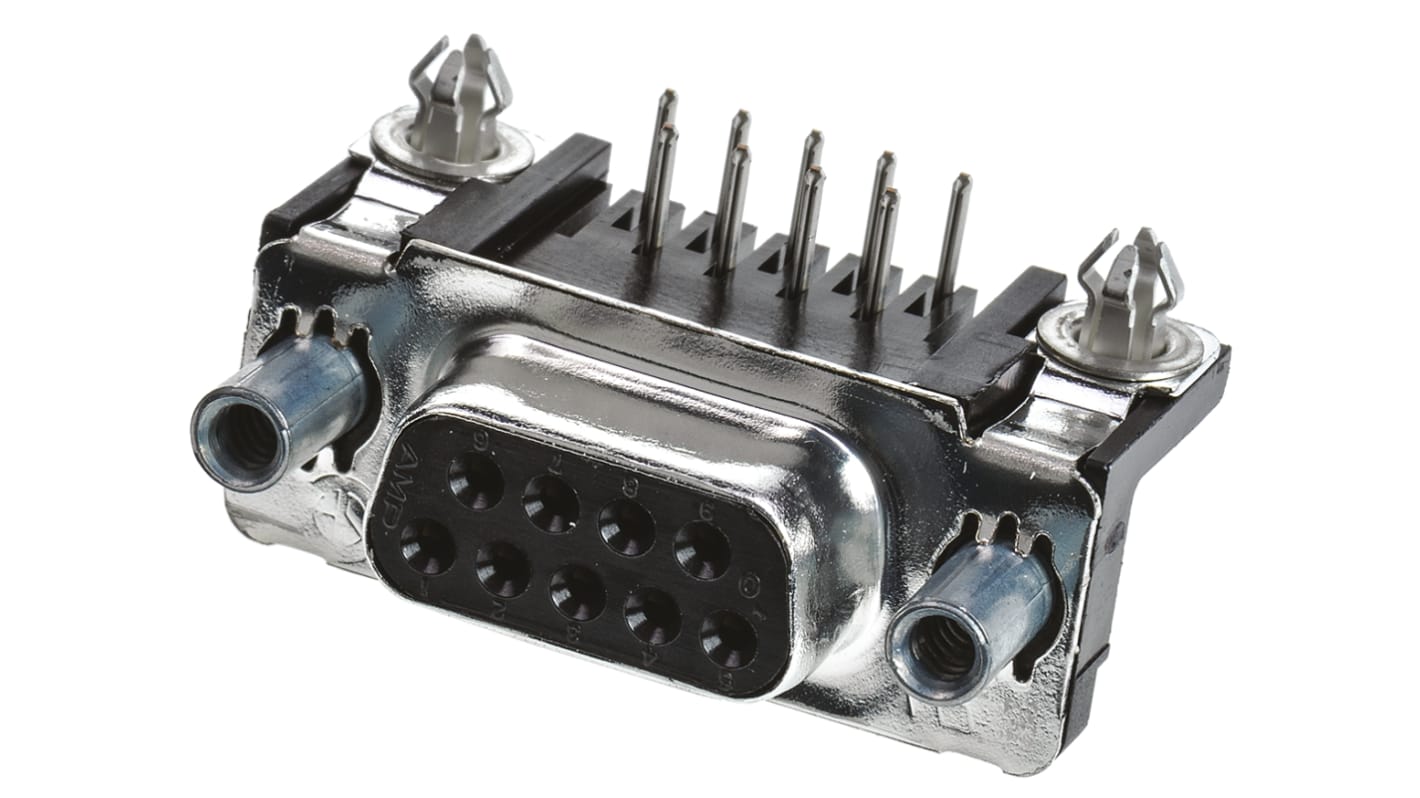

TE Connectivity DB9针母座, 直角, THT安装, 焊接端接, Amplimite HD-20系列
- RS 库存编号:
- 446-5243
- 制造商零件编号:
- 5747844-6
- 制造商:
- TE Connectivity
可享批量折扣
小计（1 件）*
¥24.17
(不含税)
¥27.31
(含税)
有库存
- 另外 106 件在 2025年12月08日 发货
- 另外 11 件在 2026年1月21日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 162 | RMB24.17 |
| 163 - 324 | RMB23.79 |
| 325 + | RMB23.28 |
* 参考价格
- RS 库存编号:
- 446-5243
- 制造商零件编号:
- 5747844-6
- 制造商:
- TE Connectivity
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | TE Connectivity | |
| 触点数目 | 9 | |
| 性别 | 母座 | |
| 主体定位 | 直角 | |
| 安装类型 | THT | |
| 节距 | 2.74mm | |
| 安装硬件 | 4-40 UNC 包容式螺钉锁，板锁 | |
| 端接方法 | 焊接 | |
| 外壳材料 | 热塑性塑料 | |
| 长度 | 30.81mm | |
| 宽度 | 12.54mm | |
| 深度 | 18.79mm | |
| 系列 | Amplimite HD-20 | |
| 触点材料 | 磷铜 | |
| 尺寸 | 30.81 x 12.54 x 18.79mm | |
| 触点电镀 | 金镀镍 | |
| 选择全部 | ||
|---|---|---|
品牌 TE Connectivity | ||
触点数目 9 | ||
性别 母座 | ||
主体定位 直角 | ||
安装类型 THT | ||
节距 2.74mm | ||
安装硬件 4-40 UNC 包容式螺钉锁，板锁 | ||
端接方法 焊接 | ||
外壳材料 热塑性塑料 | ||
长度 30.81mm | ||
宽度 12.54mm | ||
深度 18.79mm | ||
系列 Amplimite HD-20 | ||
触点材料 磷铜 | ||
尺寸 30.81 x 12.54 x 18.79mm | ||
触点电镀 金镀镍 | ||
AMPLIMITE D-Sub 连接器，HD-20 318 印刷电路板安装系列，带螺钉锁
AMPLIMITE HD-20 318 安装 D-Sub 插头和插座连接器，带固定母螺钉锁。 这些印刷电路板安装 D-Sub 连接器具有 8.08 的体积，带直角接线柱、镀锡钢前端外壳，94V-0 热塑性外壳和镀锡黄铜眼孔。 AMPLIMITE HD-20 318 安装 D-sub 插座连接器预装了 20 DF 规格的由磷青铜制成的粘贴型插座触点，并且插头连接器预装了 20 DF 规格的由黄铜制成的粘贴型引脚触点。 插座和引脚触点的尾端均有锡，整个触点底镀镍，且两个选件的配接端均为金双工镀金（有关详细信息，请参见数据表）。 这些 AMPLIMITE HD-20 318 板安装 D-sub 连接器还可配备或不配备镀锡铜合金板锁（有关详细信息，请参见数据表）。
镀锡钢壳
黑色热塑性 94V-0 外壳
镀锡黄铜眼孔
镀锌母连接器螺钉锁
镀锡铜合金板锁
8.08mm 印迹
黑色热塑性 94V-0 外壳
镀锡黄铜眼孔
镀锌母连接器螺钉锁
镀锡铜合金板锁
8.08mm 印迹
注
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
TE Connectivity AMPLIMITE D - 超微型连接器
