Glenair DB15针Micro-D 印刷电路板连接器公插, 直角, 通孔安装, GMR7590-15P-1BSN
- RS 库存编号:
- 610-6520
- 制造商零件编号:
- GMR7590-15P-1BSN
- 制造商:
- Glenair

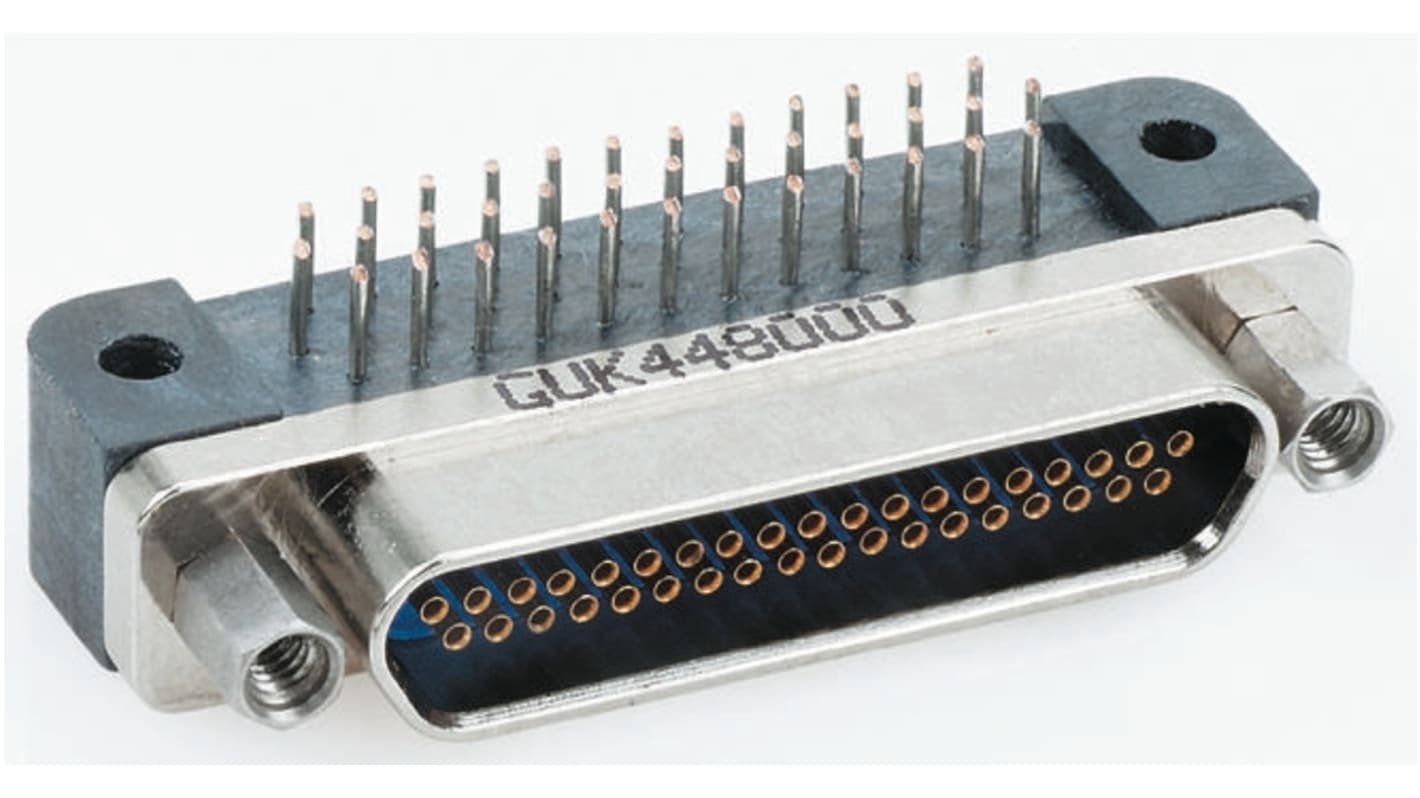

此图片代表整个产品系列，仅供参考。
不可供应
RS 不再对该产品备货。
- RS 库存编号:
- 610-6520
- 制造商零件编号:
- GMR7590-15P-1BSN
- 制造商:
- Glenair
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Glenair | |
| 触点数目 | 15 | |
| 性别 | 公插 | |
| 主体定位 | 直角 | |
| 安装类型 | 通孔 | |
| 节距 | 1.91mm | |
| 额定电流 | 3A | |
| 外壳材料 | 液晶聚合物 | |
| 长度 | 23.75mm | |
| 宽度 | 10.16mm | |
| 深度 | 7.87mm | |
| 系列 | GMR7590 | |
| 触点材料 | 铜合金 | |
| 尺寸 | 23.75 x 10.16 x 7.87mm | |
| 触点电镀 | 金镀镍 | |
| 最低工作温度 | -55°C | |
| 最高工作温度 | +150°C | |
| 选择全部 | ||
|---|---|---|
品牌 Glenair | ||
触点数目 15 | ||
性别 公插 | ||
主体定位 直角 | ||
安装类型 通孔 | ||
节距 1.91mm | ||
额定电流 3A | ||
外壳材料 液晶聚合物 | ||
长度 23.75mm | ||
宽度 10.16mm | ||
深度 7.87mm | ||
系列 GMR7590 | ||
触点材料 铜合金 | ||
尺寸 23.75 x 10.16 x 7.87mm | ||
触点电镀 金镀镍 | ||
最低工作温度 -55°C | ||
最高工作温度 +150°C | ||
- COO (Country of Origin):
- GB
金属外壳 90°印刷电路板
注
插图显示的是 90° 型号的插头和插座样品。
微型 D，带减少的 0.075 英寸 印刷电路板节距
适合于更高密度的电路轨迹和更小的端接栅极图案。 0.075 英寸节距微型 D 连接器显著减小连接器的尺寸和重量。 它们共用 Mil-PRF-83513 认可微型 D 范围其余部分中使用的相同高性能元件，并与相应的 Glenair 微型 D 金属带引线或焊接斗式连接器配接。
高性能，镀金扭接引脚触点系统
触点 3 安培额定电流
高密度 0.05 英寸触点节距
符合 RoHs
0.075 英寸端接栅极
名义上需要减小印刷电路板空间 23-43%
名义上重量减小 12-20%
0.020 英寸直径铜端接引线
垂直和水平安装
可作为标准的已安装界面密封垫片
有梯形极化的精密加工镀镍外壳罩
提供的轴柱已安装。
触点 3 安培额定电流
高密度 0.05 英寸触点节距
符合 RoHs
0.075 英寸端接栅极
名义上需要减小印刷电路板空间 23-43%
名义上重量减小 12-20%
0.020 英寸直径铜端接引线
垂直和水平安装
可作为标准的已安装界面密封垫片
有梯形极化的精密加工镀镍外壳罩
提供的轴柱已安装。
