Traco 30W 单/双/三输出高功率密度调节隔离直流到直流转换器 - TEN 30WIN 系列

30W 单/双/三输出高功率密度调节隔离直流到直流封装转换器模块具有宽电压输入范围和紧凑、薄型外壳。这些高功率密度调节隔离直流到直流封装转换器模块适用于电池操作设备、通信及工业电子中的分布式供电架构。

高功率密度，25.4x50.8x10.2mm 封装
4:1 超宽输入电压范围
调节输出
可使用外部变阻器调整输出电压 ±10%（仅适用于单输出模式）
1.5kV 输入/输出隔离
效率高达 91%
无最小负载要求
输入过滤器符合 EN 55022 A 级
远程开/关
过温、过压、过载和短路保护
屏蔽金属外壳，带绝缘基板
工业标准引脚

注

超过 60°C 时，工作温度每 °C 降低 3.5%
平均故障间隔时间符合 MIL-HDBK-217F 标准 (25°C)。
对双输出模式的负载调节适用于平衡负载。
有关配套散热器，请参见库存号 745-1234
配套共模扼流圈：
TEN 30-241x 和 TEN 30-242x：请参见 745-1222 (L1) 和 745-1231 (L2)
TEN 30-243x：请参见 745-1183 (L1) 和 745-1196 (L2)
TEN 30-481x 和 TEN 30-482x：请参见 745-1222 (L1) 和 745-1231 (L2)
TEN 30-48xx：请参见 745-1183 (L1) 和 745-1196 (L2)

标准

EN 60950-1，UL 60950-1，IEC 60950-1

认证

UL/cUL 认证

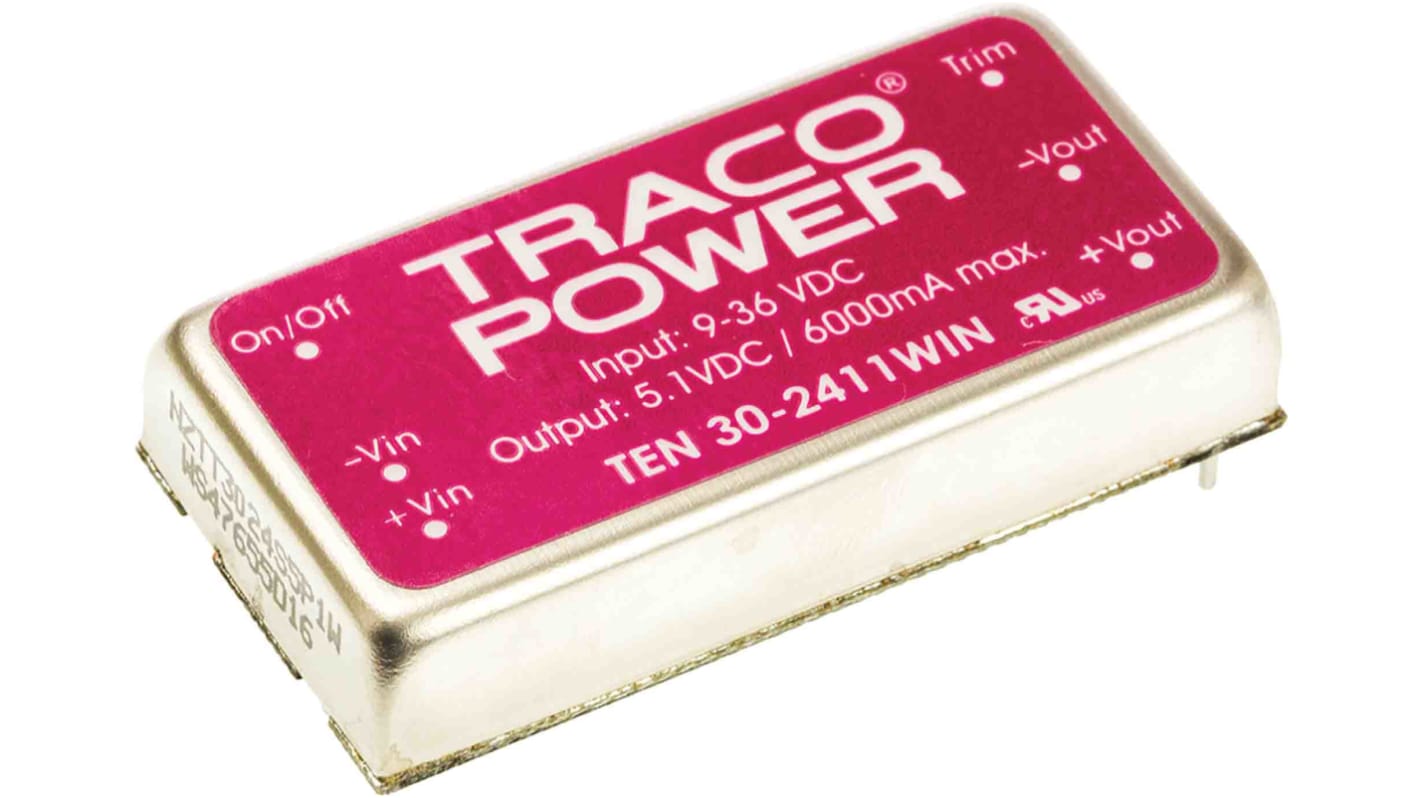

Traco Power TEN 30WIN DC-DC 转换器，24 伏至 5 伏 - TEN 30-2411WIN

这款高性能 Traco Power DC-DC 转换器功率为 30W，具有超宽的 4:1 输入电压范围。它设计紧凑，适用于需要隔离、严格稳压且 PCB 空间有限的应用场合。

特点和优点

• 用于保护的屏蔽金属封装
• 单输出、双输出和三输出型号，用途广泛
• 效率高达 91%，可实现最佳性能
• 过温保护，工作温度范围为 -40°C 至 +75°C
• 遥控开关功能便于操作

应用

• 电池供电设备
• 通信和工业电子产品中的分布式电源架构
• 适用于需要在有限空间内隔离和调节电压的应用场合

它能有效处理高温吗？

是的，这款 DC-DC 转换器可在 -40°C 至 +75°C 的温度范围内工作。

它能提供可靠的输出电流吗？

输出电流和电压规格可确保性能稳定高效。

是否适合紧凑型应用？

是的，紧凑的设计和行业标准的占地面积使其成为空间有限的印刷电路板的理想选择。

它能在工业环境中使用吗？

是的，该转换器专为需要隔离和稳压电压的工业级应用而设计。

Tube(s)	Per Tube	每单位*
1 - 1	RMB5,858.46	RMB585.846
2 - 3	RMB5,729.57	RMB572.957
4 +	RMB5,606.56	RMB560.656

选择全部	属性	值
	品牌	TRACOPOWER
	输出电压	5V 直流
	输入电压范围	9 → 36 V 直流
	额定功率	30W
	输入电压额定值	24 V 直流
	输出电流	6A
	安装类型	通孔
	隔离式	是
	输出数目	1
	隔离电压	1.5kV dc
	长度	40.6mm
	深度	10.2mm
	系列	TEN 30WIN
	最高温度	+75°C
	最低温度	-40°C

	选择全部
	品牌 TRACOPOWER
	输出电压 5V 直流
	输入电压范围 9 → 36 V 直流
	额定功率 30W
	输入电压额定值 24 V 直流
	输出电流 6A
	安装类型通孔
	隔离式是
	输出数目 1
	隔离电压 1.5kV dc
	长度 40.6mm
	深度 10.2mm
	系列 TEN 30WIN
	最高温度 +75°C
	最低温度 -40°C

TRACOPOWER 隔离式DCDC转换器, 9 → 36 V 直流输入, 5V 直流输出, 30W, TEN 30WIN系列
