Digilent 编程器适配器 开发套件配件, 用于Xilinx FPGA

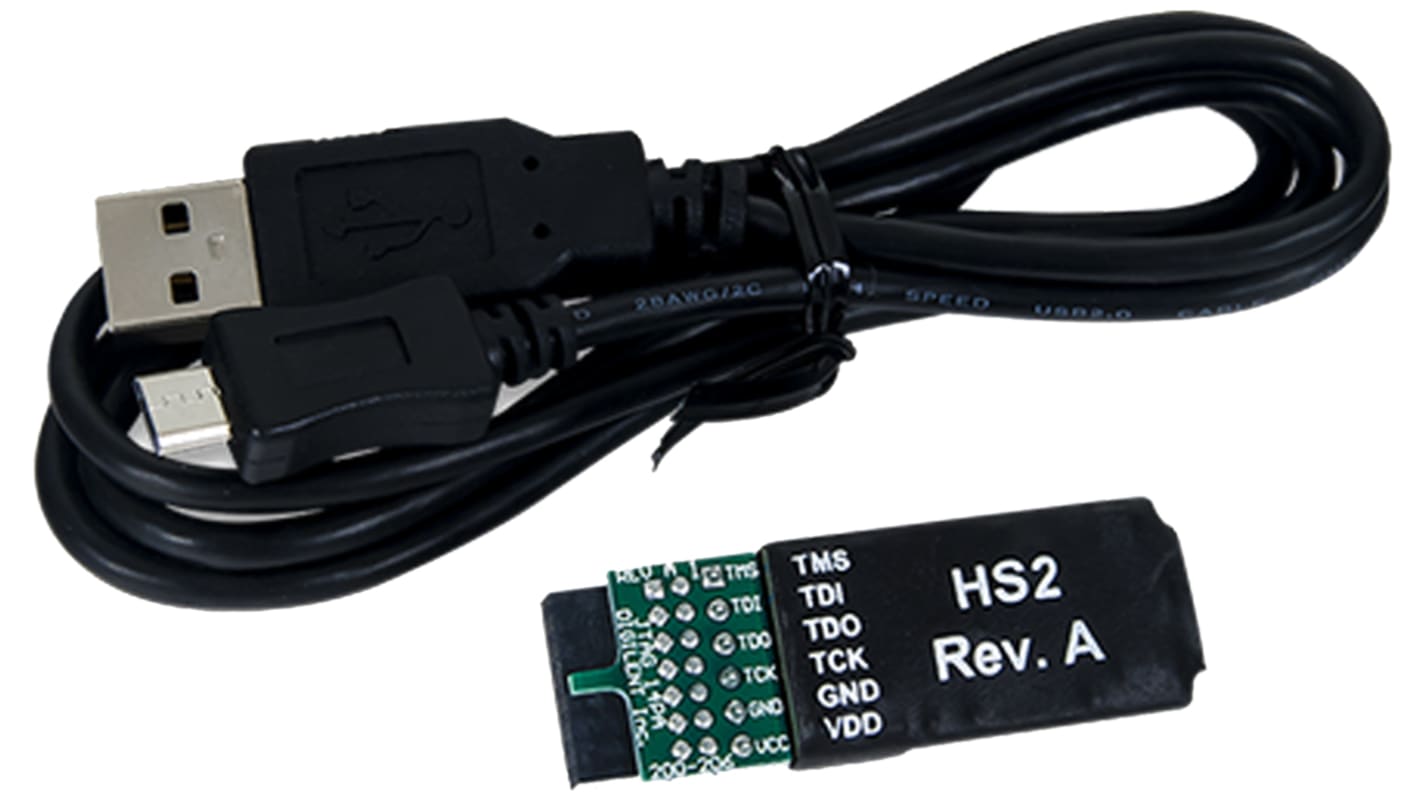

JTAG-HS2 编程电缆允许 Xilinx FPGA 设备在主机 PC 上高速编程。

•与所有 Xilinx 工具兼容
•与 IEEE 1149.7 -2009 T0 - T4 类（包括 2 线 JTAG ）兼容
•板载 ADP 123 AUJZ 300 mA 电压稳压器
•单独的基准电压驱动器 JTAG / SPI 信号电压
•基准电压可以为介于+1.8 V 和+5 V 之间的任意电压
• USB 2.0 HS 端口驱动器 JTAG/SPI 总线高达30 Mbit/s
• JTAG / SPI 频率可通过用户设置
• PC 连接器： MicroUSB
• JTAG 连接器：配备 0.1in 的 6 个引脚
• SPI 编程模式 0/2 高达 30Mbit/s、模式 1/3 高达 2Mbit/s
Digilent 的 Adept 软件和 Adept SDK 完全支持

• Xilinx FPGA
• Xilinx ZYNQ-7000
• Xilinx coolrunner™/CoolRunner-II CPLD
• Xilinx 平台闪存 ISP 配置 PROM
•选定的第三方 SPI PROM
•选定的第三方 BPI PROM

• Xilinx 9500/9500XL CPLD
• Xilinx 1700 和 18V00 ISP 配置 PROM
• Xilinx FPGA eFUSE 编程

Digilent Xilinx FPGA 板并不需要此电缆，因为它具有此内置功能。

Xilinx JTAG 2 x 7 引脚 2 mm 连接器适配器、USB 电缆

FPGA 是一种半导体器件，由通过可编程互连连接的可配置逻辑块 （CLB） 矩阵组成。用户通过对SRAM进行编程来确定这些互连。负载均衡可以是简单的（AND、OR门等）或复杂的（RAM块）。FPGA 允许在器件焊接到 PCB 后对设计进行更改。
