STMicroelectronics 评估测试板 显示板, Graphical User Interface (GUI), 用于SPC56 发现板 (SPC560P-DISP)

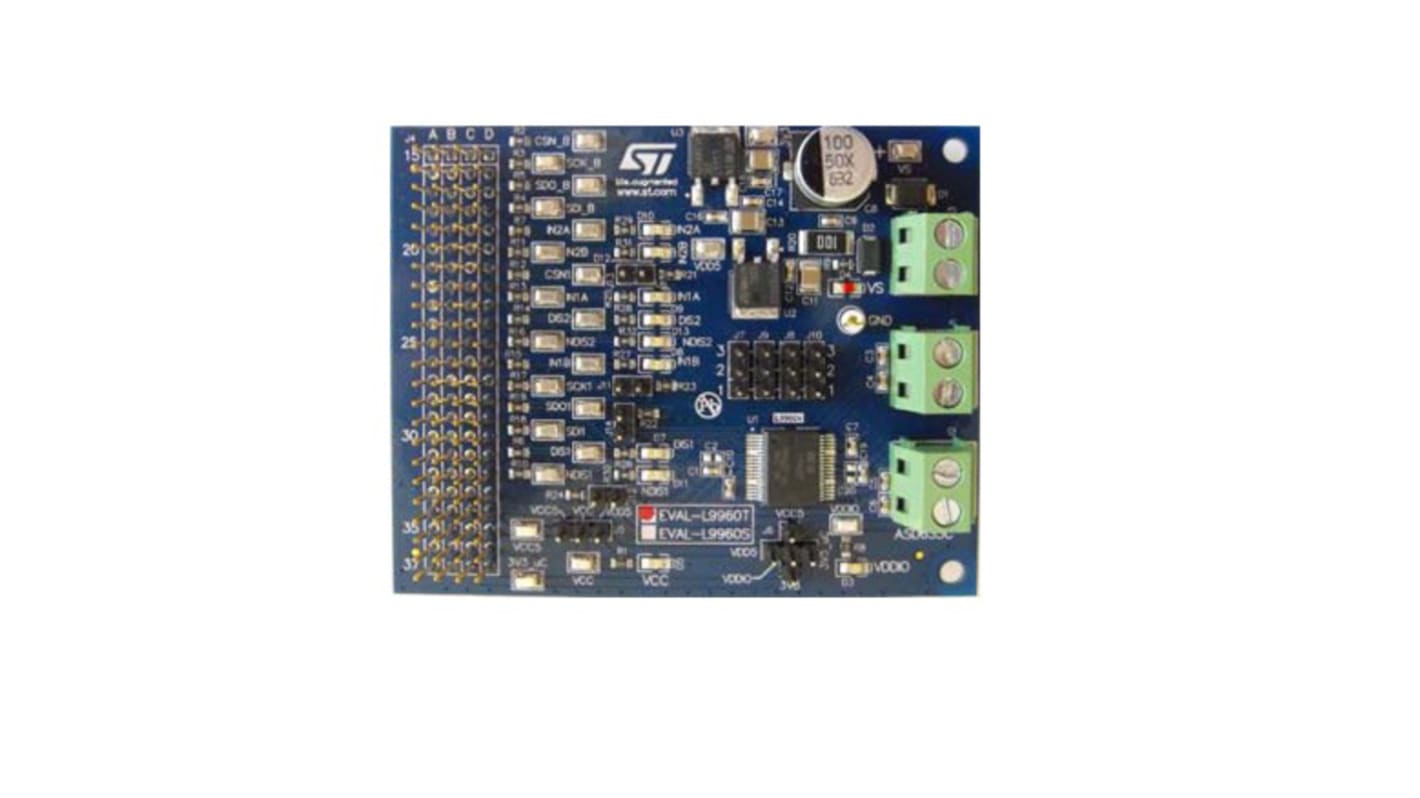

STMicroelectronics EVAL-K3 图形用户界面是评估 L9960T 功能的最简单解决方案、提供驱动直流电机和监测诊断功能所需的所有输入和输出功能。通过可配置的 PWM/DIR 引脚（如 IN1 / in2 ）来增强驾驶策略。 H 形电桥包含集成的自由轮二极管。在自由旋转条件下、低压侧或高压侧晶体管与其二极管并联打开、以降低功耗。集成串行外围接口（ SPI ）允许调整设备参数、控制所有操作模式并读取诊断信息。通过 SPI 提供每个通道的详细故障诊断：对蓄电池短路、对地短路、短路过载、温度过高。对于最广泛的应用范围、可在 " 开 " 状态下检测到开载。EVAL-K3 和 EVAL-EL-3V 板适用于初学者和专业用户、可独立运行、与任何控制系统连接、或通过计算机图形界面或嵌入式应用示例与所有 SPC5 Discovery+ 板组合使用。该板可与 5V 和 3.3V 控制系统兼容。

•宽电源电压范围（ VBATT ）： 4V÷28V
• SPI 设置的电流限制阈值：
• 4 级、从 2.5A 至 8.6A （典型值）
•通过 SPI 控制和编程设备
•可通过 SPI 访问诊断功能：
•板载 5V 1.5A 稳压器
• 2 个 LED 用于监控 VBATT 和 EN 信号。
•输入信号连接器与 SPC5 Discovery+ 板兼容。
•可通过简单的适配器或电线将板连接到微控制器板。
•测试点用于监控输入信号（ SPI 、 PWM 、 EN ）和输出
•通过可配置的引脚实现灵活的驾驶策略
• PWM/DIR （ IN1 / in2 ）
