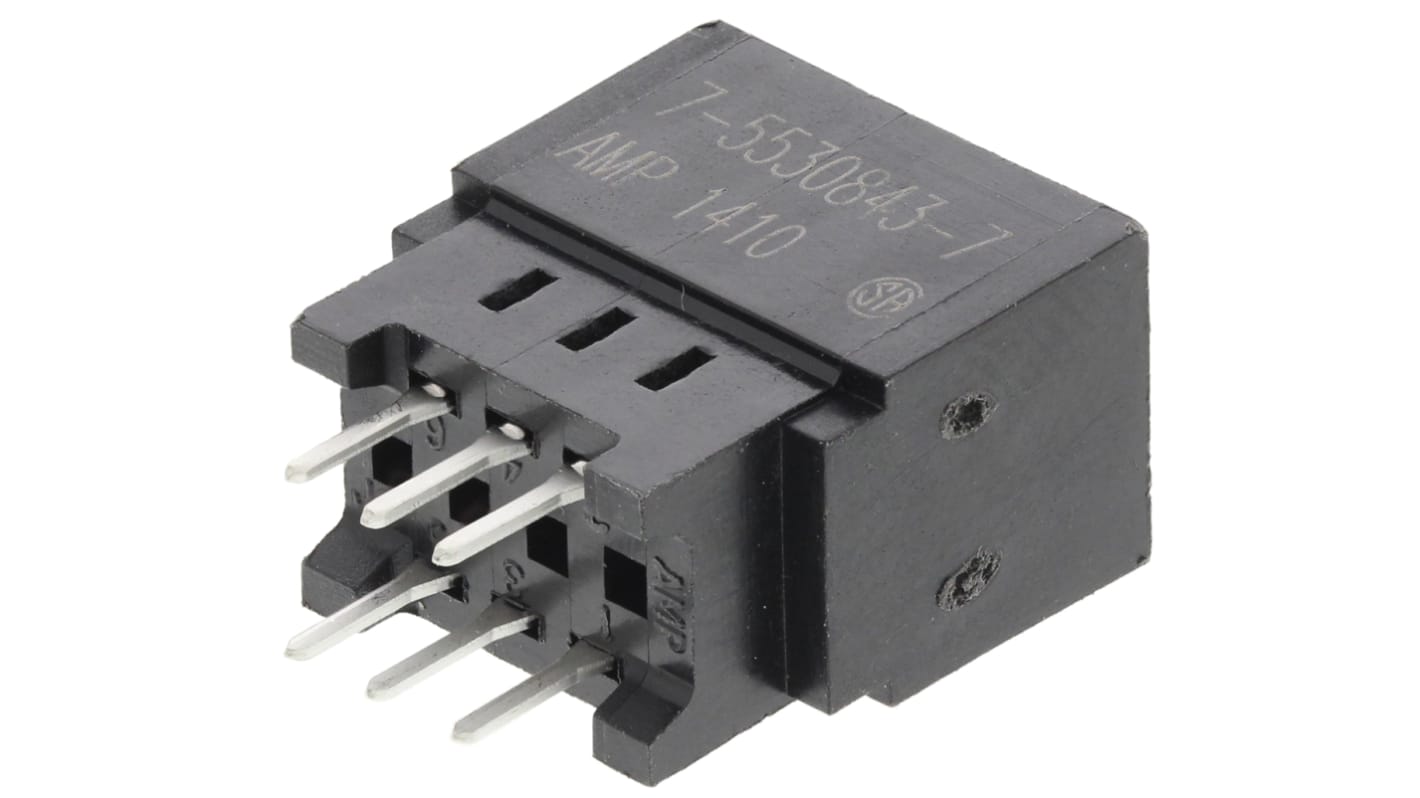

TE Connectivity 边缘连接器, 母座, 2行, 6针, 2.54mm节距, THT安装, 焊接端接, 400 V, 3A, 100 Series系列
- RS 库存编号:
- 164-3446
- 制造商零件编号:
- 7-5530843-7
- 制造商:
- TE Connectivity
可享批量折扣
小计（1 盒，共 2664 件）*
¥29,591.712
(不含税)
¥33,438.528
(含税)
暂时缺货
- 在 2026年3月02日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Box* |
|---|---|---|
| 2664 - 10656 | RMB11.108 | RMB29,591.71 |
| 13320 + | RMB10.775 | RMB28,704.60 |
* 参考价格
- RS 库存编号:
- 164-3446
- 制造商零件编号:
- 7-5530843-7
- 制造商:
- TE Connectivity
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | TE Connectivity | |
| 主体定位 | 直向 | |
| 性别 | 母座 | |
| 触点数目 | 6 | |
| 行数 | 2 | |
| 节距 | 2.54mm | |
| 安装类型 | THT | |
| 端接方法 | 焊接 | |
| 触点电镀 | 金镀镍 | |
| 触点材料 | 磷铜 | |
| 额定电流 | 3A | |
| 额定电压 | 400 V | |
| 外壳材料 | 玻璃纤维增强PET | |
| 系列 | 100 Series | |
| 宽度 | 0.61in | |
| 长度 | 0.56in | |
| 最低工作温度 | -55°C | |
| 最高工作温度 | +85°C | |
| 深度 | 0.368in | |
| 系列号 | 5530843 | |
| 选择全部 | ||
|---|---|---|
品牌 TE Connectivity | ||
主体定位 直向 | ||
性别 母座 | ||
触点数目 6 | ||
行数 2 | ||
节距 2.54mm | ||
安装类型 THT | ||
端接方法 焊接 | ||
触点电镀 金镀镍 | ||
触点材料 磷铜 | ||
额定电流 3A | ||
额定电压 400 V | ||
外壳材料 玻璃纤维增强PET | ||
系列 100 Series | ||
宽度 0.61in | ||
长度 0.56in | ||
最低工作温度 -55°C | ||
最高工作温度 +85°C | ||
深度 0.368in | ||
系列号 5530843 | ||
TE Connectivity 标准边缘 II 板边连接器
Standard Edge II 2.54 mm 高电流卡边连接器采用薄型行业标准封装，旨在提高可靠性和经济性。这些 Standard Edge III 卡连接器设计用于将子卡连接到主板。这些卡边连接器的触点采用双叉悬臂设计，并由局部镀金精密成型的磷青铜制成，以提供额外强度和电气可靠性。这些 Standard Edge II 2.54 mm 卡边连接器的触点间键接插槽位于卡插槽中，可将键接插头插入其中。此功能可确保配接子卡的正确定向，子卡也必须插入槽中以插接键接插头。键接插头可单独提供（请参见库存号 718-8407）。部件号为 1489162-x、5645169-x 和 5645235-x 的连接器具有一组弯曲焊接支脚，用于在焊接过程中牢固固定在印刷电路板上。
特点和优势
• 高度可靠、经济实惠
• 行业标准封装
• 薄型设计
• 双叉镀金磷青铜触点，确保强度和高可靠性
• 触点间键接插槽，用于准确定向卡
• 提供各种型号，配备弯曲焊接支脚，用于牢固固定在印刷电路板上
• 行业标准封装
• 薄型设计
• 双叉镀金磷青铜触点，确保强度和高可靠性
• 触点间键接插槽，用于准确定向卡
• 提供各种型号，配备弯曲焊接支脚，用于牢固固定在印刷电路板上
产品应用信息
这些 Standard Edge II 2.54 mm 卡边连接器适用于直流到直流转换器低功率电源、工业级卡扩展器和需要耐用/坚固卡边触点的常规低成本输入/输出应用
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
边缘连接器 - TE
