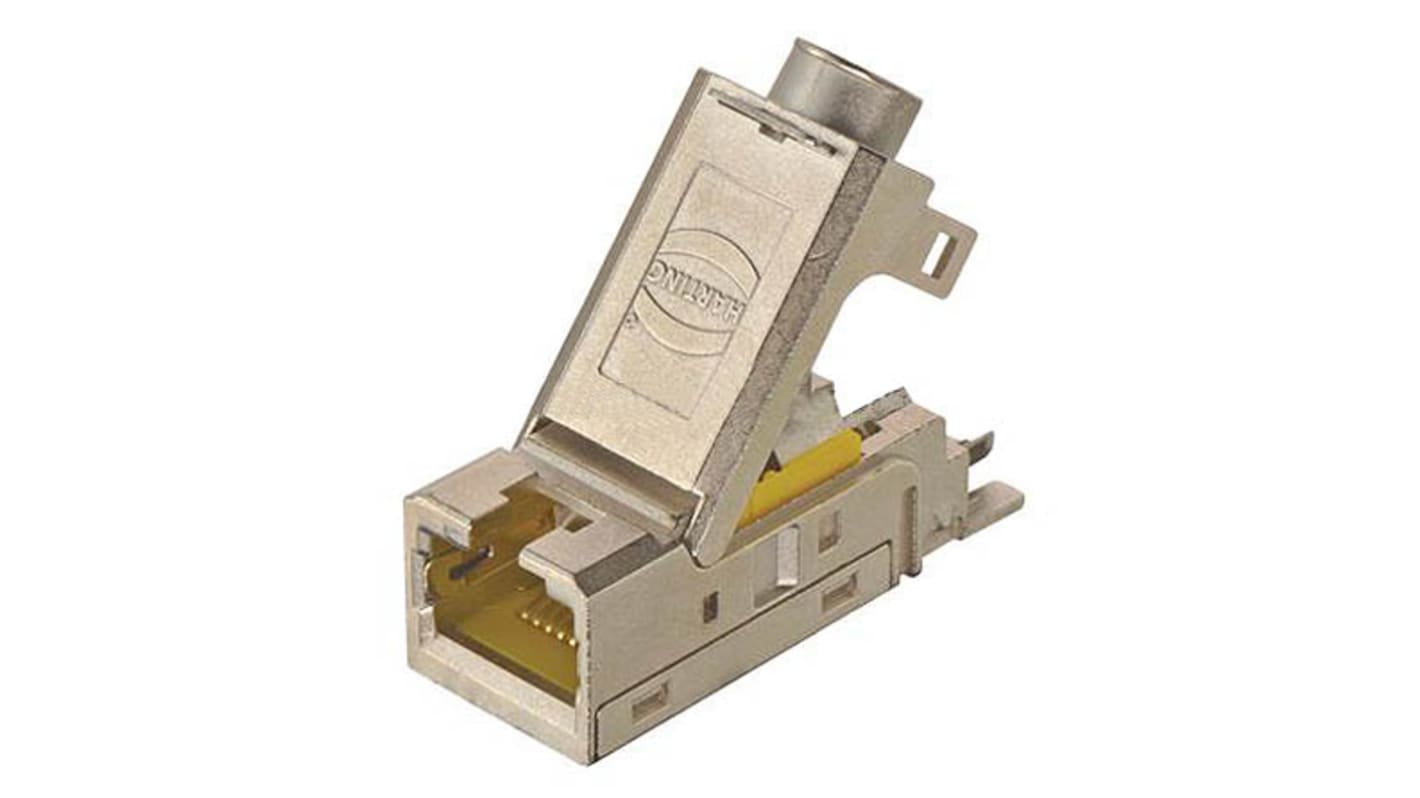

HARTING RJ45 母插, 电缆安装 RJ45 连接器, 1口, 8路, 屏蔽, 直向 914545系列
- RS 库存编号:
- 110-9178
- 制造商零件编号:
- 09145451562
- 制造商:
- HARTING
可享批量折扣
小计（1 件）*
¥274.73
(不含税)
¥310.44
(含税)
库存信息目前无法访问 - 请稍候查看
单位 | 每单位 |
|---|---|
| 1 - 9 | RMB274.73 |
| 10 - 24 | RMB263.74 |
| 25 - 49 | RMB252.74 |
| 50 + | RMB247.17 |
* 参考价格
- RS 库存编号:
- 110-9178
- 制造商零件编号:
- 09145451562
- 制造商:
- HARTING
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | HARTING | |
| 产品类型 | RJ45 连接器 | |
| 以太网连接器类型 | RJ45 连接器 | |
| 安装类型 | 电缆 | |
| 端口数目 | 1 | |
| 线路数目 | 8 | |
| 连接器极性 | 母插 | |
| 连接器类型 | 插孔 | |
| 屏蔽类型 | 屏蔽 | |
| 方向 | 直向 | |
| 终端类型 | IDC | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 70°C | |
| 标准/认证 | No | |
| 危险区认证 | 否 | |
| 长度 | 15.6mm | |
| 深度 | 39.7mm | |
| 系列 | 914545 | |
| 宽度 | 15.4mm | |
| 触点电镀 | 镍 | |
| 选择全部 | ||
|---|---|---|
品牌 HARTING | ||
产品类型 RJ45 连接器 | ||
以太网连接器类型 RJ45 连接器 | ||
安装类型 电缆 | ||
端口数目 1 | ||
线路数目 8 | ||
连接器极性 母插 | ||
连接器类型 插孔 | ||
屏蔽类型 屏蔽 | ||
方向 直向 | ||
终端类型 IDC | ||
最低工作温度 -40°C | ||
最高工作温度 70°C | ||
标准/认证 No | ||
危险区认证 否 | ||
长度 15.6mm | ||
深度 39.7mm | ||
系列 914545 | ||
宽度 15.4mm | ||
触点电镀 镍 | ||
Harting Han-Modular系列RJ45连接器,39.7 mm深,15.6 mm长 - 9145451562
此 RJ45 连接器提供屏蔽母插孔,用于在工业环境中连接以太网电缆。它专为电缆安装而设计,支持八根直向导线,提供紧凑、坚固的接口,适用于自动化和工业电子环境。
特点与优势
• 镀镍触点可减少腐蚀并保持信号完整性
• IDC端接可简化多芯电缆的快速现场布线
• 工作温度范围为-40°C至70°C,适用于广泛的温度应用
• 屏蔽结构可减少现场电磁干扰
• 单端口设计可在密集组装中节省面板空间
• IDC端接可简化多芯电缆的快速现场布线
• 工作温度范围为-40°C至70°C,适用于广泛的温度应用
• 屏蔽结构可减少现场电磁干扰
• 单端口设计可在密集组装中节省面板空间
应用领域
• 适用于工厂自动化领域的机器网络连接
• 适用于控制柜和外壳中的以太网链路
• 用于需要稳健屏蔽的现场布线
• 可用于工业开关的现场调试
• 适用于改装设备通信接口
• 适用于控制柜和外壳中的以太网链路
• 用于需要稳健屏蔽的现场布线
• 可用于工业开关的现场调试
• 适用于改装设备通信接口
它在现场安装时使用哪种安装方法?
它适合电缆安装布置,可直接在电缆端端端接,无需面板切口。
它接受多少导线,其排列方式是什么?
该连接器支持标准以太网布线的八路布线,以适应典型的RJ45引脚输出。
导线连接采用哪种端接技术?
绝缘位移触点端接用于实现快速连接,无需单独焊接。
这款连接器如何在嘈杂环境中处理EMC问题?
屏蔽外壳与兼容的屏蔽电缆配接时,可提供连续接地路径,以减少电磁干扰。
当安装在电缆上时,连接器的方向是什么?
该插座采用直式配置,可保持直插式电缆布线。
