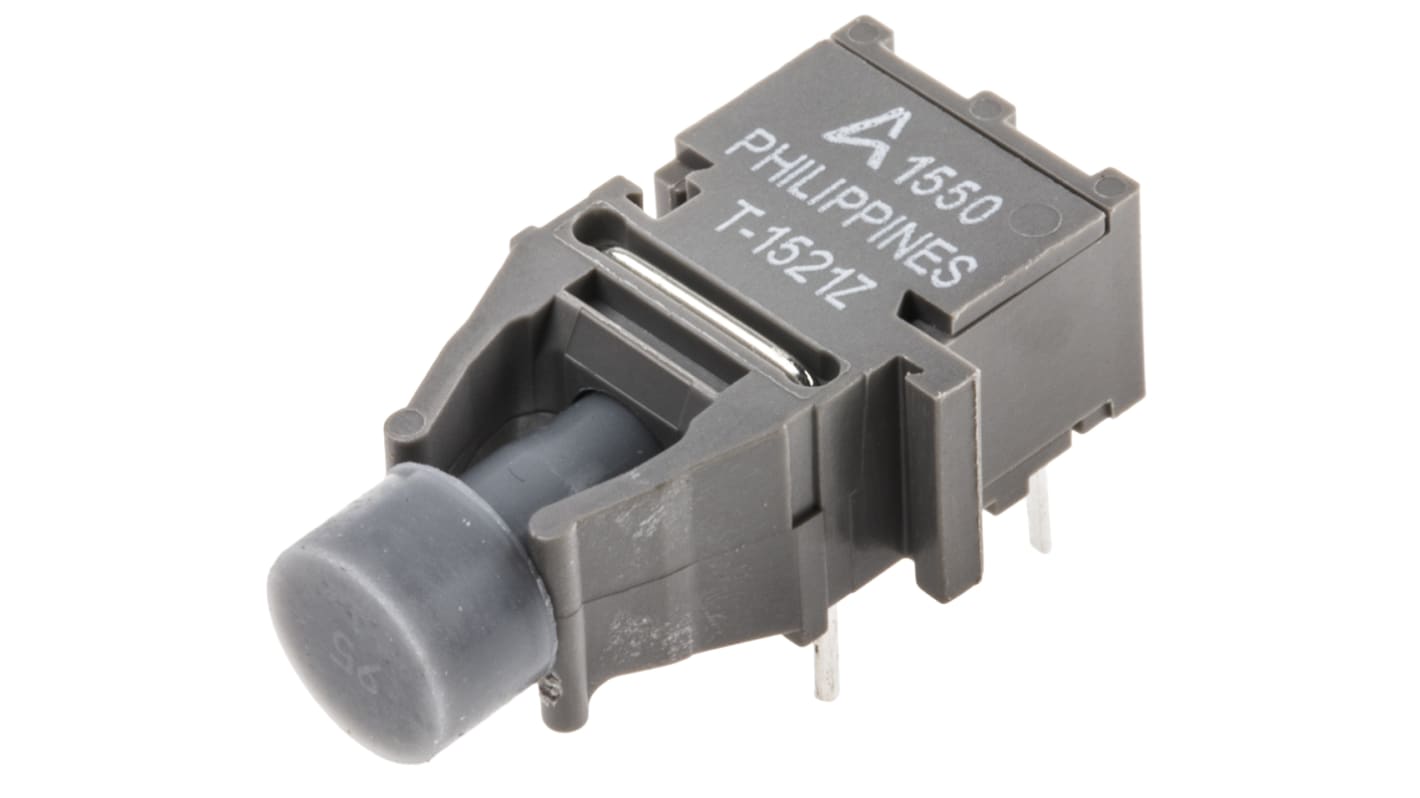

Broadcom 5 MBd, HFBR-1521Z 光纤发射器, 通孔, 多用途链路 660 nm 圆形连接器, Versatile Link系列 7.6 mm 12.2mm 18.8 mm

这款光纤发射器是一款紧凑型光发射器,设计用于将电气信号转换为用于数据传输的短距离光链路。它采用与多功能链路系统兼容的圆形连接器操作,适用于在需要短距离光纤通信的应用中在电路板上进行通孔安装。

• 工作峰值灵敏度波长为 660 nm,可实现匹配光纤响应
• 支持高达5 MBd的数据传输速率,适用于短距离信号传输
• 最大传输范围为 20 m,用于本地链路连接
• 2.02V 的低正向电压可最大限度降低驱动电压要求
• 快速上升时间 80 ns 和下降时间 40 ns,可实现灵敏的信号传输
• 六针通孔封装可简化板级集成

• 适用于工业短距离光学控制链路
• 适用于设备机架内的模块间通信
• 在本地网络中与多功能链路圆形连接器配合使用
• 可用于通过光纤传输长达 20 m 的传感器数据传输
• 适用于更换或升级现有通孔设计

它专为 PCB 上的通孔安装而设计,以提供牢固的机械和电气连接。

提供六个引脚,以容纳操作所需的信号和电源接口。

该组件符合 RoHS 标准,并通过了 UL 认证。

该发射器占用尺寸紧凑,尺寸为 12.2 x 7.6 mm,凸出长度为 18.8 mm。

光学耦合需要与多功能链路接口兼容的圆形连接器。
