JST FPC连接器, 14p, 0.5 mm间距, 1排, 表面安装, 直角 ZIF 顶部触点, 50 V ac/dc FLZ系列
- RS 库存编号:
- 122-3496
- 制造商零件编号:
- 16FLZ-RSM2-TB(LF)(SN)(P)
- 制造商:
- JST

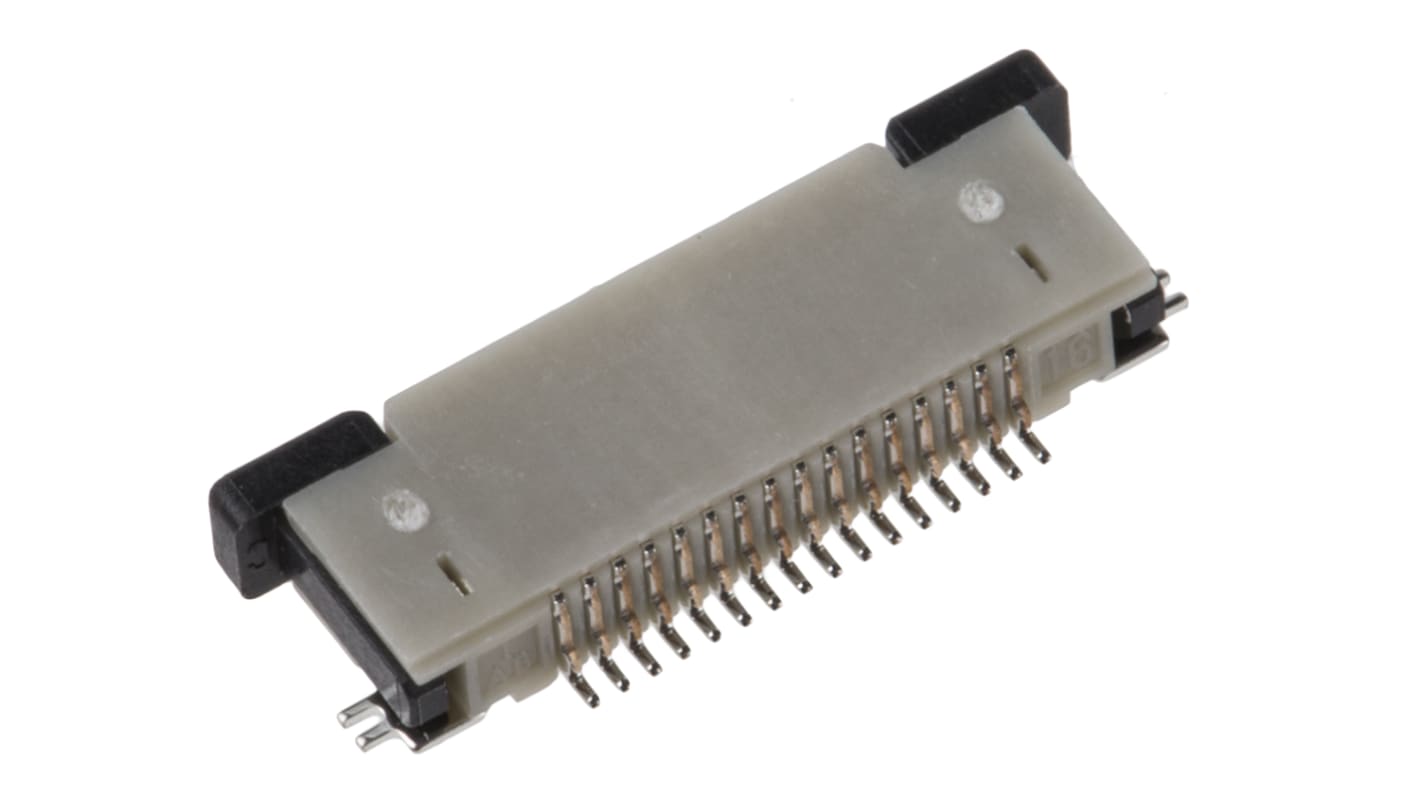

此图片代表整个产品系列，仅供参考。
可享批量折扣
小计（1 卷，共 5 件）*
¥44.38
(不含税)
¥50.15
(含税)
库存信息目前无法访问 - 请稍候查看
单位 | 每单位 | Per Tape* |
|---|---|---|
| 5 - 695 | RMB8.876 | RMB44.38 |
| 700 - 1395 | RMB8.682 | RMB43.41 |
| 1400 + | RMB8.494 | RMB42.47 |
* 参考价格
- RS 库存编号:
- 122-3496
- 制造商零件编号:
- 16FLZ-RSM2-TB(LF)(SN)(P)
- 制造商:
- JST
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | JST | |
| 产品类型 | FPC连接器 | |
| 触点数目 | 14 | |
| 触点材料 | 磷铜 | |
| 电流 | 500mA | |
| 节距 | 0.5mm | |
| 安装类型 | 表面安装 | |
| 终端类型 | ZIF 顶部触点 | |
| 方向 | 直角 | |
| 锁定装置 | 是 | |
| 电压 | 50 V ac/dc | |
| 最低工作温度 | -25°C | |
| 系列 | FLZ | |
| 最高工作温度 | 85°C | |
| 行数 | 1 | |
| 触点电镀 | 锡 | |
| 外壳材料 | PA 6T | |
| 选择全部 | ||
|---|---|---|
品牌 JST | ||
产品类型 FPC连接器 | ||
触点数目 14 | ||
触点材料 磷铜 | ||
电流 500mA | ||
节距 0.5mm | ||
安装类型 表面安装 | ||
终端类型 ZIF 顶部触点 | ||
方向 直角 | ||
锁定装置 是 | ||
电压 50 V ac/dc | ||
最低工作温度 -25°C | ||
系列 FLZ | ||
最高工作温度 85°C | ||
行数 1 | ||
触点电镀 锡 | ||
外壳材料 PA 6T | ||
- COO (Country of Origin):
- JP
JST 0.5 mm FLZ 系列 FFC/FPC 连接器
FLZ 系列 FFC/FPC 0.5 mm 节距连接器，带紧凑型节约空间设计。 这些 FLZ 系列 FFC/FPC SMT 连接器的高度仅高于印刷电路板 2.00 mm，允许在狭窄空间内实现互连。 这些 FLZ 系列 0.5 mm FFC/FPC 连接器具有零插入力 (ZIF) 机制，可增加耐磨性，并延长连接器寿命。 连接器外壳由耐热塑料制成，实现连接器 SMT 回流焊接兼容。 直插式表面安装尾线，允许轻松检验。 这些 FLZ 0.5 mm FFC/FPC 连接器提供正常或反向配置，确保设计灵活性。 带正常配置的连接器接受 FFC/FPC，配接表面朝上。 带反向配置的连接器接受 FFC/FPC，配接表面朝下。
特点和优势
紧凑节约空间的设计
零插入力机制，用于提高耐磨性
回流焊接兼容的耐热热塑性外壳
直插式表面安装尾线，用于轻松检验
提供正常和反向配置，确保设计灵活性
0.5mm FFC/FPC 连接器，JST
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
Note
部件号 xxFLZ-SM2-TB 具有正常配置。
部件号 xxFLZ-RSM2 具有反向配置
部件号 xxFLZ-RSM2 具有反向配置
