Hirose FPC连接器, 母座, 4p, 1mm间距, 单排, SMT安装, 直向, 500mA, 50 V 交流, FH33系列
- RS 库存编号:
- 136-2421P
- 制造商零件编号:
- FH33-4S-1SH(99)
- 制造商:
- Hirose
可享批量折扣
小计 125 件 (按连续条带形式提供)*
¥1,623.50
(不含税)
¥1,834.50
(含税)
暂时缺货
- 160 件在 2025年12月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 125 - 245 | RMB12.988 |
| 250 + | RMB12.71 |
* 参考价格
- RS 库存编号:
- 136-2421P
- 制造商零件编号:
- FH33-4S-1SH(99)
- 制造商:
- Hirose
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Hirose | |
| 触点数目 | 4 | |
| 触点材料 | 磷铜 | |
| 节距 | 1mm | |
| 安装类型 | SMT | |
| 性别 | 母座 | |
| 端接类型 | ZIF 底部触点 | |
| 主体定位 | 直向 | |
| 锁定机制 | 是 | |
| 额定电流 | 500mA | |
| 额定电压 | 50 V 交流 | |
| 系列 | FH33 | |
| 行数 | 1 | |
| 触点电镀 | 金 | |
| 端接方法 | 焊接 | |
| 最低工作温度 | -55°C | |
| 外壳材料 | PA | |
| 最高工作温度 | +85°C | |
| 选择全部 | ||
|---|---|---|
品牌 Hirose | ||
触点数目 4 | ||
触点材料 磷铜 | ||
节距 1mm | ||
安装类型 SMT | ||
性别 母座 | ||
端接类型 ZIF 底部触点 | ||
主体定位 直向 | ||
锁定机制 是 | ||
额定电流 500mA | ||
额定电压 50 V 交流 | ||
系列 FH33 | ||
行数 1 | ||
触点电镀 金 | ||
端接方法 焊接 | ||
最低工作温度 -55°C | ||
外壳材料 PA | ||
最高工作温度 +85°C | ||
- COO (Country of Origin):
- JP

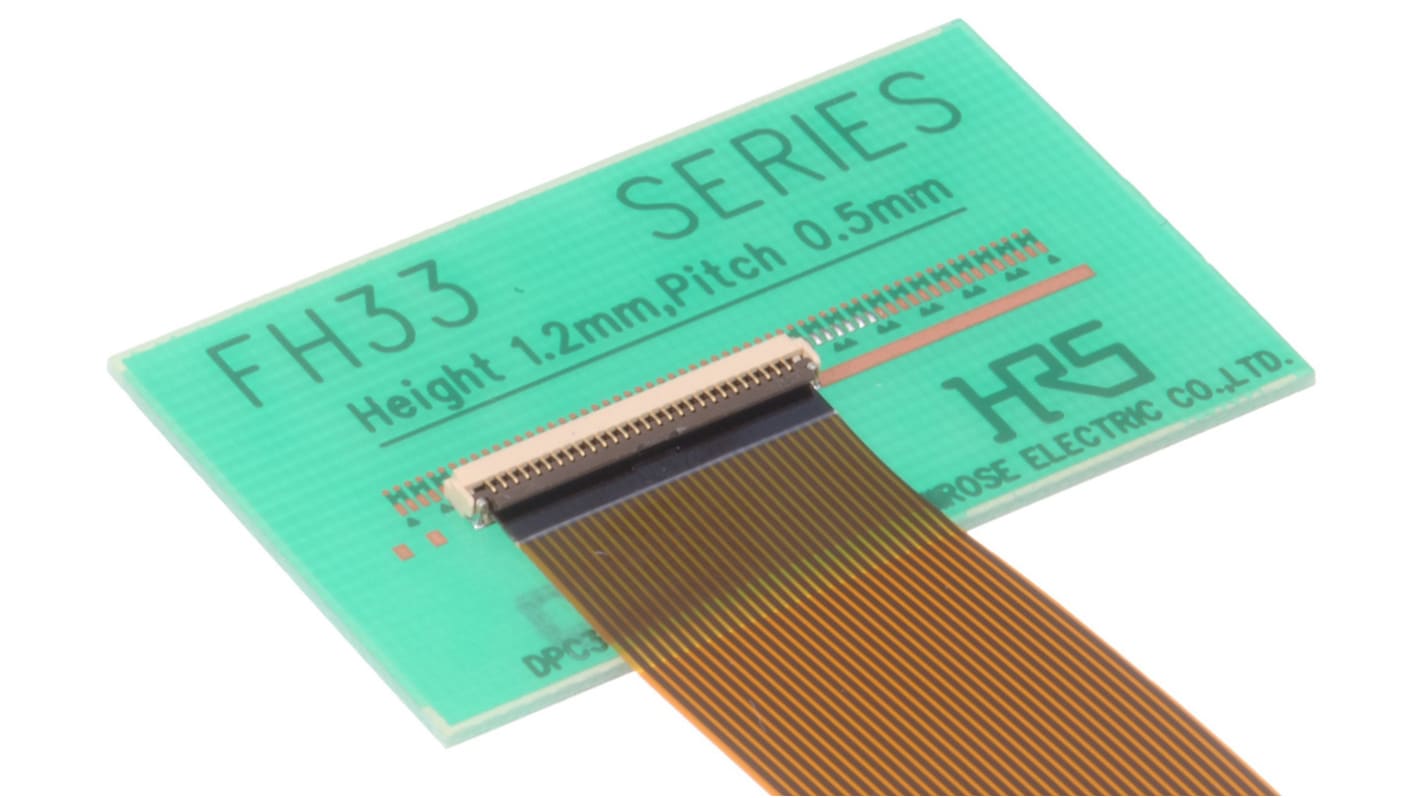

Hirose FH33 系列 0.5 mm 和 1.0 mm FPC/FFC 连接器
FH26 ZIF（零插入力）FPC/FFC 连接器采用紧凑型设计，薄型高度仅为 1.2 mm。这些 FH33 ZIF FPC 连接器的安装深度仅为 2.5 mm，占用面积小，还可显著节省印刷电路板的空间。 单触式 ZIF 旋转执行器可简单、准确地插入并稳固固定 FPC。执行器完全闭合后，它会发出咬合咔哒声，以确认将其牢固锁定到位。这些 FPC/FFC 连接器底部为实心且触点不暴露，这可使连接器安装在印刷电路板上的导电踪迹上。
特点和优势
• 薄型，高度为 1.25 mm
• 窄宽度，仅为 2.5 mm，可节省印刷电路板空间
• 旋转单触式执行器，易于 FPC/FFC 插入和固定
• 接触咬合，可确认执行器的完全闭合
• 接受标准 0.3 mm 厚 FPC。
• 窄宽度，仅为 2.5 mm，可节省印刷电路板空间
• 旋转单触式执行器，易于 FPC/FFC 插入和固定
• 接触咬合，可确认执行器的完全闭合
• 接受标准 0.3 mm 厚 FPC。
应用
这些 FH33 FPC/FFC 连接器特别适用于微型便携式设备和个人移动设备。
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
0.5mm FPC/FFC - Hirose
