Wurth Elektronik FPC连接器, 4p, 1 mm间距, 1排 母插, 表面安装, 水平 表面安装, 50 V ac WR-FPC系列
- RS Stock No.:
- 141-8546
- Mfr. Part No.:
- 686104183422
- Brand:
- Wurth Elektronik
Bulk discount available
Subtotal (1 reel of 4000 units)*
¥19,716.00
(exc. VAT)
¥22,280.00
(inc. VAT)
暂时缺货
- 在 2026年6月01日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Units | Per unit | Per Reel* |
|---|---|---|
| 4000 - 16000 | RMB4.929 | RMB19,716.00 |
| 20000 + | RMB4.831 | RMB19,324.00 |
*price indicative
- RS Stock No.:
- 141-8546
- Mfr. Part No.:
- 686104183422
- Brand:
- Wurth Elektronik
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Wurth Elektronik | |
| 产品类型 | FPC连接器 | |
| 触点数目 | 4 | |
| 子类型 | FPC | |
| 触点材料 | 磷铜 | |
| 电流 | 800mA | |
| 节距 | 1mm | |
| 安装类型 | 表面 | |
| 连接器极性 | 母插 | |
| 触点位置 | 顶部 | |
| 终端类型 | 表面安装 | |
| 方向 | 水平 | |
| 插入损耗 | ZIF | |
| 锁定装置 | 是 | |
| 电压 | 50 V ac | |
| 系列 | WR-FPC | |
| 最低工作温度 | -25°C | |
| 触点类型 | 母插 | |
| 最高工作温度 | 85°C | |
| 标准/认证 | No | |
| 行数 | 1 | |
| 触点电镀 | 镍镀锡 | |
| 外壳材料 | 液晶聚合物 | |
| Select all | ||
|---|---|---|
品牌 Wurth Elektronik | ||
产品类型 FPC连接器 | ||
触点数目 4 | ||
子类型 FPC | ||
触点材料 磷铜 | ||
电流 800mA | ||
节距 1mm | ||
安装类型 表面 | ||
连接器极性 母插 | ||
触点位置 顶部 | ||
终端类型 表面安装 | ||
方向 水平 | ||
插入损耗 ZIF | ||
锁定装置 是 | ||
电压 50 V ac | ||
系列 WR-FPC | ||
最低工作温度 -25°C | ||
触点类型 母插 | ||
最高工作温度 85°C | ||
标准/认证 No | ||
行数 1 | ||
触点电镀 镍镀锡 | ||
外壳材料 液晶聚合物 | ||

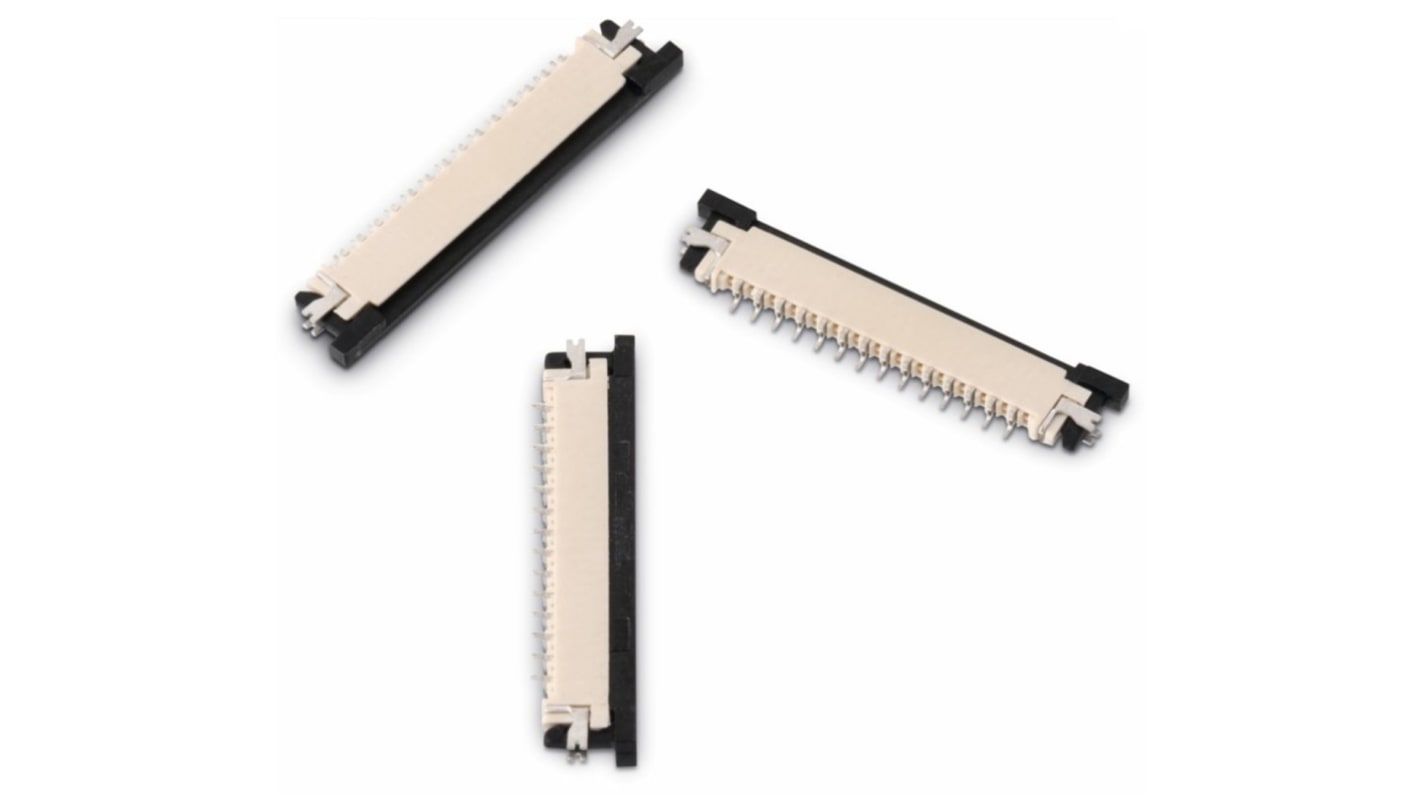

Wurth WR-FPC 系列 1.0mm 薄型 ZIF FPC 连接器
WR-FPC 系列 1.00 mm ZIF（零插入力）FPC 连接器采用薄型、节省空间的设计，高度仅为 1.2 mm。这些 WR-FPC 系列 ZIF 连接器具有旋转锁执行器，易于插入 FPC。该执行器完全旋转可打开，插入 FPC，然后执行器可回转，以将 FPC 锁定到位。此翻转锁定执行器提供到 FPC 的额外固定，从而实现可靠的电气和机械连接。连接器任一侧上的黄铜焊片有助于将连接器固定到印刷电路板。这些 WR-FPC 1.00mm FPC 连接器提供顶部或底部触点，提供设计灵活性
特点和优势
• 薄型设计，特别适用于高密度应用;• 翻转锁定执行器，易于 FPC 插入且具有高保持力
• 焊片，用于牢固固定在印刷电路板上
• 具有顶部和底部触点样式，提供设计灵活性
产品应用信息
FPC 连接器特别适用于微型高密度应用，包括显示器、触摸面板和屏幕。其他行业包括消费电子产品（个人计算机、平板电脑、移动电话和相机），且适用于商业、工业和医疗设备。
