Molex FPC连接器, 母座, 24p, 0.5mm间距, 单排, SMT安装, 直角, 400mA, 50 V 有效值交流/直流
- RS 库存编号:
- 178-9532
- 制造商零件编号:
- 502244-2430
- 制造商:
- Molex
可享批量折扣
小计（1 包，共 5 件）*
¥54.56
(不含税)
¥61.655
(含税)
有库存
- 另外 4,630 件在 2025年12月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 5 - 620 | RMB10.912 | RMB54.56 |
| 625 - 1245 | RMB10.67 | RMB53.35 |
| 1250 + | RMB10.442 | RMB52.21 |
* 参考价格
- RS 库存编号:
- 178-9532
- 制造商零件编号:
- 502244-2430
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 触点数目 | 24 | |
| 触点材料 | 磷铜 | |
| 节距 | 0.5mm | |
| 安装类型 | SMT | |
| 性别 | 母座 | |
| 触点位置 | 底部 | |
| 端接类型 | ZIF | |
| 主体定位 | 直角 | |
| 插入力 | ZIF | |
| 额定电流 | 400mA | |
| 额定电压 | 50 V 有效值交流/直流 | |
| 系列号 | 502244 | |
| 行数 | 1 | |
| 触点电镀 | 金 | |
| 端接方法 | SMT | |
| 最高工作温度 | +85°C | |
| 最低工作温度 | -25°C | |
| 外壳材料 | 液晶聚合物 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
触点数目 24 | ||
触点材料 磷铜 | ||
节距 0.5mm | ||
安装类型 SMT | ||
性别 母座 | ||
触点位置 底部 | ||
端接类型 ZIF | ||
主体定位 直角 | ||
插入力 ZIF | ||
额定电流 400mA | ||
额定电压 50 V 有效值交流/直流 | ||
系列号 502244 | ||
行数 1 | ||
触点电镀 金 | ||
端接方法 SMT | ||
最高工作温度 +85°C | ||
最低工作温度 -25°C | ||
外壳材料 液晶聚合物 | ||
- COO (Country of Origin):
- JP

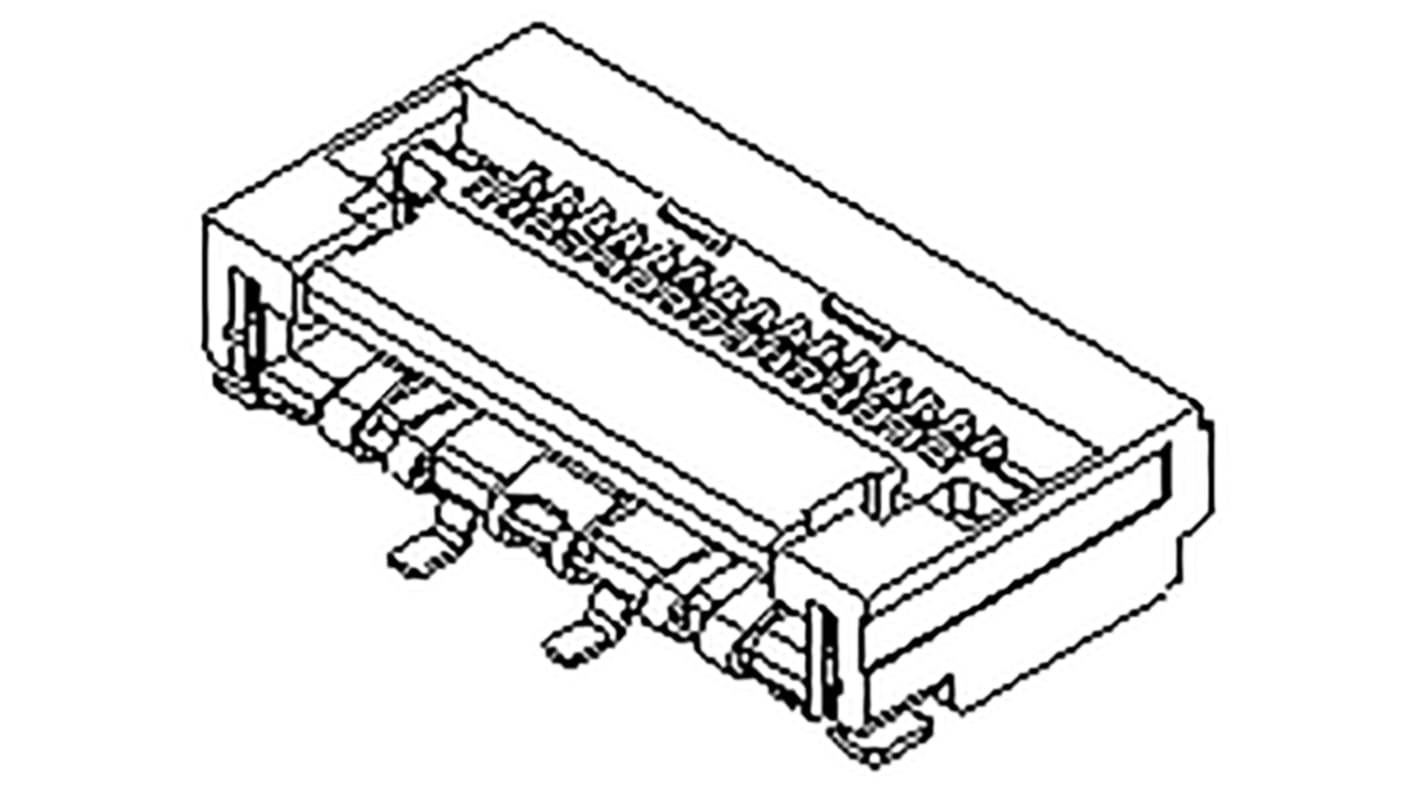

Molex 502244 系列 FPC 连接器,24 个触点,0.5mm 节距 - 502244-2430
这款 FPC 连接器是一种高性能表面贴装解决方案,专为需要高效可靠连接的应用而设计。这款母头连接器有 24 个单排触点,节距为 0.5mm,结构紧凑,是各种电子设计的理想选择。它由液晶聚合物制成,具有出色的耐用性和热稳定性,可在 -25°C 至 +85°C 的温度范围内发挥最佳功能。
特点和优势
• 使用 ZIF 端接,实现简单高效的插入
• 镀金确保高导电性和耐腐蚀性
• 直角设计便于节省配置空间
• 最大额定电流为 400 mA,性能稳健
• 绝缘电阻为 50 兆欧,可最大程度地减少信号损失
• 机械固定功能可在压力下保持牢固连接
• 镀金确保高导电性和耐腐蚀性
• 直角设计便于节省配置空间
• 最大额定电流为 400 mA,性能稳健
• 绝缘电阻为 50 兆欧,可最大程度地减少信号损失
• 机械固定功能可在压力下保持牢固连接
应用
• 用于需要紧凑型连接器的自动化系统
• 非常适合电子设备中的 LCD 显示屏连接
• 应用于机器人,实现可靠的数据传输
• 用于通信设备,实现高速连接
• 常见于消费电子产品,用于节省空间的布局
• 非常适合电子设备中的 LCD 显示屏连接
• 应用于机器人,实现可靠的数据传输
• 用于通信设备,实现高速连接
• 常见于消费电子产品,用于节省空间的布局
这款连接器在紧凑的电子设计中有哪些优势?
紧凑的尺寸和直角配置可有效利用空间,适用于密集的 PCB 布局,同时保持稳健的连接。
镀金对这款连接器的性能有何贡献?
镀金增强了导电性,并具有出色的耐腐蚀性,可确保在不同环境条件下长时间使用的可靠连接。
这种连接器能承受什么样的环境条件？
该连接器可在 -25°C 至 +85°C 的宽温度范围内有效运行,适用于各种环境中的各种应用。
