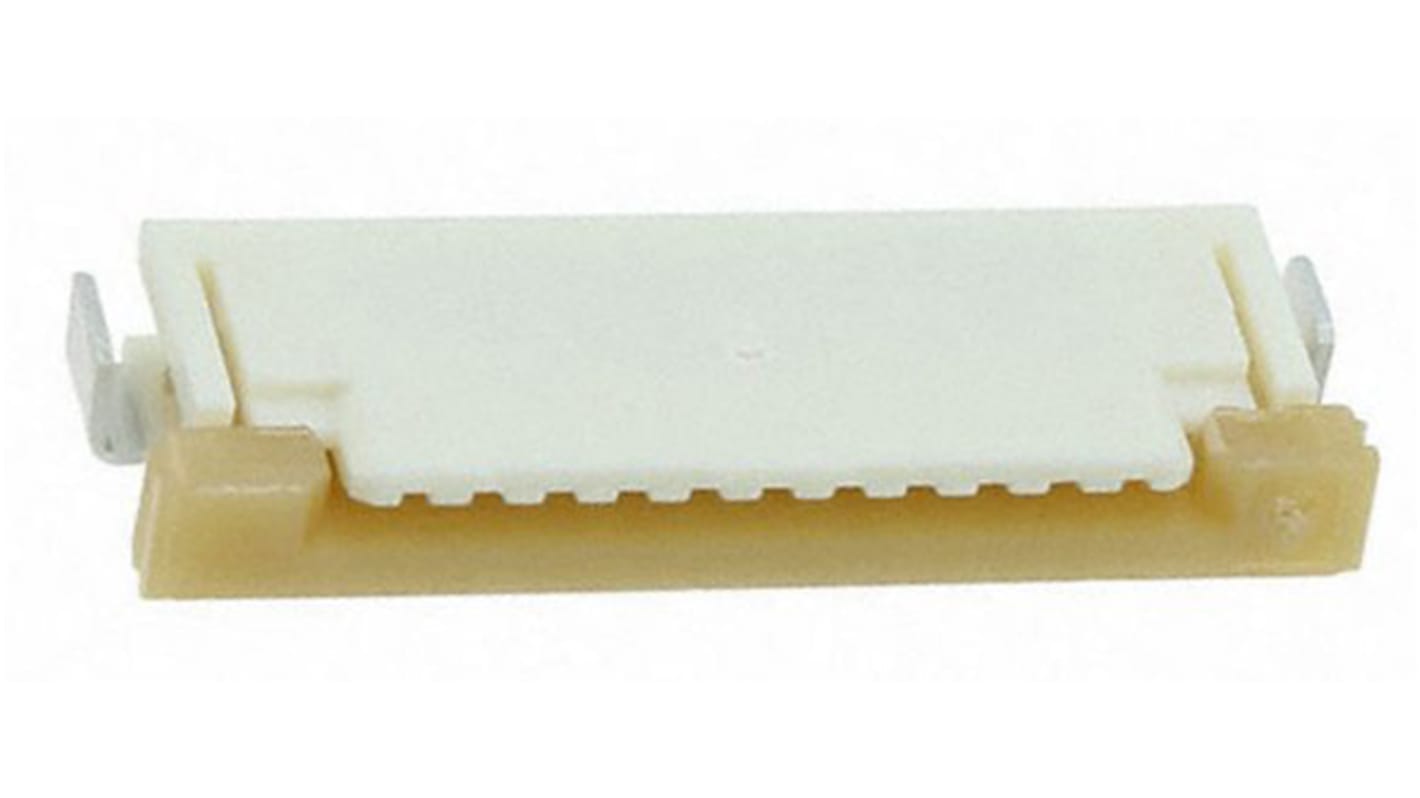

Molex FPC连接器, 11p, 1 mm间距, 1排 母插, 表面安装, 直角 ZIF 顶部触点, 30V Easy-On系列
- RS 库存编号:
- 670-6745
- 制造商零件编号:
- 52207-1160
- 制造商:
- Molex
可享批量折扣
小计（1 包，共 10 件）*
¥47.38
(不含税)
¥53.54
(含税)
最后的 RS 库存
- 300 件将从其他地点发货
- 最后 740 件在 2026年5月20日 发货
单位 | 每单位 | 每包* |
|---|---|---|
| 10 - 40 | RMB4.738 | RMB47.38 |
| 50 + | RMB4.681 | RMB46.81 |
* 参考价格
- RS 库存编号:
- 670-6745
- 制造商零件编号:
- 52207-1160
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 产品类型 | FPC连接器 | |
| 触点数目 | 11 | |
| 触点材料 | 磷铜 | |
| 电流 | 1A | |
| 节距 | 1mm | |
| 安装类型 | 表面安装 | |
| 连接器极性 | 母插 | |
| 终端类型 | ZIF 顶部触点 | |
| 方向 | 直角 | |
| 电压 | 30V | |
| 最低工作温度 | -30°C | |
| 系列 | Easy-On | |
| 最高工作温度 | 85°C | |
| 触点类型 | 母插 | |
| 行数 | 1 | |
| 触点电镀 | 镀金镍 | |
| 外壳材料 | 尼龙 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
产品类型 FPC连接器 | ||
触点数目 11 | ||
触点材料 磷铜 | ||
电流 1A | ||
节距 1mm | ||
安装类型 表面安装 | ||
连接器极性 母插 | ||
终端类型 ZIF 顶部触点 | ||
方向 直角 | ||
电压 30V | ||
最低工作温度 -30°C | ||
系列 Easy-On | ||
最高工作温度 85°C | ||
触点类型 母插 | ||
行数 1 | ||
触点电镀 镀金镍 | ||
外壳材料 尼龙 | ||
Molex 1.00mm ZIF SMT FPC 连接器 - 52207、52271 和 52610 系列
Easy On 52207、52271 和 52610 系列 ZIF（零插入力）SMT 贴装 FPC 连接器，间距为 1.00mm，采用节省空间的设计，非常适合在紧凑的封装应用中使用。这些 Easy On FPC 连接器采用滑动式执行器，可在 FPC 与连接器端子之间建立稳固连接。52271 系列的执行器可旋转 30°，以便更轻松地插入 FPC。连接器触点在电缆向上或向下拉动时会随之移动，可提供牢固的触点保持力并确保维持电气接触。直角安装 FPC 连接器底座上的焊接片（或焊钉）可为焊接引脚接头提供牢固的 PCB 固定和应力消除。52207 系列 FPC 连接器为带顶部触点的直角安装型。
52271 系列 FPC 连接器为带底部触点的直角安装型。
52610 系列 FPC 连接器为垂直安装型，一侧有触点。
特性和优点
• 节省空间的设计
• ZIF 设计，可在重复插拔中将磨损降至最低
• 滑动式执行器，便于 FPC 的插入和牢固连接
• 外壳中的导轨，用于 FPC 校准
• 可移动触点，确保触点保持牢固
• 焊接片，用于在 PCB 上牢固固定和提供应力消除（仅限直角版本）
产品应用信息
这些 Easy-On ZIF FPC 连接器是汽车、消费电子、数据通信、医疗和移动电话行业中各种应用的理想选择。应用领域涵盖汽车导航与音响系统、数码相机、家庭安防、平板与笔记本电脑、病人监护仪、GPS 系统、智能手机及平板电脑。
