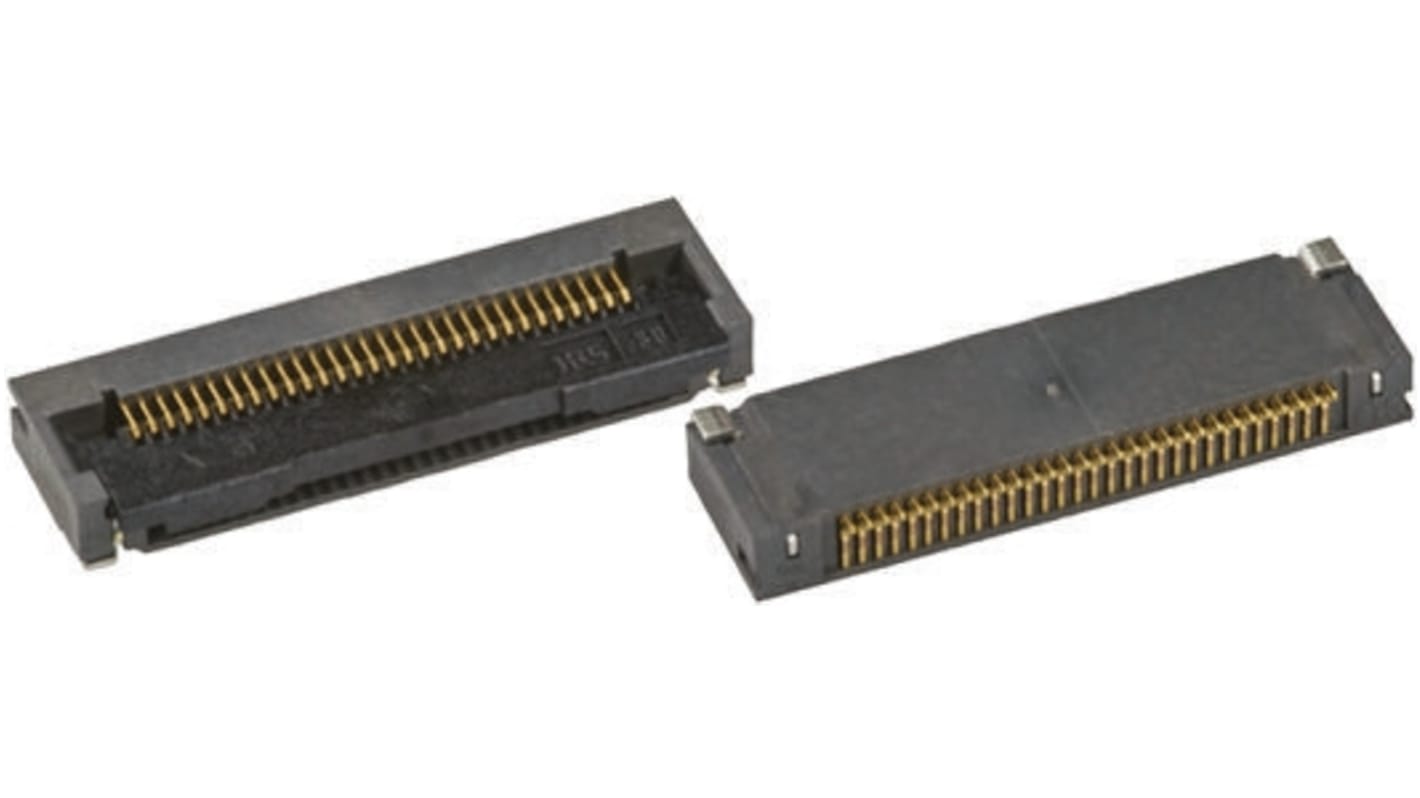

Name: Hirose FPC连接器, 母座, 30p, 0.5mm间距, 单排, SMT安装, 直角, 500mA, 50 V 交流, FH28系列
Brand: Hirose
SKU: 685-1312
Price: 11.47 CNY
Availability: BackOrder

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Hirose
	触点数目	30
	触点材料	磷铜
	节距	0.5mm
	安装类型	SMT
	性别	母座
	端接类型	ZIF 底部触点
	主体定位	直角
	锁定机制	是
	额定电流	500mA
	额定电压	50 V 交流
	系列	FH28
	行数	1
	触点电镀	金
	端接方法	焊接
	最高工作温度	+105°C
	最低工作温度	-40°C
	外壳材料	液晶聚合物

	选择全部
	品牌 Hirose
	触点数目 30
	触点材料磷铜
	节距 0.5mm
	安装类型 SMT
	性别母座
	端接类型 ZIF 底部触点
	主体定位直角
	锁定机制是
	额定电流 500mA
	额定电压 50 V 交流
	系列 FH28
	行数 1
	触点电镀金
	端接方法焊接
	最高工作温度 +105°C
	最低工作温度 -40°C
	外壳材料液晶聚合物

登录下载 CAD 模型

COO (Country of Origin):: JP

Hirose FH28 系列 0.5 mm FPC/FFC 连接器

FH28 0.5 mm ZIF（零插入力）FPC/FFC 连接器采用坚固、耐震设计。这些 FH28 FPC/FFC 连接器具有坚固的锁扣执行器，可通过强化的金属固定件支撑连接器的任一端。可在每个触点沿其整个长度由钩按下执行器，从而确保牢固连接和防止执行器脱离。执行器完全闭合后，它会发出咬合咔哒声，以确认将其牢固锁定到位。这些 FH28 FPC/FFC 连接器具有侧面锁扣，适用于标签 FPC。可在这些锁扣内部的 FPC 插槽上定位插片，使其准确校准和定位。锁定执行器后，插片可用作应力消除装置且增加 FPC 保持力。这些 FH28 FPC/FFC 连接器还可用于直向侧面或非标签 FPC。这些 FPC/FFC 连接器底部为实心且触点不暴露，这可使连接器安装在印刷电路板上的导电踪迹上。
这些 FH28 0.5 mm ZIF FPC/FFC 连接器可接受厚度为 0.3 mm 的标准 FPC/FCC
FH28E 和 FH28H FPC/FFC 连接器具有金属固定件，该固定件可伸出外壳边缘，以进行手动焊接
FH28H FPC/FFC 连接器具有较窄的节省空间执行器

特点和优势

• 坚固的设计
• 加固锁扣式执行器，易于 FPC/FFC 插入和固定
• 接触咬合，可确认执行器的完全闭合
• 侧面锁扣，可增强标签 FPC/FFC 保持力
• 封装设计，可安装在印刷电路板导电轨迹上

应用

• 工业设备
• 消费电子
• GPS 导航
• 测试和测量设备
• 条码阅读器
• 医疗设备

注

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。

0.5mm FPC/FFC - Hirose

单位	每单位	每包*
10 - 490	RMB10.153	RMB101.53
500 +	RMB9.929	RMB99.29
