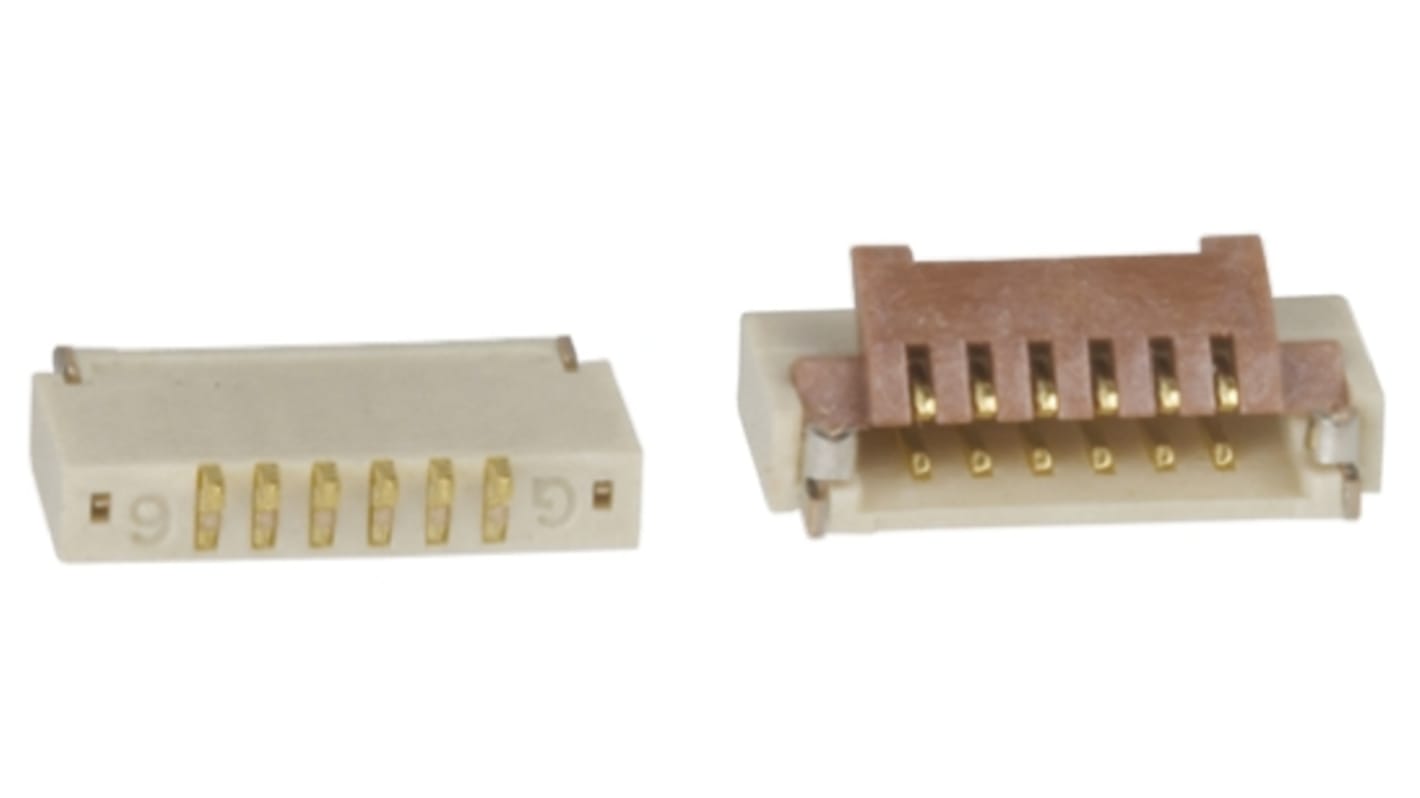

Hirose FPC连接器, 6p, 0.5 mm间距, 1排 母插, 表面安装, 直角 ZIF 底部触点, 50 V ac FH19系列
- RS 库存编号:
- 772-6939
- 制造商零件编号:
- FH19C-6S-0.5SH(05)
- 制造商:
- Hirose
可享批量折扣
小计（1 包，共 5 件）*
¥74.16
(不含税)
¥83.80
(含税)
暂时缺货
- 670 件在 2026年3月24日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 5 - 70 | RMB14.832 | RMB74.16 |
| 75 - 245 | RMB14.39 | RMB71.95 |
| 250 - 495 | RMB13.944 | RMB69.72 |
| 500 - 1245 | RMB13.664 | RMB68.32 |
| 1250 + | RMB13.35 | RMB66.75 |
* 参考价格
- RS 库存编号:
- 772-6939
- 制造商零件编号:
- FH19C-6S-0.5SH(05)
- 制造商:
- Hirose
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Hirose | |
| 触点数目 | 6 | |
| 产品类型 | FPC连接器 | |
| 触点材料 | 磷铜 | |
| 节距 | 0.5mm | |
| 电流 | 500mA | |
| 安装类型 | 表面安装 | |
| 连接器极性 | 母插 | |
| 终端类型 | ZIF 底部触点 | |
| 触点位置 | 底部 | |
| 方向 | 直角 | |
| 插入损耗 | ZIF | |
| 锁定装置 | 是 | |
| 电压 | 50 V ac | |
| 最低工作温度 | -55°C | |
| 系列 | FH19 | |
| 最高工作温度 | 85°C | |
| 触点类型 | 母插 | |
| 行数 | 1 | |
| 标准/认证 | No | |
| 触点电镀 | 金色 | |
| 外壳材料 | 液晶聚合物 | |
| 选择全部 | ||
|---|---|---|
品牌 Hirose | ||
触点数目 6 | ||
产品类型 FPC连接器 | ||
触点材料 磷铜 | ||
节距 0.5mm | ||
电流 500mA | ||
安装类型 表面安装 | ||
连接器极性 母插 | ||
终端类型 ZIF 底部触点 | ||
触点位置 底部 | ||
方向 直角 | ||
插入损耗 ZIF | ||
锁定装置 是 | ||
电压 50 V ac | ||
最低工作温度 -55°C | ||
系列 FH19 | ||
最高工作温度 85°C | ||
触点类型 母插 | ||
行数 1 | ||
标准/认证 No | ||
触点电镀 金色 | ||
外壳材料 液晶聚合物 | ||
Hirose FH19 和 FH19SC 系列 0.5 mm FPC/FFC 连接器
FH19 和 FH19SC 系列 0.5 mm ZIF（零插入力）FPC/FFC 连接器采用薄型、轻型设计。 这些 FH19 和 FH19SC FPC/FFC 连接器为薄型，高度仅为 0.9 mm，宽度窄，为 3 mm，印迹尺寸更小，还可节省印刷电路板空间。 锁扣式 ZIF 旋转执行器用于插入和稳固固定 FPC。 执行器具有临时固定机制，可使其在插入 FPC 过程中保持打开。 执行器完全闭合后，它会发出咬合咔哒声，以确认将其牢固锁定到位。 连接器侧面的金属固定件有助于将连接器固定到印刷电路板，它们还可在插入 FPC/FFC 时用作导轨。 这些固定件的无导线设计意味着它们在印刷电路板上占用的空间较小。这些 FPC/FFC 连接器的底部为实心，且触点不暴露，这样可使连接器安装在印刷电路板上的导电踪迹上。
FH19C 系列 FPC/FFC 连接器适用于 FPC 厚度 0.2 mm
FH19SC 系列 FPC/FFC 连接器适用于 FPC 厚度 0.3 mm
特点和优势
• 薄型，高度为 0.9 mm
• 减少印迹，节省印刷电路板空间
• 旋转锁扣式执行器，易于 FPC/FFC 插入和固定
• 接触咬合，可确认执行器的完全闭合
• 金属固定件，用于 FPC/FFC 校准和印刷电路板固定
• 封装设计，可安装在印刷电路板导电轨迹上
应用
• 微型便携式设备
• 个人移动设备
• 笔记本电脑
• 手机
• PDA
• 便携式音频播放器
• DVD-R
