Hirose FPC连接器, 20p, 0.5 mm间距, 1排 母插, 表面安装, 直角 焊接, 50 V ac FH33系列
- RS 库存编号:
- 772-6967
- 制造商零件编号:
- FH33-20S-0.5SH(99)
- 制造商:
- Hirose

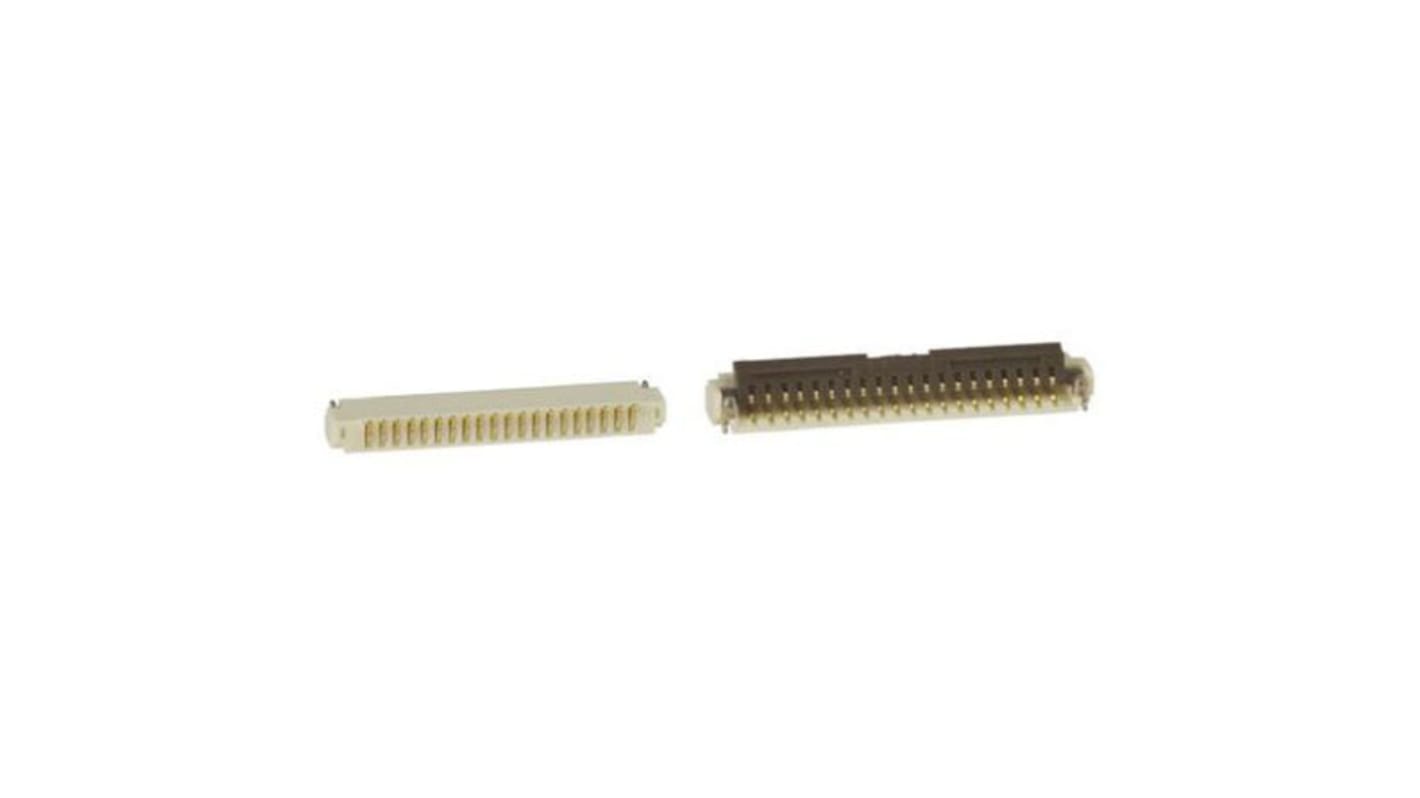

此图片代表整个产品系列，仅供参考。
可享批量折扣
小计（1 包，共 5 件）*
¥52.33
(不含税)
¥59.135
(含税)
暂时缺货
- 在 2026年7月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 5 - 70 | RMB10.466 | RMB52.33 |
| 75 - 245 | RMB10.152 | RMB50.76 |
| 250 - 495 | RMB9.84 | RMB49.20 |
| 500 - 1245 | RMB9.632 | RMB48.16 |
| 1250 + | RMB9.422 | RMB47.11 |
* 参考价格
- RS 库存编号:
- 772-6967
- 制造商零件编号:
- FH33-20S-0.5SH(99)
- 制造商:
- Hirose
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Hirose | |
| 产品类型 | FPC连接器 | |
| 触点数目 | 20 | |
| 子类型 | FPC | |
| 触点材料 | 磷铜 | |
| 节距 | 0.5mm | |
| 电流 | 500mA | |
| 安装类型 | 表面安装 | |
| 连接器极性 | 母插 | |
| 触点位置 | 底部 | |
| 终端类型 | 焊接 | |
| 插入损耗 | ZIF | |
| 方向 | 直角 | |
| 锁定装置 | 是 | |
| 电压 | 50 V ac | |
| 最低工作温度 | -55°C | |
| 系列 | FH33 | |
| 最高工作温度 | 85°C | |
| 触点类型 | 母插 | |
| 标准/认证 | No | |
| 行数 | 1 | |
| 触点电镀 | 金色 | |
| 外壳材料 | 聚酰胺 | |
| 选择全部 | ||
|---|---|---|
品牌 Hirose | ||
产品类型 FPC连接器 | ||
触点数目 20 | ||
子类型 FPC | ||
触点材料 磷铜 | ||
节距 0.5mm | ||
电流 500mA | ||
安装类型 表面安装 | ||
连接器极性 母插 | ||
触点位置 底部 | ||
终端类型 焊接 | ||
插入损耗 ZIF | ||
方向 直角 | ||
锁定装置 是 | ||
电压 50 V ac | ||
最低工作温度 -55°C | ||
系列 FH33 | ||
最高工作温度 85°C | ||
触点类型 母插 | ||
标准/认证 No | ||
行数 1 | ||
触点电镀 金色 | ||
外壳材料 聚酰胺 | ||
Hirose FH33 系列 0.5 mm 和 1.0 mm FPC/FFC 连接器
FH26 ZIF（零插入力）FPC/FFC 连接器采用紧凑型设计，薄型高度仅为 1.2 mm。这些 FH33 ZIF FPC 连接器的安装深度仅为 2.5 mm，占用面积小，还可显著节省印刷电路板的空间。 单触式 ZIF 旋转执行器可简单、准确地插入并稳固固定 FPC。执行器完全闭合后，它会发出咬合咔哒声，以确认将其牢固锁定到位。这些 FPC/FFC 连接器底部为实心且触点不暴露，这可使连接器安装在印刷电路板上的导电踪迹上。
特点和优势
• 薄型，高度为 1.25 mm
• 窄宽度，仅为 2.5 mm，可节省印刷电路板空间
• 旋转单触式执行器，易于 FPC/FFC 插入和固定
• 接触咬合，可确认执行器的完全闭合
• 接受标准 0.3 mm 厚 FPC。
应用
这些 FH33 FPC/FFC 连接器特别适用于微型便携式设备和个人移动设备。
