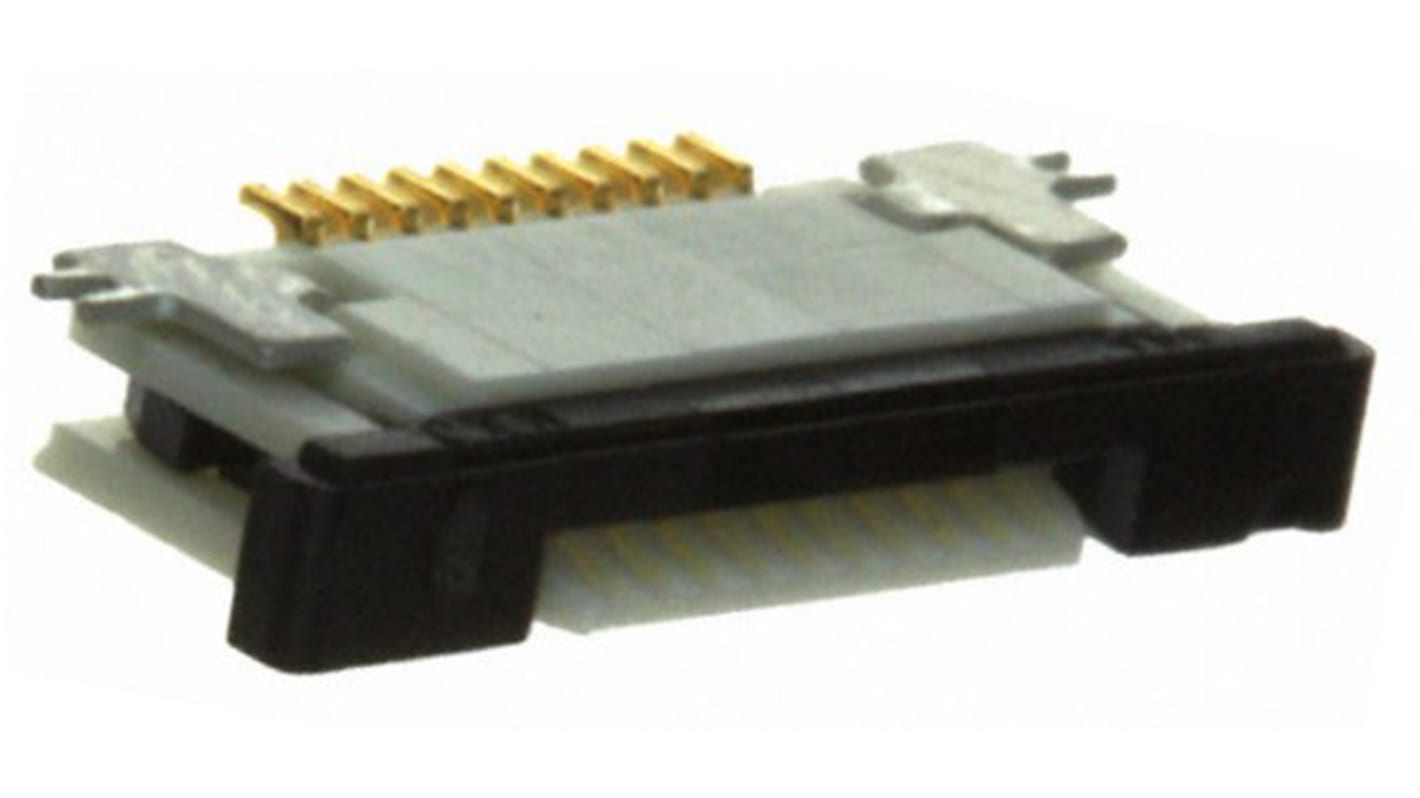

Molex FPC连接器, 10p, 0.5 mm间距, 1排, 表面安装, 直角 ZIF 顶部触点, 50 V 52745系列
- RS 库存编号:
- 797-9114
- Distrelec 货号:
- 304-45-570
- 制造商零件编号:
- 52745-1097
- 制造商:
- Molex
可享批量折扣
小计（1 包，共 5 件）*
¥50.74
(不含税)
¥57.34
(含税)
有库存
- 另外 9 件在 2026年2月09日 发货
- 另外 224 件在 2026年2月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
包装 | 每包 | 每单位* |
|---|---|---|
| 1 - 49 | RMB50.74 | RMB10.148 |
| 50 - 99 | RMB49.62 | RMB9.924 |
| 100 + | RMB48.55 | RMB9.71 |
* 参考价格
- RS 库存编号:
- 797-9114
- Distrelec 货号:
- 304-45-570
- 制造商零件编号:
- 52745-1097
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 触点数目 | 10 | |
| 产品类型 | FPC连接器 | |
| 触点材料 | 磷铜 | |
| 子类型 | 便捷式 FFC/FPC 连接器 | |
| 节距 | 0.5mm | |
| 电流 | 500mA | |
| 安装类型 | 表面安装 | |
| 触点位置 | 顶部 | |
| 终端类型 | ZIF 顶部触点 | |
| 方向 | 直角 | |
| 插入损耗 | ZIF | |
| 锁定装置 | 是 | |
| 电压 | 50 V | |
| 最低工作温度 | -20°C | |
| 系列 | 52745 | |
| 最高工作温度 | 85°C | |
| 标准/认证 | No | |
| 行数 | 1 | |
| 触点电镀 | 金色 | |
| 外壳材料 | 聚丙烯 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
触点数目 10 | ||
产品类型 FPC连接器 | ||
触点材料 磷铜 | ||
子类型 便捷式 FFC/FPC 连接器 | ||
节距 0.5mm | ||
电流 500mA | ||
安装类型 表面安装 | ||
触点位置 顶部 | ||
终端类型 ZIF 顶部触点 | ||
方向 直角 | ||
插入损耗 ZIF | ||
锁定装置 是 | ||
电压 50 V | ||
最低工作温度 -20°C | ||
系列 52745 | ||
最高工作温度 85°C | ||
标准/认证 No | ||
行数 1 | ||
触点电镀 金色 | ||
外壳材料 聚丙烯 | ||
Molex Slider 系列 FPC 连接器,10 个触点,0.5mm 节距 - 52745-1097
此 FPC 连接器是一款 0.5mm 间距的易于安装型连接器,设计用于表面贴装应用。它采用直角方向,有 10 个触点,可用于各种电子配置。其结构经久耐用,包含镀金磷青铜触点材料,可在 -20°C 至 +85°C 的温度范围内提供稳健的连接性和可靠性。
特点和优势
• 平滑表面安装,缩短装配时间
• 10 个电路增强了电子设计的通用性
• ZIF 顶部触点样式便于连接电缆
• 镀金触点确保出色的导电性
• 直角方向可优化应用空间
• 焊接端接方法提供坚固、持久的连接
应用
• 用于电子设备的带状电缆连接
• 适用于需要紧凑型解决方案的自动化系统
• 设计用于与消费电子产品中的 PCB 接口
• 在高温环境中使用,性能可靠
• 适用于机械行业的紧凑型机械
该连接器的最高工作温度是多少？
该连接器可在 -20°C 至 +85°C 的温度范围内高效运行,适用于各种环境。
此连接器可耐受多少配接周期？
它的额定配接次数高达 20 次,可确保在重复使用的情况下的使用寿命和可靠性。
此连接器是否可垂直安装在 PCB 上?
由于其直角方向,这款连接器专为节省空间的应用而设计,可有效促进垂直 PCB 安装。
该连接器是否与其他类型的电缆兼容?
它专为与 FFC(扁平柔性电缆)和 FPC(柔性印刷电路)类型配合使用而设计,可确保在兼容应用中实现卓越性能。
