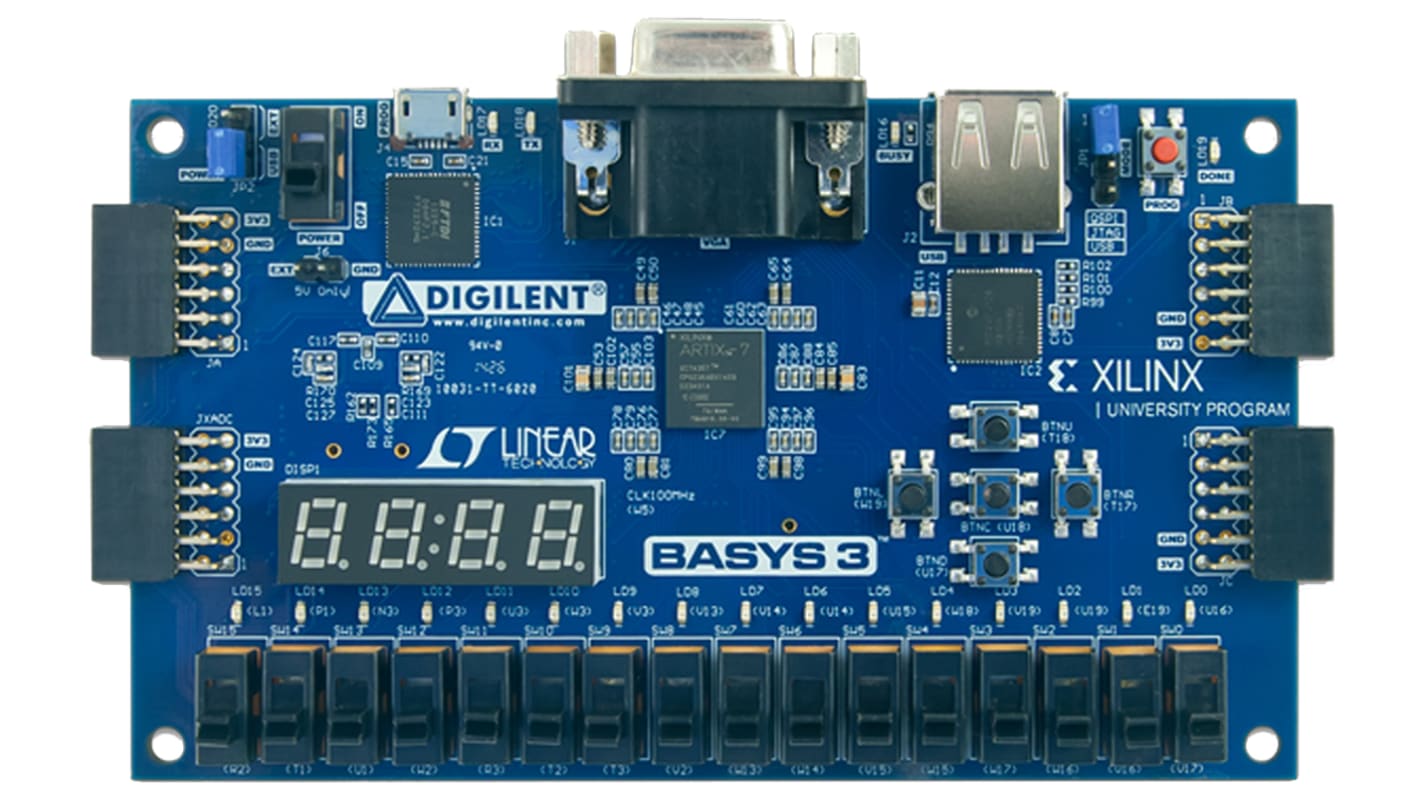

Digilent Basys Artix-7 FPGA开发板

Digilent basys 3 ™ fpga 开发板是一款全面的即用型数字电路开发平台，基于 Xilinx 现场可编程门阵列 (ffpga ) 。凭借高容量 fpga 、低总成本和 usb 、 vga 和其他端口的收集、该板可托管从入门组合电路到复杂的连续电路（如嵌入式处理器和控制器）的设计。它包括足够的开关、 led 和其他输入 / 输出设备、可完成大量设计、无需任何额外硬件和足够的未承诺 fpga 输入 / 输出引脚、允许使用 diligent pmods 或其他自定义板和电路扩展设计。
fpga 是一种半导体设备、由通过可编程互连连接的可配置逻辑块（ clbs ） Matrix 组成。用户通过对静态存储器进行编程来确定这些互连。clb 可以是简单（和 Gates 等）或复杂（ ram 块）。fpga 允许在器件焊接到 pc 后对设计进行更改

5200 层中采用 33280 个逻辑单元（每个切片包含 4 个 6 输入的被测单元和 8 个触发器）
1800Kbit 快速块 ram
5 个时钟管理片、每个带有锁相环（锁相环）（锁相环）
90 个 dsp 片
内部时钟速度超过 450MHz
片上模拟到数字转换器（ xadc ）
板载 32Mbit 四路 spi 串行闪存
可通过 jtag 、四路 spi 或 usb 编程
usb-art 通过 microusb 插座桥接
usb-a 气体放电主机插座、用于鼠标、键盘和记忆棒
DE15 连接器上具有 12 位 vga 显示屏输出
fpga 编程
16 个用户 led
4 位 7 段 led 显示屏
5 x 用户按钮
16 个用户滑动开关
3 个标准的模块 2 x 6 引脚连接器
双重用途
由 usb 插座或外部 5V 管座供电
