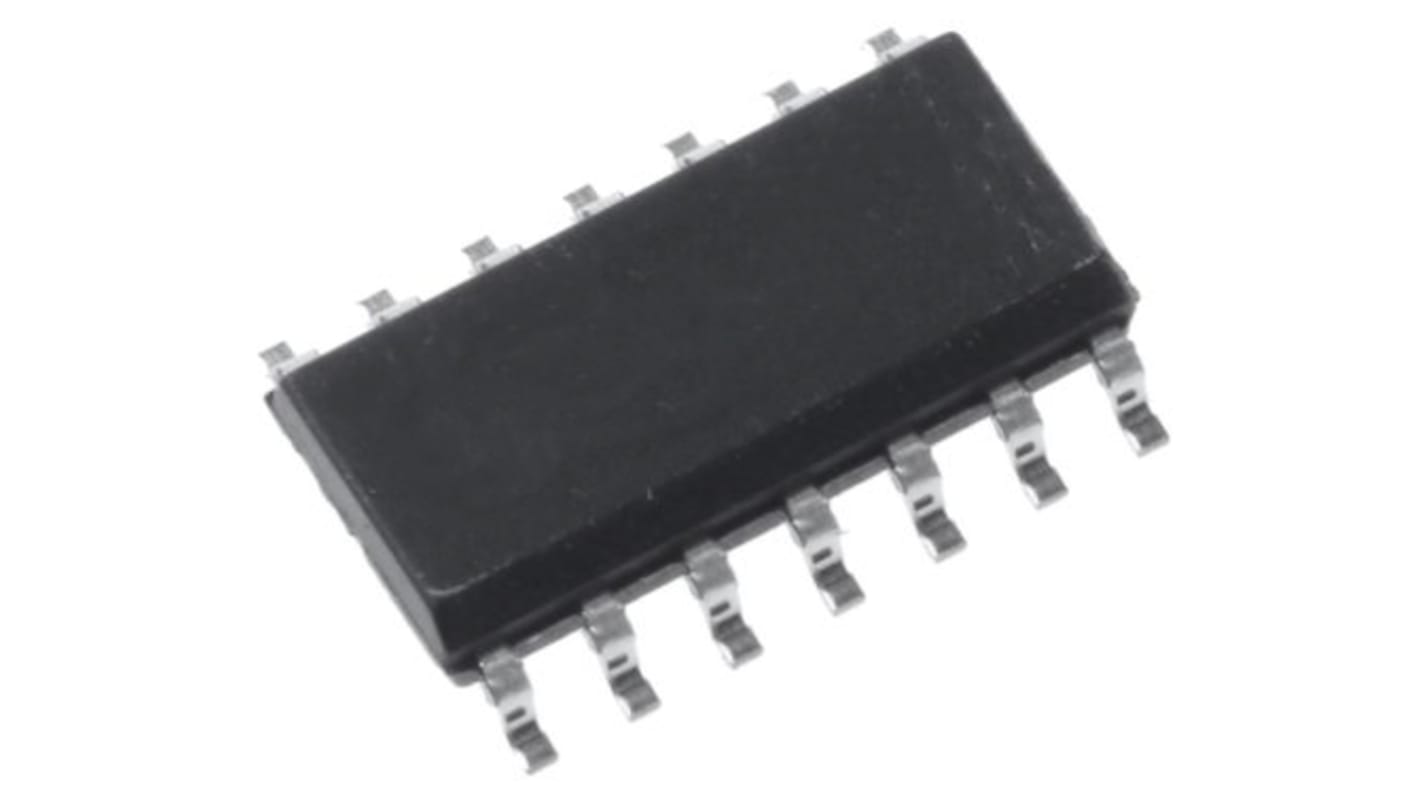

STMicroelectronics MOSFET MOSFET, SO-16, 1个驱动器, 14引脚 26 V, 表面安装, 10 mA输出
- RS 库存编号:
- 188-8301
- 制造商零件编号:
- TD350ETR
- 制造商:
- STMicroelectronics
可享批量折扣
小计（1 卷，共 2500 件）*
¥34,277.50
(不含税)
¥38,732.50
(含税)
暂时缺货
- 在 2026年5月29日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每卷* |
|---|---|---|
| 2500 - 10000 | RMB13.711 | RMB34,277.50 |
| 12500 + | RMB13.437 | RMB33,592.50 |
* 参考价格
- RS 库存编号:
- 188-8301
- 制造商零件编号:
- TD350ETR
- 制造商:
- STMicroelectronics
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 产品类型 | MOSFET | |
| 输出电流 | 10mA | |
| 引脚数目 | 14 | |
| 下降时间 | 90ns | |
| 包装类型 | SO-16 | |
| 输出数目 | 5 | |
| 驱动器类型 | MOSFET | |
| 上升时间 | 175ns | |
| 最低电源电压 | 26V | |
| 最大电源电压 | 26V | |
| 驱动器数目 | 1 | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 125°C | |
| 长度 | 8.75mm | |
| 宽度 | 4 mm | |
| 标准/认证 | No | |
| 高度 | 1.65mm | |
| 安装类型 | 表面 | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
产品类型 MOSFET | ||
输出电流 10mA | ||
引脚数目 14 | ||
下降时间 90ns | ||
包装类型 SO-16 | ||
输出数目 5 | ||
驱动器类型 MOSFET | ||
上升时间 175ns | ||
最低电源电压 26V | ||
最大电源电压 26V | ||
驱动器数目 1 | ||
最低工作温度 -40°C | ||
最高工作温度 125°C | ||
长度 8.75mm | ||
宽度 4 mm | ||
标准/认证 No | ||
高度 1.65mm | ||
安装类型 表面 | ||
汽车标准 否 | ||
TD350E 器件是用于 IGBT 和功率 MOSFET 的 Advanced Gate Driver 。包括控制和保护功能，允许设计高可靠性系统。
创新的主动 Miller 锁模功能消除了在大多数应用中对负栅驱动的需求，并允许为高端驱动器使用简单的自举电源。
该设备具有两级关闭功能，具有可调节的电平和延迟。此功能可防止在过电流或短路情况下关闭时过压。打开时，在两级关闭功能中设置的相同延迟将被应用，以防止脉宽失真。
该器件还包括 IGBT 脱饱和保护和故障状态输出，并与脉冲变压器和光耦合器信号兼容。
1.5 A 源 /2.3 A 吸入器（典型）栅极驱动
活动 Miller 夹具功能
两级关闭，具有可调节的电平和延迟
去饱和检测
故障状态输出
负栅驱动能力
输入与脉冲变压器或光耦合器兼容
独立的接收器和源输出，便于门控驱动
应用
1200V ，三相反向器
电动机控制
UPS 系统
