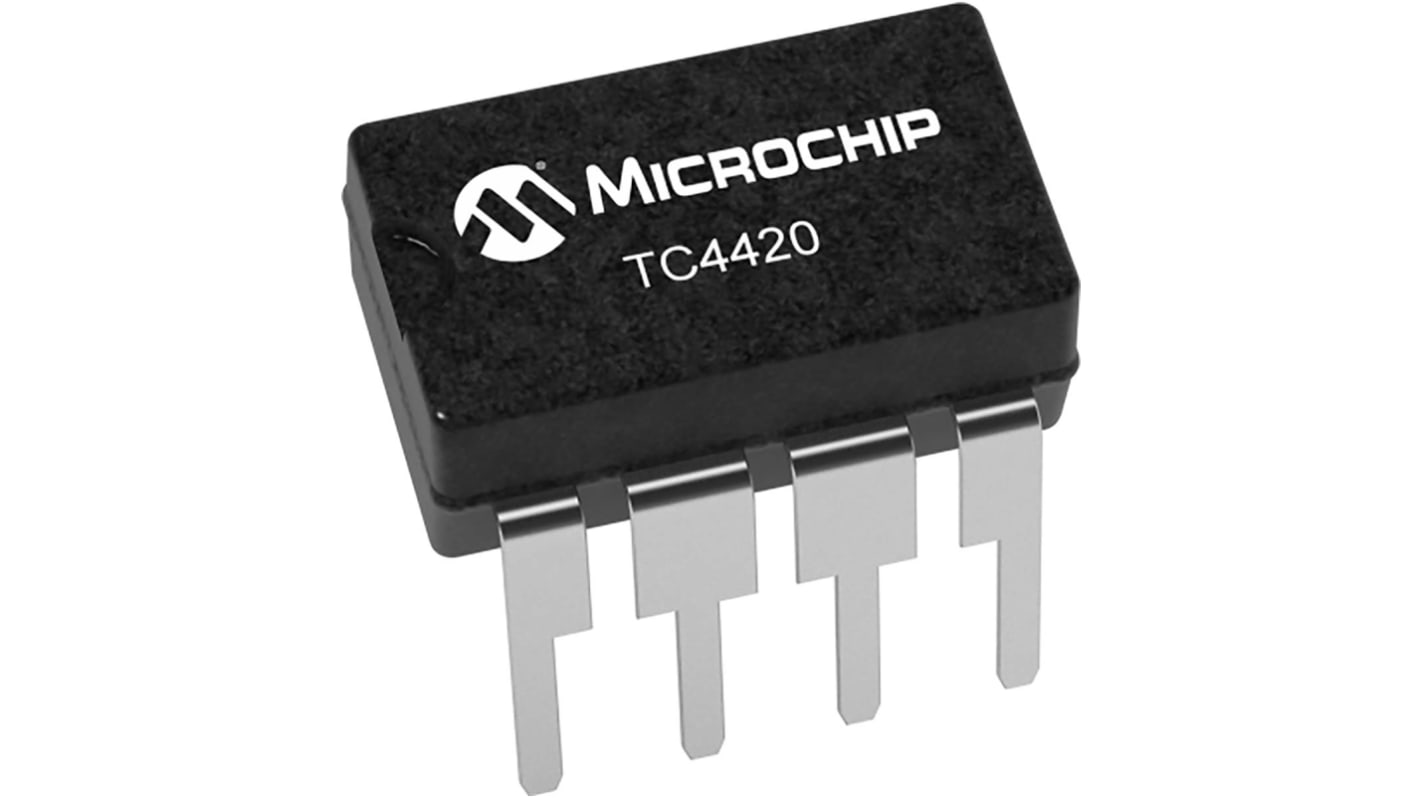

Microchip , TC4420MJA MOSFET MOSFET, CERDIP, 1个驱动器, 8引脚 20 V, 通孔安装, 1.5 A输出
- RS 库存编号:
- 197-6135
- 制造商零件编号:
- TC4420MJA
- 制造商:
- Microchip
可享批量折扣
小计（1 件）*
¥212.59
(不含税)
¥240.23
(含税)
有库存
- 24 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 13 | RMB212.59 |
| 14 - 27 | RMB206.24 |
| 28 + | RMB200.05 |
* 参考价格
- RS 库存编号:
- 197-6135
- 制造商零件编号:
- TC4420MJA
- 制造商:
- Microchip
产品技术参数
产品概述和技术数据表
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | MOSFET | |
| 输出电流 | 1.5A | |
| 引脚数目 | 8 | |
| 下降时间 | 25ns | |
| 包装类型 | CERDIP | |
| 输出数目 | 5 | |
| 驱动器类型 | MOSFET | |
| 上升时间 | 25ns | |
| 最低电源电压 | 18V | |
| 最大电源电压 | 20V | |
| 驱动器数目 | 1 | |
| 高度 | 5.08mm | |
| 系列 | TC4420 | |
| 长度 | 10.16mm | |
| 宽度 | 7.62 mm | |
| 标准/认证 | No | |
| 安装类型 | 通孔 | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
产品类型 MOSFET | ||
输出电流 1.5A | ||
引脚数目 8 | ||
下降时间 25ns | ||
包装类型 CERDIP | ||
输出数目 5 | ||
驱动器类型 MOSFET | ||
上升时间 25ns | ||
最低电源电压 18V | ||
最大电源电压 20V | ||
驱动器数目 1 | ||
高度 5.08mm | ||
系列 TC4420 | ||
长度 10.16mm | ||
宽度 7.62 mm | ||
标准/认证 No | ||
安装类型 通孔 | ||
汽车标准 否 | ||
Microchip TC4420 是 6A （ Peak ）单输出 mosfet 驱动器。TC4420 是同相驱动器。这些驱动器采用 CMOS 制造，与双极驱动器相比，可实现低功率，且工作效率更高。它们具有兼容 ttl/cmos 的输入、可驱动高达 vdd+0.3t 或低至 -4t 、无任何混乱或损坏、因此消除了外部电平移位电路和相关成本和尺寸。输出摆幅为轨对轨、可确保更好的驱动电压裕度、尤其是在通电 / 断电序列期间。传播延迟时间仅为 55 ns （典型值）、在可用电源范围内、输出上升和下降时间仅为 25 ns （典型值）至 2500 p40 。
闩锁保护：可耐受 1.5A 的反向输出电流
逻辑输入可耐受高达 5V 的负摆幅
ESD 保护：4 kV
匹配的上升和下降时间： 25 ns （ 2500 p500 负载）
高峰值输出电流：6A
高电容性负载驱动能力： 10 、 000 p..
cmos/ttl 兼容输入
低输出阻抗：2.5Ω
